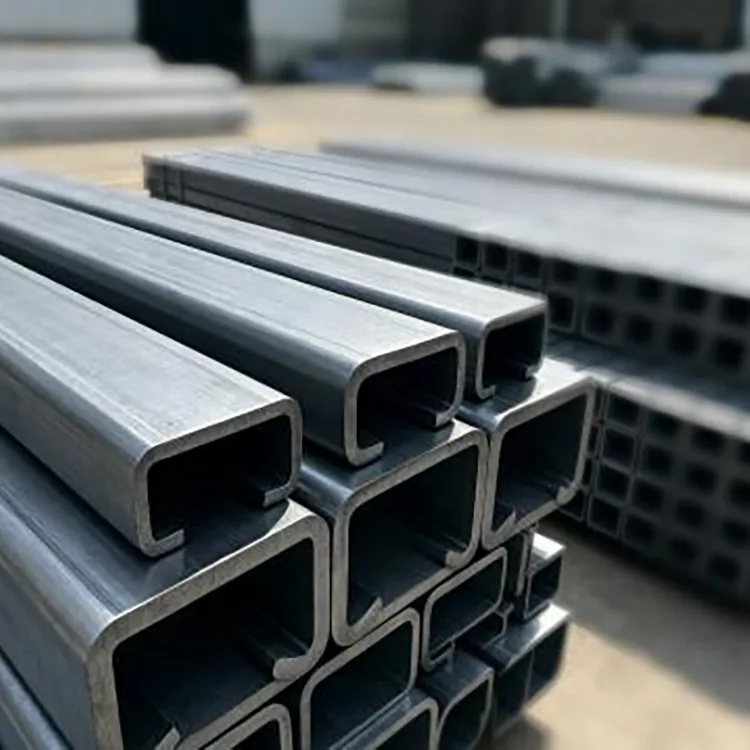

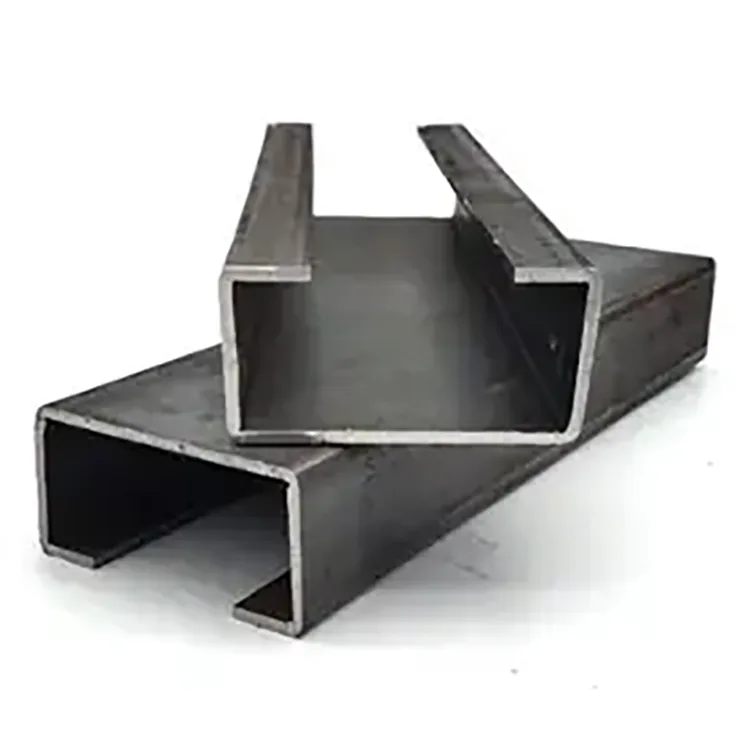

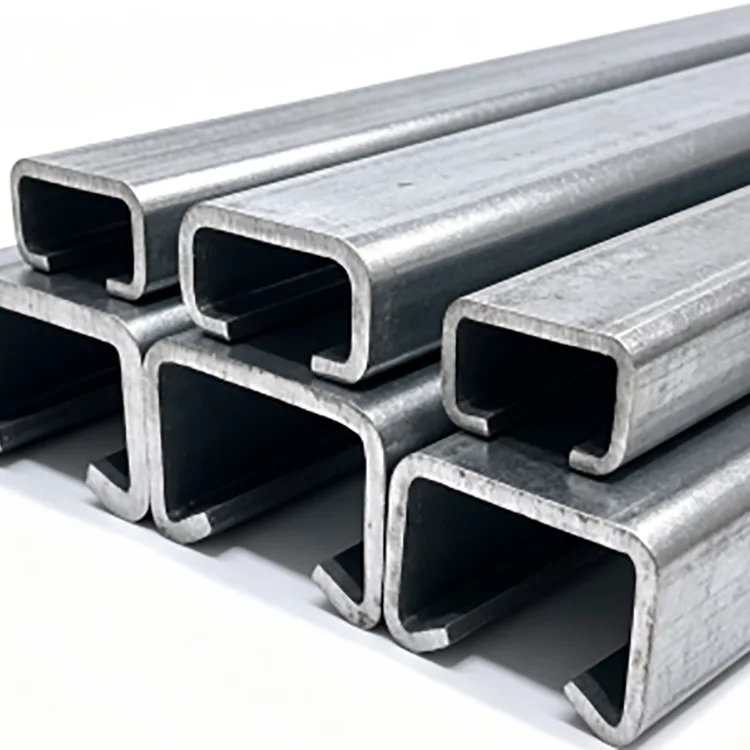

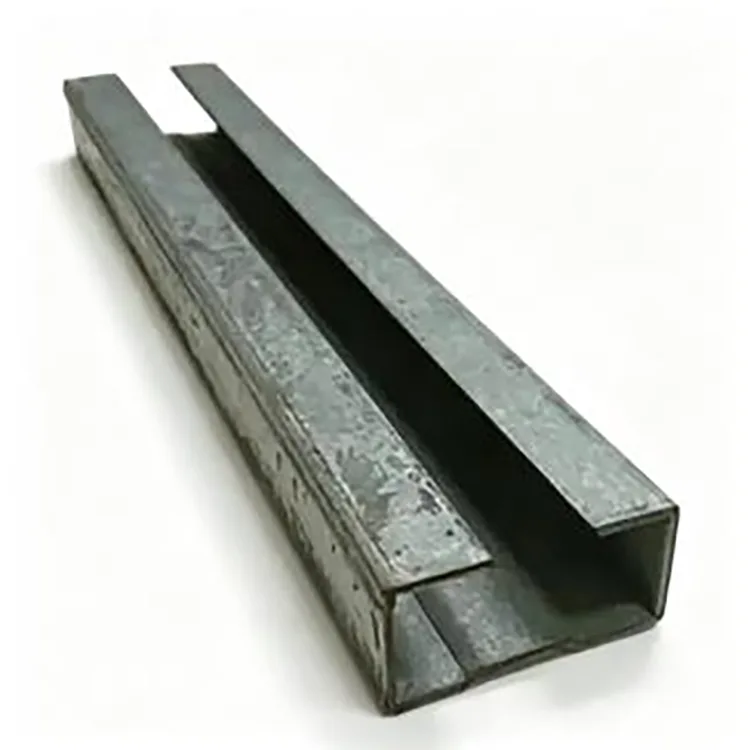

Soğuk Şekillendirilmiş C Profil Çelik

Soğuk Şekillendirilmiş C Profilli Çelik, yüksek mukavemet-ağırlık oranının, tutarlı boyutların ve hızlı kurulumun ağır sıcak haddelenmiş profillerin kullanılmasından daha önemli olduğu çelik yapılar için tasarlanmıştır.

Profil, çelik şeridin bir dizi şekillendirme silindirinden sürekli olarak beslenmesiyle üretilir. Çelik, yüksek sıcaklıkta sıcak haddeleme olmaksızın yavaş yavaş C şeklinde bir bölüme bükülür. Şekillendirme işlemi kesit geometrisini ve uzunluğunu sürekli olarak kontrol edebildiğinden, bitmiş eleman tekrarlanan kesitler, sabit uzunluklar, önceden delinmiş delikler ve hızlı cıvatalı montaj gerektiren projeler için uygundur.

Q235B ve Q355B yapısal gereksinimlere göre mevcuttur. Ortak kesitler C80 ila C300 aralığında olup duvar kalınlıkları 0,8 mm ila 3,0 mm arasındadır.

Teknik Özellikler

Soğuk Haddeleme Şekillendirme Kesiti Nasıl Değiştirir?

Üretim süreci, geleneksel sıcak haddelenmiş kanalın üretiminden farklıdır.

Çelik şerit düz bir malzeme olarak başlar. Birden fazla şekillendirme istasyonundan geçer ve her bir silindir seti, son C kesitine ulaşılana kadar kontrollü miktarda deformasyon sağlar.

Bu kademeli şekillendirme süreci, üreticinin aşağıdakileri kontrol etmesine olanak tanır:

Bölüm derinliği

Flanş genişliği

Gerektiğinde dudak geometrisi

Duvar kalınlığı

Genel doğruluk

Delik konumu

Sabit uzunluk

Tekrarlanan yapı elemanları için bu boyutsal tutarlılık, daha ağır bir çelik bölümün seçilmesinden daha değerli olabilir.

Ancak nihai yapısal performans her zaman gerçek kesit boyutlarına, malzeme kalitesine, açıklığa, destek koşullarına, bağlantı yöntemine, yüklere ve geçerli tasarım kurallarına göre kontrol edilmelidir.

Üretim Süreci

1. Çelik Rulo Seçimi

İhtiyaç duyulan kesite ve yapısal uygulamaya göre Q235B veya Q355B çelik şerit seçilir.

Gelen malzeme, şekillendirme hattına girmeden önce kalınlık, yüzey durumu ve malzeme bilgileri açısından kontrol edilir.

2. Tesviye ve Besleme

Bobin, istenmeyen deformasyonu ortadan kaldırmak için açılır ve düzleştirilir. Stabil şerit besleme önemlidir çünkü bu aşamadaki değişiklik daha sonra kesitin düzlüğünü ve delik konumunu etkileyebilir.

3. Aşamalı Rulo Şekillendirme

Düzleştirilmiş şerit birden fazla silindir istasyonundan geçer.

Malzemeyi tek bir işlemde nihai C şekline getirmek yerine kesit yavaş yavaş oluşturulur. Bu, ani deformasyonu azaltır ve kesit boyutlarının ve flanş geometrisinin üretim boyunca kontrol edilmesine olanak tanır.

4. Otomatik Delme

Proje cıvata delikleri, servis delikleri veya tekrarlanan montaj delikleri gerektiriyorsa zımbalama üretim hattına entegre edilebilir.

Delik aralığı ve konumlandırma, özellikle kesitlerin doğrudan sahada monte edileceği durumlarda, üretimden önce müşterinin çizimlerine göre teyit edilmelidir.

5. Boyutlandırma ve Doğrultma

Şekillendirme ve delme işleminden sonra kesit boyutlandırılır ve düzgünlüğü kontrol edilir.

Bu aşama, aksi durumda çerçeve montajını zorlaştırabilecek bükülme, flanş sapması ve boyutsal değişimin kontrol edilmesine yardımcı olur.

6. Sabit Uzunlukta Kesim

Sürekli bölüm belirtilen uzunluğa göre kesilir.

Standart tedarik 6 m, 9 m ve 12 m uzunlukları içerirken, özelleştirilmiş aralıkta sabit uzunlukta kesim düzenlenebilir.

7. Muayene ve Paketleme

Bitmiş C kesitleri paketlemeden önce kontrol edilir.

Denetim kesit boyutlarına, duvar kalınlığına, düzlüğe, uygulanabildiği yerde delik konumuna, kesme uzunluğuna, yüzey durumuna ve parti tutarlılığına odaklanır.

Temel Avantajlar

Verimli Malzeme Kullanımı için Hafif Bölüm

Soğuk şekillendirme, çelik şeridin verimli bir açık kesit halinde şekillendirilmesine olanak tanır. Yapısal tasarım ince duvarlı bir elemana izin verdiğinde, bu, daha ağır bir geleneksel kesitle karşılaştırıldığında gereken çelik miktarını azaltabilir.

Gerçek ağırlık tasarrufu, her proje için sabit bir yüzde varsaymak yerine seçilen C kesiti, duvar kalınlığı, açıklık, yük ve tasarım gereksinimlerine göre hesaplanmalıdır.

Tutarlı Boyutlar

Sürekli rulo şekillendirme, uzun üretim süreçlerinde tekrarlanabilir kesit boyutları sağlar.

Yüzlerce veya binlerce tekrarlanan aşık veya çerçeve elemanı kullanan projeler için tutarlı boyutlar, imalatı basitleştirebilir ve saha düzeltme ihtiyacını azaltabilir.

Hızlı Kurulum

Cıvatalı montaj için önceden kesilmiş uzunluklar ve önceden delinmiş delikler sağlanabilir.

Bu özellikle kurulum sırasının doğru delik konumlarına ve tekrarlanabilir eleman uzunluklarına bağlı olduğu hafif çelik yapılar için kullanışlıdır.

Esnek Bölüm Seçimi

C80'den C300'e kadar olan bölümler bir dizi hafif yapı ve çerçeveleme gereksinimlerini kapsar.

İstenilen kesit kapasitesi ve tasarım şartlarına göre et kalınlığı da 0,8–3,0 mm arasında seçilebilmektedir.

İkincil İşleme Uygun

Kaplanmamış çelik yüzey boyama, toz kaplama, galvanizleme veya diğer belirlenmiş korozyon koruma işlemleri için hazırlanabilir.

C Bölümü Seçim Kılavuzu

Bir C kesitinin seçilmesi, mevcut en büyük profili seçmek yerine yapısal gereklilikle başlamalıdır.

Gerçek seçim yapısal hesaplama yoluyla onaylanmalıdır. İnce duvarlı kesitler için yerel burkulma, çarpılma burkulması, yanal sınırlama ve bağlantı detayları kullanılabilir kapasiteyi etkileyebilir.

Q235B ve Q355B

Q355B'nin kullanılması otomatik olarak daha ince bir bölümün daha kalın bir Q235B bölümünün yerini alabileceği anlamına gelmez. Bölümün tasarımının tamamı dayanıklılık, stabilite, burulma, bağlantılar ve servis kolaylığı açısından kontrol edilmelidir.

Siyah Çelik Yüzey: Çalıştığı ve Çalışmadığı Yerler

Standart Soğuk Şekillendirilmiş C Profil Çeliği, koruyucu çinko kaplama olmadan tedarik edilir.

Bu onu aşağıdakiler için ekonomik kılar:

Kuru kapalı atölyeler

Kapalı depolar

Kapalı asma katlar

İç bölümler

Ekipman çerçeveleri

Geçici iç mekan yapıları

Kendi boyasını veya koruyucu kaplamasını alan projeler

Yağmura, yoğuşmaya, kıyı tuzu spreyine, gömülü koşullara veya aşındırıcı kimyasallara uzun süre maruz kalacak şekilde işlenmemiş siyah çelik olarak seçilmemelidir.

Dış mekan veya nemli uygulamalar için galvanizli C profiller veya başka bir spesifik korozyon koruma sistemi dikkate alınmalıdır.

Ana Uygulamalar

Çelik Yapı Aşıkları

Hafif çelik binalarda C profiller çatı ve duvar tali elemanları olarak kullanılabilir. Kesit boyutu ve kalınlığı açıklık, yük, aralık, rüzgar koşulları ve bağlantı tasarımına göre seçilmelidir.

Kapalı Asma Katlar

Soğuk şekillendirilmiş bölümlerin nispeten düşük öz ağırlığı, mevcut binanın ek ölü yük konusunda sınırlamalara sahip olduğu iç mekan asma kat ve platform sistemleri için yararlı olabilir.

Duvar ve Tavan Çerçeveleme

C kesitleri iç duvar çerçeveleme, tavan destek sistemleri, bölme yapıları ve diğer hafif çerçeveleme uygulamaları için uygundur.

Ekipman ve Boru Destekleri

Bölümler ekipman destekleri, kablo ve boru destek çerçeveleri, makine yapıları ve endüstriyel braketler halinde üretilebilir.

Depo ve Endüstriyel Yapılar

Seçilen bölüm gerekli yükler için doğrulandığında C bölümleri raflar, iş istasyonları, hafif platformlar ve diğer endüstriyel yapılar için kullanılabilir.

Özel İmalat

Farklı projeler genellikle farklı delik modelleri ve eleman uzunlukları gerektirir. Üretim hattı, her bölümü sahada kesmek yerine, üyeleri onaylanmış imalat çizimlerine göre hazırlayabilir.

Mevcut seçenekler şunları içerir:

Özel bölüm boyutları

Özel duvar kalınlığı

3–12 m sabit uzunluklar

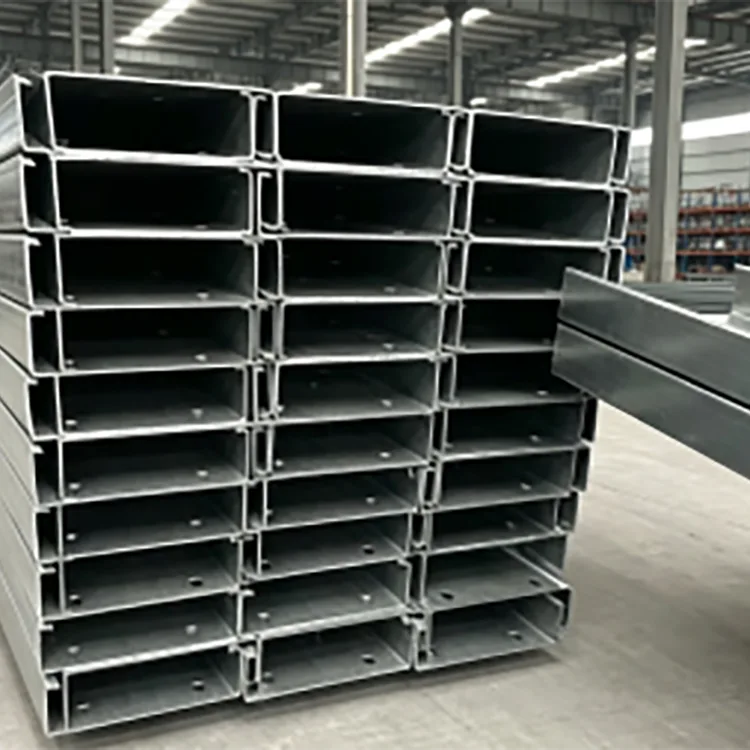

Önceden delinmiş delikler

Çizimlere göre delik desenleri

Boy kesme üretimi

Köşe kesme

Özel son işleme

Yüzey işleme düzenlemeleri

Özelleştirilmiş üretim için alıcılar kesit çizimini, malzeme kalitesini, duvar kalınlığını, uzunluğunu, delik çapını ve aralığını, miktarını ve gerekli yüzey işlemini sağlamalıdır.

Fabrika Kalite Kontrolü

Soğuk şekillendirilmiş profiller için son kesit geometrisi, gelen çelik şeridin durumu ve haddeleme prosesinin stabilitesi ile yakından ilgilidir.

Bu nedenle kalite kontrolleri tüm üretim rotasını kapsar.

Malzeme denetimi: Q235B veya Q355B malzeme bilgileri ve gelen şerit durumu üretim öncesinde kontrol edilir.

Kalınlık denetimi: Bitmiş bölümün belirtilen duvar kalınlığı gereksinimini karşıladığından emin olmak için gerçek şerit kalınlığı izlenir.

Kesit denetimi: Şekillendirme sonrasında kesit derinliği, flanş boyutları ve diğer kritik boyutlar kontrol edilir.

Doğruluk denetimi: Bitmiş elemanlar bükülme, bükülme ve deformasyon açısından kontrol edilir.

Delik denetimi: Önceden delinmiş ürünler için delik çapı, aralığı ve konumu üretim çizimine göre kontrol edilir.

Uzunluk denetimi: Kesilen uzunluklar demetlemeden önce kontrol edilir.

Parti tutarlılığı: Uzun üretim çalışmaları sırasında boyutsal sapmayı belirlemek için farklı üretim aşamalarından alınan numuneler karşılaştırılır.

Bu yaklaşım özellikle büyük siparişler için önemlidir çünkü yüzlerce elemanda tekrarlanan küçük boyutsal sapmalar sahada önemli kurulum sorunları yaratabilir.

Proje Temini ve Tedarik

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd., Tianjin Gefu Steel'in desteklediği uluslararası bir satış platformu aracılığıyla çelik ürünleri sağlıyor.

Tianjin Daqiuzhuang Sanayi Bölgesi'nde bulunan şirket, çelik borular, içi boş profiller, çelik profiller, galvanizli ürünler ve fotovoltaik montaj sistemlerini kapsayan çelik üretim ve işleme kaynaklarıyla çalışmaktadır.

Mühendislik tedariki için tedarik tarafı şunları destekleyebilir:

Toplu çelik siparişleri

Sabit uzunlukta üretim

Önceden delinmiş C bölümleri

Özelleştirilmiş boyutlar

OEM/ODM gereksinimleri

Proje gereksinimlerine göre üçüncü taraf denetimi

Konteyner sevkiyatı

Standart Minimum Sipariş Adedi, yaklaşık 20-25 tonluk, 20 feet'lik bir konteynerdir. Standart teslimat süresi, spesifikasyona, miktara, işleme ve kişiselleştirme gereksinimlerine bağlı olarak genellikle 15-25 gündür.

Fiyat teklifi için en yararlı bilgiler sezaryen boyutu, duvar kalınlığı, malzeme kalitesi, uzunluk, delik düzeni, miktar, yüzey işlemi, varış yeri ve geçerli standarttır.

SSS

S1. Soğuk Şekillendirilmiş C Profil Çeliği yapısal kullanım için yeterince güçlü mü?

Evet, soğuk şekillendirilmiş C profiller yapısal ve ikincil çerçeve elemanları olarak yaygın şekilde kullanılmaktadır. Ancak dayanıklılık yalnızca şekillendirme prosesine göre değerlendirilemez. Kesit boyutu, duvar kalınlığı, çelik kalitesi, açıklık, yük, destek, bağlantı yöntemi ve burkulma davranışı dikkate alınmalıdır.

Q2. Soğuk şekillendirilmiş C çeliği sıcak haddelenmiş kanal çeliğinden daha mı hafiftir?

Verimli bir şekilde tasarlanmış ince duvarlı bir C kesiti gerekli yapısal kapasiteyi karşılayabildiğinde önemli ölçüde daha hafif olabilir. Gerçek ağırlık farkı seçilen bölümlere ve mühendislik tasarımına bağlıdır.

S3. C kısmı ince olduğu için deforme olur mu?

İnce duvarlı bölümler uygun tasarım ve kısıtlama gerektirir. Daha ince bir kesitin ağır sıcak haddelenmiş bir kanal gibi performans göstereceğini varsaymak yerine yerel burkulma, distorsiyon, yanal stabilite ve bağlantı detayları kontrol edilmelidir.

S4. C bölümü önceden delinmiş deliklerle tedarik edilebilir mi?

Evet. Tekrarlanan cıvata delikleri veya diğer açıklıklar için otomatik delme düzenlenebilir. Delik çapı, aralığı, kenar mesafesi ve desen, üretim öncesinde imalat çiziminden teyit edilmelidir.

S5. Siyah C profil çeliğini dış mekanlarda kullanabilir miyim?

İşlenmemiş siyah çelik, uzun süreli açık havada maruz kalma için önerilmez. Yağmur, yoğuşma, tuz spreyi ve diğer nem korozyonu hızlandırabilir. Korozyona karşı korumanın gerekli olduğu durumlarda galvanizli veya boyalı C profiller daha uygundur.

S6. İç mekan C profil çeliğinin boyaya ihtiyacı var mı?

Kuru ve iyi havalandırılan bir iç ortamda, korozyona karşı ilave koruma her zaman gerekli olmayabilir. Nem, yoğuşma, kimyasal buharlar veya diğer aşındırıcı koşullar mevcutsa uygun bir koruyucu kaplama düşünülmelidir.

S7. Q235B ve Q355B C bölümleri arasındaki fark nedir?

Q355B, Q235B'den daha yüksek belirlenmiş akma mukavemetine sahiptir ve yapısal tasarım daha fazla malzeme mukavemeti gerektirdiğinde seçilebilir. Bu otomatik olarak her Q355B kesitinin daha ince yapılabileceği anlamına gelmez; yapısal tasarımın tamamının hala kontrol edilmesi gerekiyor.

S8. Hangi uzunlukları tedarik edebilirsiniz?

Ortak uzunluklar 6 m, 9 m ve 12 m'dir. Proje gereksinimlerine göre sabit boyda kesim de yapılabilmektedir.

S9. Standart dışı C profilleri üretebilir misiniz?

Evet. Özelleştirilmiş kesit boyutları, duvar kalınlıkları, uzunluklar, delik düzenleri ve diğer işleme gereksinimleri, çizimlere ve üretim fizibilitesine göre tartışılabilir.

S10. Fiyat teklifi isterken ne sunmalıyım?

C-kesit boyutlarını, duvar kalınlığını, malzeme kalitesini, gerekli uzunluğu, miktarı, varsa delik modelini, yüzey işlemini ve teslimat gerekliliklerini sağlayın. Standart dışı ürünler için kesit çizimi önerilir.
