RonghengsağlarGalvanizli Z Aşıkendüstriyel binalar, fabrika çatıları, çatı üstü fotovoltaik sistemler, tarımsal yapılar ve diğer hafif çelik uygulamalarına yönelik çözümler. İmalattan sonra soğuk haddeleme ve sıcak daldırma galvanizleme yoluyla Q235B veya Q355B çeliğinden üretilen bu Z şeklindeki yapısal elemanlar, zorlu dış ortamlar için verimli çatı açıklığı tasarımını korozyona karşı korumayla birleştirir.
Galvanizli Z aşıklar, öncelikle eğimli çatılar ve hafif çelik yapılar için tasarlanmış, soğuk şekillendirilmiş yapısal çelik elemanlardır. Z şeklindeki geometrileri, bitişik aşıkların üst üste binmesine izin vererek çatı açıklıkları boyunca sürekli aşık çizgileri oluşturmaya yardımcı olur. Biten Z kesiti şekillendirme, kesme ve delme sonrasında sıcak daldırma galvanizlendiğinde, tamamlanan profil açıkta kalan yüzeyleri boyunca koruyucu bir çinko kaplama alır. Bu, galvanizli Z aşıkları fabrika çatıları, çatı üstü güneş enerjisi projeleri, tarımsal binalar, nemli endüstriyel tesisler ve kıyı yapıları için uygun hale getirir. Seçimde, yalnızca kalınlığa dayanmak yerine çelik kalitesi, kesit yüksekliği, duvar kalınlığı, açıklık, çatı yükleri, aşık aralığı ve korozyon ortamı dikkate alınmalıdır.
İçindekiler
- Galvanizli Z Aşık Nedir?
- Çatı Yapımında Z Kesiti Neden Önemlidir?
- Galvanizli Z Aşık Nasıl Üretilir?
- Galvanizli Z Aşıkın Ana Özellikleri Nelerdir?
- Çinko Kaplama Nasıl Seçilmelidir?
- Q235B'yi mi yoksa Q355B'yi mi Seçmelisiniz?
- Galvanizli Z Aşık Nerelerde Yaygın Olarak Kullanılır?
- Alıcılar Doğru Z Aşıkını Nasıl Seçmeli?
- Alıcılar Hangi Kalite Faktörlerini Kontrol Etmeli?
- Galvanizli Z Aşık Hakkında SSS
- Çözüm

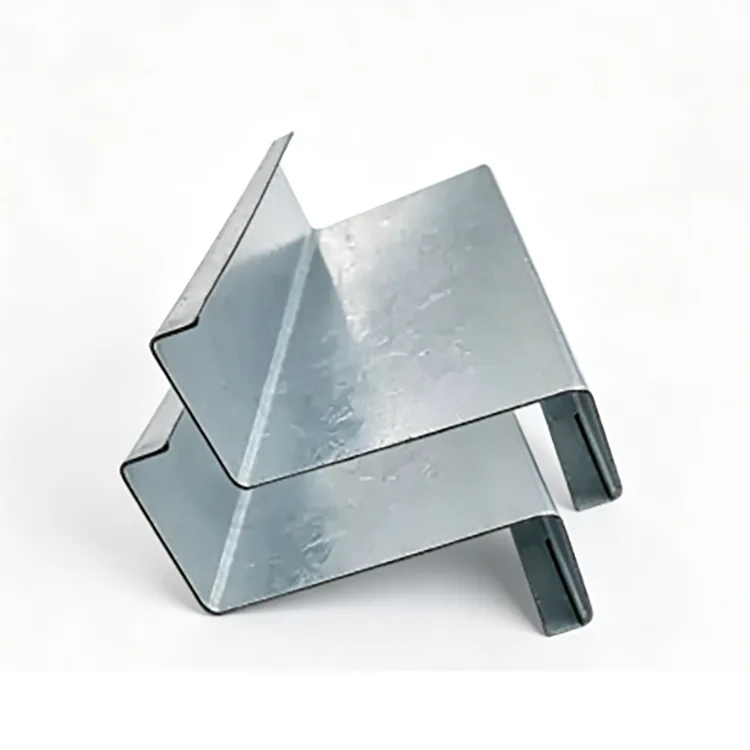

Galvanizli Z Aşık Nedir?
Galvanizli bir Z aşık, Z şeklinde bir kesite sahip, soğuk şekillendirilmiş bir yapısal çelik kesittir. Tipik olarak bir dizi rulo şekillendirme işlemiyle oluşturulan, gerekli uzunluk ve delik konfigürasyonuna göre işlenen ve daha sonra tamamlanmış bir profil olarak sıcak daldırma galvanize edilen yapısal çelik şeritten üretilir.
Z geometrisi özellikle eğimli çatı yapıları için kullanışlıdır çünkü bitişik elemanlar uçlarında üst üste binebilir. Bu özellik, her yapısal açıklıkta ayrı bağlantı ihtiyacını azaltırken sürekli aşık düzenlemelerini destekleyebilir.
Rongheng'in ürün bilgilerinde Q235B ve Q355B çelik kaliteleri, Z100–Z300 kesit boyutları ve 1,2 mm'den 3,0 mm'ye kadar duvar kalınlıkları belirtilmektedir. Bitmiş profiller ayrıca proje gereksinimlerine göre sabit uzunlukta kesme, delme ve köşe işleme ile de tedarik edilebilir.
Kaplamasız, soğuk şekillendirilmiş Z bölümünün aksine, sıcak daldırma galvanizli profil, alttaki çeliği atmosferik korozyona karşı korumak için tasarlanmış bir çinko kaplamaya sahiptir. Kaplama hem bariyer koruması hem de fedakarlık koruması sağlayabilir, bu da malzemeyi özellikle açıkta kalan yapılar için faydalı kılar.
Çatı Yapımında Z Kesiti Neden Önemlidir?
Bir Z aşıkının ana yapısal avantajı, başka bir Z bölümü ile örtüşme yeteneğidir. Eğimli bir çatıda, bitişik elemanların flanşları üst üste binen bir bağlantı oluşturacak şekilde düzenlenebilir ve aşık hattının ardışık açıklıklar boyunca uzatılmasına yardımcı olabilir.
Bu yapılandırma birçok pratik fayda sağlayabilir:
- Z şeklindeki yapısal profilin verimli kullanımı.
- Sürekli çatı hatları boyunca potansiyel olarak daha az ayrı bağlantı.
- Eğimli endüstriyel çatılarda rahat uygulama.
- Önceden delinmiş bağlantı delikleri ile uyumluluk.
- Farklı açıklık ve yükleme gereksinimleri için esnek boyutlandırma.
Yaklaşık 10°'nin üzerinde eğime sahip çatılar için üst üste binme özelliği özellikle faydalı olabilir. Daha düz çatı sistemleri için, bir C aşık bazen daha basit bir yapısal düzenleme sağlayabilir. Nihai seçim her zaman yapısal çizimlere ve mühendislik hesaplamalarına göre yapılmalıdır.
Galvanizli Z Aşık Nasıl Üretilir?
Üretim sırasının kaplama kapsamı ve boyutsal tutarlılık üzerinde doğrudan etkisi vardır. Sıcak daldırma galvanizleme aşamasından önce uygun şekilde üretilmiş galvanizli Z aşık oluşturulmakta ve imal edilmektedir.
Tipik bir üretim süreci şunları içerir:
- Çelik bobin muayenesi ve hazırlanması.
- Çelik şeridin tesviye edilmesi.
- Z profiline soğuk haddeleme şekillendirme.
- Sabit uzunlukta kesme.
- Delme ve köşe kesme.
- Doğrultma ve stres giderme.
- Yağ alma ve dekapaj.
- Akıtma ve kurutma.
- Erimiş çinkoda sıcak daldırma galvanizleme.
- Soğutma ve pasifleştirme.
- Çinko kaplama denetimi.
- Son görünüm, boyut ve paketleme denetimi.
Sıcak daldırma galvanizleme yaklaşık 450°C sıcaklıkta gerçekleştirilir. Büyük kesme ve delme işlemlerinin galvanizleme öncesinde tamamlanması, galvanizleme aşamasında işlenmiş alanların, şekillendirilen köşelerin ve bağlantı bölgelerinin çinko koruması almasına olanak tanır.
Galvanizli Z Aşıkın Ana Özellikleri Nelerdir?
Farklı inşaat projeleri kesit yüksekliği, çelik kalitesi, kalınlık, uzunluk ve çinko kaplamanın farklı kombinasyonlarını gerektirir. Aşağıdaki spesifikasyonlar satın alma ve mühendislik tartışmaları için pratik bir referans sağlar.
| Öğe | Tipik Şartname | Proje Değerlendirmesi |
|---|---|---|
| Çelik Sınıfı | Q235B / Q355B | Yapısal yük gereksinimlerine göre seçilmiştir |
| Bölüm Aralığı | Z100–Z300 | Daha yüksek bölümler daha büyük açıklıklara ve daha ağır yüklere uygun olabilir |
| Duvar Kalınlığı | 1,2–3,0 mm | Açıklık, aralık, rüzgar, kar ve tasarım yüklerine bağlıdır |
| Şekillendirme Yöntemi | Soğuk haddeleme şekillendirme | Tutarlı Z şekilli geometri oluşturur |
| Galvanizleme Yöntemi | Şekillendirmeden sonra sıcak daldırma galvanizleme | Tamamlanmış fabrikasyon profili korur |
| Standart Çinko Kaplama | ≥85 mikron | Normal iç mekan dış mekan maruziyeti için uygun başlangıç seviyesi |
| Daha Yüksek Çinko Kaplama | 120–180 mikron | Nemli veya orta derecede korozyonlu ortamlar için uygundur |
| Yüksek Korozyona Dayanıklı Kaplama | 200–275 mikron | Güçlü kıyı veya endüstriyel maruziyet için değerlendirilir |
| İşleme | Kesme, delme, köşe kesme | Yapısal çizimlere göre özelleştirilebilir |
Bu parametreler bağımsız olarak değerlendirilmemelidir. Uygun tasarımı belirlemek için kesit yüksekliği, duvar kalınlığı, çelik kalitesi, aşık aralığı ve yapısal yükleme birlikte çalışır.
Çinko Kaplama Nasıl Seçilmelidir?
Gerekli çinko kaplama, aşıkın çalışacağı ortama büyük ölçüde bağlıdır. Karadaki kuru bir fabrika için uygun olan bir kaplama, kıyıdaki bir binada veya kimyasal açıdan agresif bir tesiste otomatik olarak kullanılmamalıdır.
| Maruz Kalma Ortamı | Önerilen Çinko Kaplama | Tipik Uygulama |
|---|---|---|
| Kuru Kapalı | Kaplamasız yeterli olabilir | Korumalı iç mekan yapıları |
| Normal İç Dış Mekan | ≥85 mikron | Fabrika çatıları ve çatı üstü PV |
| Nemli / Orta Korozyon | 120–180 mikron | Hayvancılık binaları ve nemli atölyeler |
| Kıyı / Güçlü Korozyon | 200–275 mikron | Limanlar, kıyı binaları ve agresif ortamlar |
Nihai kaplama spesifikasyonu projenin korozyon kategorisine, çevresel maruziyete, geçerli standartlara ve beklenen hizmet koşullarına göre oluşturulmalıdır.
Q235B'yi mi yoksa Q355B'yi mi Seçmelisiniz?
Q235B ve Q355B'nin her ikisi de galvanizli Z aşıklar için mevcut seçeneklerdir, ancak her yapısal uygulamada birbirlerinin yerine kullanılamazlar.
Q235BSeçilen kesit ve kalınlık hesaplanan yapısal gereksinimleri karşıladığında sıradan fabrika çatıları, tarım binaları ve çatı üstü fotovoltaik yapılar için uygun olabilir.
Q355Bgenellikle daha büyük açıklıklar, daha ağır kar yükleri, daha güçlü rüzgar koşulları ve daha zorlu yapısal uygulamalar için düşünülür. Daha yüksek mukavemetli malzeme, karşılaştırılabilir kesit koşulları altında daha büyük yük kapasitesi sağlayabilir ancak bu, otomatik olarak daha küçük bir kesitin seçilmesi gerektiği anlamına gelmez.
Tedarik amacıyla çelik kalitesi bu nedenle yalnızca malzeme tercihine göre değil, mühendislik tasarımına göre seçilmelidir.
Galvanizli Z Aşık Nerelerde Yaygın Olarak Kullanılır?
Yapısal verimlilik, örtüşen geometri ve korozyon korumasının birleşimi, galvanizli Z aşıkı çok çeşitli inşaat uygulamaları için uygun hale getirir.
- Fabrika çatıları:Endüstriyel çelik yapılarda çatı ve duvar aşıkları olarak kullanılır.
- Çatı üstü fotovoltaik sistemler:Z-kesitinin örtüştüğü eğimli çatılar için uygundur, aşık düzenlemelerini basitleştirebilir.
- Kıyı binaları:Açıktaki çelik için artırılmış çinko kaplama korumasının gerekli olduğu yerlerde kullanılır.
- Tarımsal yapılar:Hayvancılık binaları, tarımsal barakalar ve serayla ilgili yapılar için kullanışlıdır.
- Nemli endüstriyel tesisler:Neme eğilimli ortamlarda ek korozyon koruması sağlar.
- Dış mekan hafif çelik yapılar:Açık çatı ve muhafaza sistemlerine dahil edilebilir.
Herhangi bir proje için seçilen bölüm, yapısal çizimlere, açıklık gerekliliklerine, aşık aralığına, rüzgar yüklerine, kar yüklerine ve izin verilen sapmaya göre doğrulanmalıdır.
Alıcılar Doğru Z Aşıkını Nasıl Seçmeli?
Sadece ürün ismine göre Z aşık satın almak eksik spesifikasyonlara yol açabilir. Profesyonel bir satın alma talebi, teklif ve üretim öncesinde kritik parametreleri tanımlamalıdır.
- Bölüm boyutunu onaylayın.Z160, Z200 veya başka bir çizim tabanlı profil gibi gerekli bir Z yüksekliğini belirtin.
- Duvar kalınlığını tanımlayın.Tipik seçenekler 1,2 mm'den 3,0 mm'ye kadar değişir.
- Çelik kalitesini seçin.Q235B'nin mi yoksa Q355B'nin mi gerekli olduğunu doğrulayın.
- Korozyon ortamını tanımlayın.Projenin karada mı, nemli mi, kıyıda mı yoksa kimyasal olarak agresif mi olduğunu belirtin.
- Çinko kaplamayı belirtin.Örneğin proje gereksinimlerine göre ≥85 μm, 120–180 μm veya 200–275 μm.
- Uzunluğu onaylayın.Sabit uzunlukta üretim, kurulumu basitleştirebilir ve sahadaki işlemleri azaltabilir.
- Delme çizimleri sağlayın.Delik çapı, aralığı ve konumu açıkça belirtilmelidir.
- Geçerli standartları onaylayın.Ürün sayfasında yapısal çelik profiller için GB/T 6728-2025 ve galvanizleme için EN ISO 1461 referansı bulunmaktadır.
Gibi net bir spesifikasyonQ355B / Z200 / 2,0 mm / 200 μm çinko / sabit uzunluk / önceden delinmişüreticiye galvanizli Z çeliğine yönelik genel talepten çok daha yararlı bilgiler sağlar.
Alıcılar Hangi Kalite Faktörlerini Kontrol Etmeli?
Kalite kontrol, yalnızca nihai görünüme odaklanmak yerine tüm üretim zincirini kapsamalıdır. Gelen çelik bobinler, rulo şekillendirmeden önce kalite, kalınlık ve yüzey durumu açısından kontrol edilmelidir.
Şekillendirme ve imalat sırasında önemli denetim noktaları şunları içerir:
- Bölüm yüksekliği ve boyutsal doğruluk.
- Flanş geometrisi ve profil tutarlılığı.
- Duvar kalınlığı.
- Doğruluk ve bükülme.
- Delme konumu ve delik boyutları.
- Sabit uzunlukta doğruluk.
- Çinko kaplama kalınlığı ve kapsamı.
- Galvanizleme sonrası yüzey durumu.
- Çıplak çeliğin olmaması, soyulma veya aşırı çinko birikmesi.
Kurulumdan sonra kesme veya delme kaçınılmazsa, açıkta kalan çelik uygun şekilde temizlenmeli ve çinko açısından zengin uygun bir kaplamayla onarılmalıdır. Kaynak, benzer şekilde ısıtılan alanın etrafındaki çinkoyu giderir, bu nedenle kaynaklı bölgeler kaynak sonrası uygun onarım gerektirir.
Galvanizli yapısal bileşenler için, gereksiz saha işlemlerinin önlenmesi genellikle tercih edilir çünkü önceden delinmiş ve önceden kesilmiş bölümler, bitmiş profilin daha fazlasının kurulumdan önce korozyon koruması almasına olanak tanır.
Galvanizli Z Aşık Hakkında SSS
1. Çatı üstü güneş enerjisi sistemlerinde galvanizli Z aşıklar kullanılabilir mi?
Evet. Galvanizli Z aşıklar, çatı üstü fotovoltaik yapılar için, özellikle üst üste binen Z bölümlerinin verimli bir aşık düzenlemesini destekleyebildiği eğimli çatılarda kullanılabilir. Kesit ve kaplama yapısal yüklere ve çevresel etkilere göre seçilmelidir.
2. Bir kıyı projesi için hangi çinko kaplama uygundur?
Güçlü kıyı maruziyeti için, 200-275 μm çinko kaplama başlangıç spesifikasyonu olarak düşünülebilir. Nihai gereksinim, gerçek korozyon ortamına ve geçerli proje spesifikasyonlarına göre belirlenmelidir.
3. Galvanizli Z aşıklara kaynak yapılabilir mi?
Evet, ancak kaynak yapmak, ısıtılan alanın etrafındaki çinko kaplamaya zarar verir. Kaynak sonrasında etkilenen bölge temizlenmeli ve çinko açısından zengin uygun bir kaplama ile onarılmalıdır. Pratik olduğu durumlarda cıvatalı bağlantılar korozyondan korunma yönetimini kolaylaştırabilir.
4. Daha kalın bir Z aşık her zaman daha mı iyidir?
Hayır. Artan duvar kalınlığı çelik tüketimini artırır ve proje maliyetini artırabilir. Doğru kalınlık açıklık, aşık aralığı, rüzgar yükü, kar yükü, kesit yüksekliği, izin verilen sapma ve yapısal hesaplamalara bağlıdır.
5. Z aşıklar duvarlarda kullanılabilir mi?
Evet. Z aşıkları duvar aşıkları ve mahfaza çerçeve elemanları olarak kullanılabilir. Ancak eğimli çatı sistemlerinde Z profilinin üst üste binme avantajı genel olarak daha değerli olduğundan bazı duvar uygulamaları için C kesiti daha uygun olabilir.
6. Galvanizli Z aşıklar önceden delinebilir mi?
Evet. Delik boyutu, konumu ve aralığı onaylı yapısal çizimlere göre üretilebilir. Delme işleminin sıcak daldırma galvanizleme öncesinde yapılması aynı zamanda galvanizleme sırasında işlenen alanların çinko koruması almasına da olanak tanır.
Çözüm
Galvanizli Z aşık, modern çelik konstrüksiyon için yapısal verimlilik, esnek imalat ve korozyona karşı korumanın pratik bir kombinasyonunu sağlar. Z şeklindeki geometrisi özellikle üst üste binen çatı elemanları için kullanışlıdır; şekillendirme ve üretim sonrasında sıcak daldırmalı galvanizleme ise bitmiş profilin dış mekan ve nemli ortamlarda korunmasına yardımcı olur. Doğru ürünü seçmek, Z kesitini belirlemekten daha fazlasını gerektirir: çelik kalitesi, kesit yüksekliği, duvar kalınlığı, çinko kaplama, açıklık, aralık, yükleme ve çevreye maruz kalma hepsi birlikte dikkate alınmalıdır.
Endüstriyel çatılar, çatı üstü fotovoltaik projeler, tarımsal binalar, kıyı yapıları veya diğer hafif çelik uygulamaları için Rongheng, proje gereksinimlerini inceleyebilir ve boyutlara, malzeme kalitesine, kaplama gereksinimlerine ve işleme özelliklerine göre galvanizli yapısal çelik çözümleri sağlayabilir. Yaklaşan bir proje için galvanizli Z profilleri tedarik ediyorsanız,bize UlaşınUygun bir çözümü görüşmek üzere gerekli boyut, çelik kalitesi, çinko kaplama, miktar ve çizimlerle iletişime geçin.
