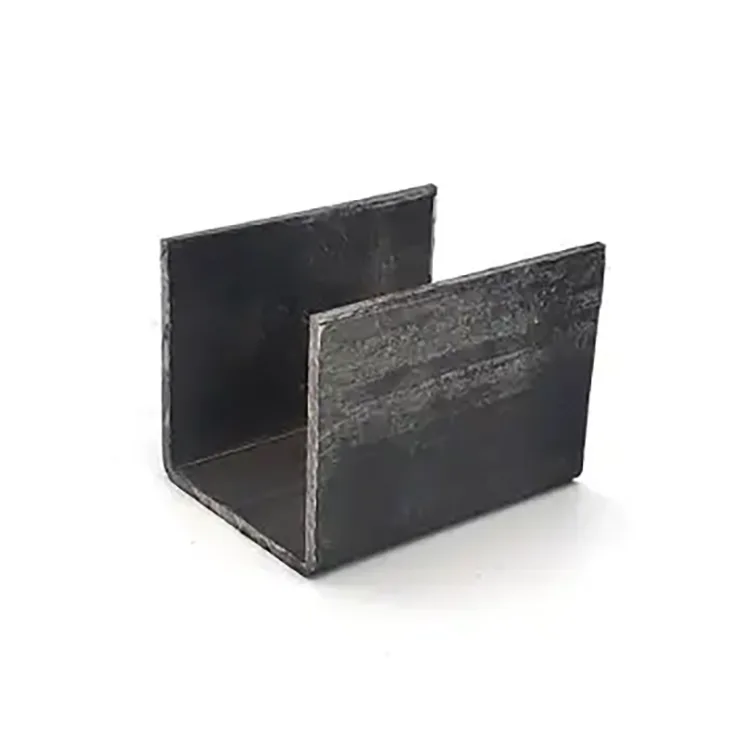

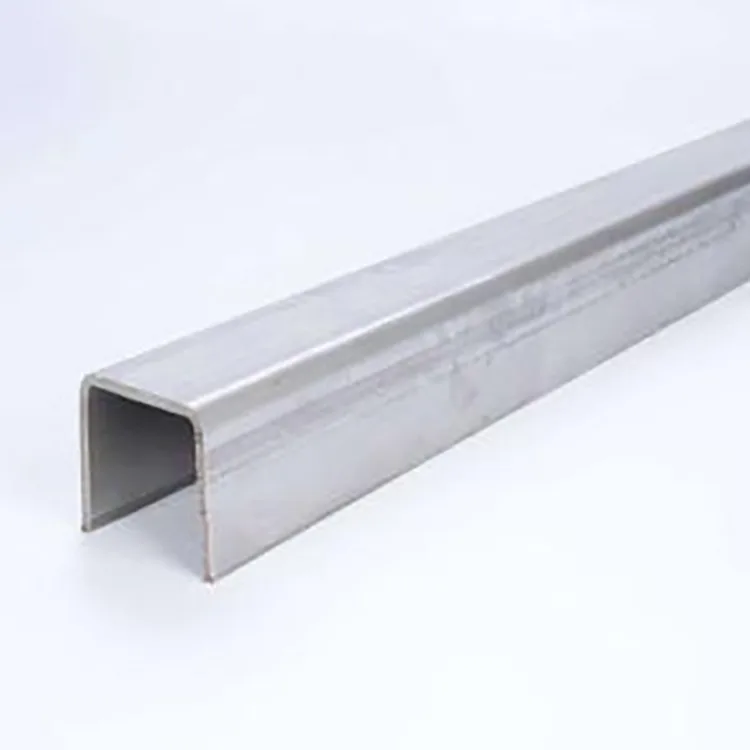

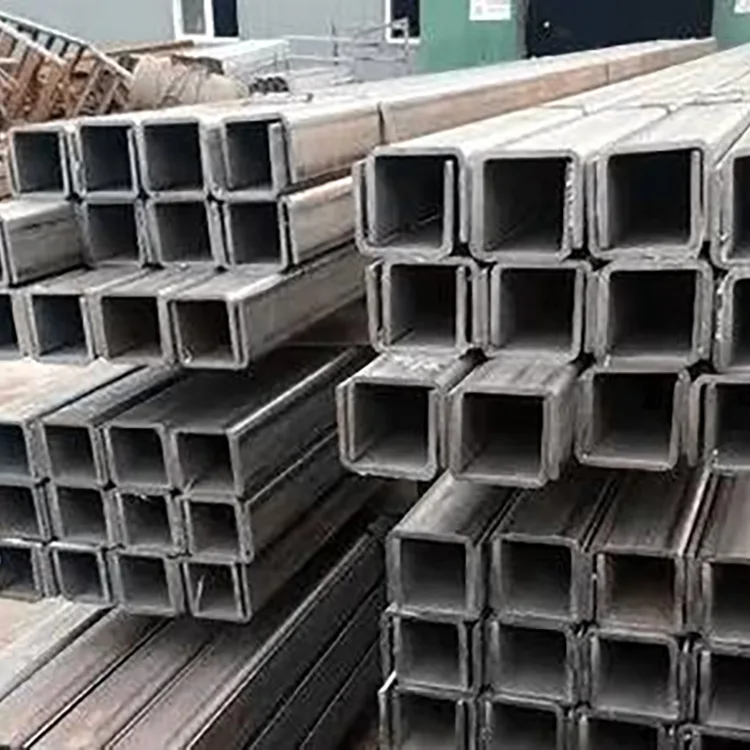

Soğuk Şekillendirilmiş U Kanalı

Soğuk Şekillendirilmiş U Kanalı, geleneksel kanal çeliğinin çok ağır ve maliyetli olduğu, kare veya dikdörtgen boruların ise daha pahalı olduğu veya sabitleme ve konumlandırma için daha az uygun olduğu projeler için geliştirilmiştir. Entegre oda sıcaklığında soğuk şekillendirme yoluyla kaliteli çelik şeritten yapılmış olan bölüm, düzenli U şeklinde bir oluğa, açık erişime ve doğru konumlandırmaya sahiptir.

Esas olarak çatı ve duvar aşıkları olarak kullanılan C ve Z profilleriyle karşılaştırıldığında, U kanal çeliği desteklere, sabitleme kanallarına, ekipman tabanlarına, gömülü parçalara, boru desteklerine, kılavuz yapılara ve muhafaza çerçevelerine daha uygundur. Açık oluğu aynı zamanda kurulum sırasında cıvatalama, kelepçeleme, yönlendirme ve konumlandırma işlemlerini de kolaylaştırır.

Bu nedenle, özellikle malzeme maliyetinin ve kurulum verimliliğinin kontrol edilmesi gereken kuru kapalı atölyeler, kapalı fabrikalar ve yağmura, tuz spreyine veya asit ve alkaliye maruz kalmayan diğer aşındırıcı olmayan ortamlar için özellikle uygundur.

Teknik Özellikler

Standart Üretim Süreci

Üretim, çelik bobinin muayenesi ile başlar, ardından malzeme gerilimini ortadan kaldırmak için otomatik tesviye ve düzeltme yapılır. Şerit daha sonra birden fazla rulo şekillendirme istasyonundan geçerek yavaş yavaş U şekilli bölümü oluşturur, ardından hassas boyutlandırma, servo CNC sabit uzunlukta kesim ve isteğe bağlı otomatik delme veya köşe kesme gelir.

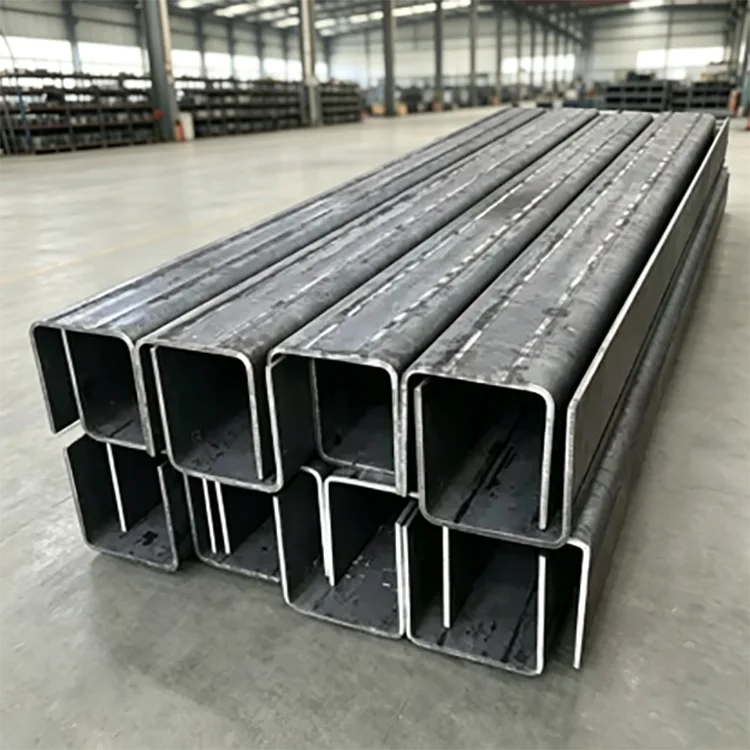

Bitmiş profiller, tam görsel ve boyutsal inceleme, demetleme ve depolamadan önce tekrar düzleştirilir.

Çelik bobin muayenesi → tesviye ve düzleştirme → aşamalı soğuk haddeleme şekillendirme → U kesitli boyutlandırma → CNC sabit uzunlukta kesme → delme/köşe kesme → ikincil düzeltme → boyutsal ve görsel inceleme → paketleme ve depolama

Sıcak haddelenmiş profillerin aksine, bu işlemde yüksek sıcaklıkta haddeleme aşaması kullanılmaz. Sürekli şekillendirme sırasında profil boyutlarının, düzlüğünün, delik konumlarının ve kenar geometrisinin kontrol edilmesini sağlar, bu da doğru montaj gerektiren projeler için faydalıdır.

U Kanal Çeliğini Farklı Kılan Nedir?

Daha Düşük Genel Maliyetle Hafif Tasarım

Soğuk şekillendirme, işlenerek sertleşme yoluyla çeliğin mukavemetini arttırır ve uygun uygulamalarda daha ağır bir geleneksel kanal yerine daha ince duvarlı bir bölümün kullanılmasına olanak tanır. Sonuç, daha düşük çelik tüketimi ve daha düşük nakliye, kaldırma ve kurulum maliyetleridir.

Tipik hafif ve orta düzey destek uygulamalarında soğuk şekillendirilmiş tasarım, geleneksel kanal çeliğine göre %30'dan daha hafif olabilir ve bu da malzeme, nakliye ve işçilik maliyetlerinin azaltılmasına yardımcı olur.

Sabitleme ve Konumlandırma için U Şekilli Oluk

Açık U şeklindeki bölüm, ana pratik avantajlarından biridir. Yuva sabitleme, yönlendirme, sınırlama, ekipman konumlandırma, boru kelepçeleme ve gömülü yapı için uygun bir yüzey sağlar.

Bu aynı zamanda bölümün C ve Z çeliğinden farklı olduğu yerdir. Aşıklar için genellikle C ve Z bölümleri seçilirken, profilin kendisinin bir destek, taban, kılavuz veya sabitleme kanalı olarak işlev görmesi gerektiğinde U kanal çeliği daha sık kullanılır.

Doğrudan Montaj için Boyutsal Doğruluk

Profiller otomatik rollforming hattında şekillendirilmekte olup, ebatlama ve doğrultma işlemlerinden geçmektedir. Bu, tutarlı kesit boyutlarının, düz kenarların ve kontrollü bükümün korunmasına yardımcı olur.

Önceden delinmiş deliklerin veya sabit uzunluktaki elemanların kullanıldığı projelerde amaç, sahada tekrar tekrar kesilmek veya düzeltilmek yerine doğrudan monte edilebilecek bileşenler sunmaktır.

Kolay Kesim, Kaynak ve Delme

Doğal siyah çelik yüzey, kesme veya kaynaklama sırasında dikkat edilmesi gereken galvaniz kaplamaya sahip değildir. Malzeme, imalat gereksinimlerine göre kesilebilir, delinebilir, kaynaklanabilir veya bükülebilir.

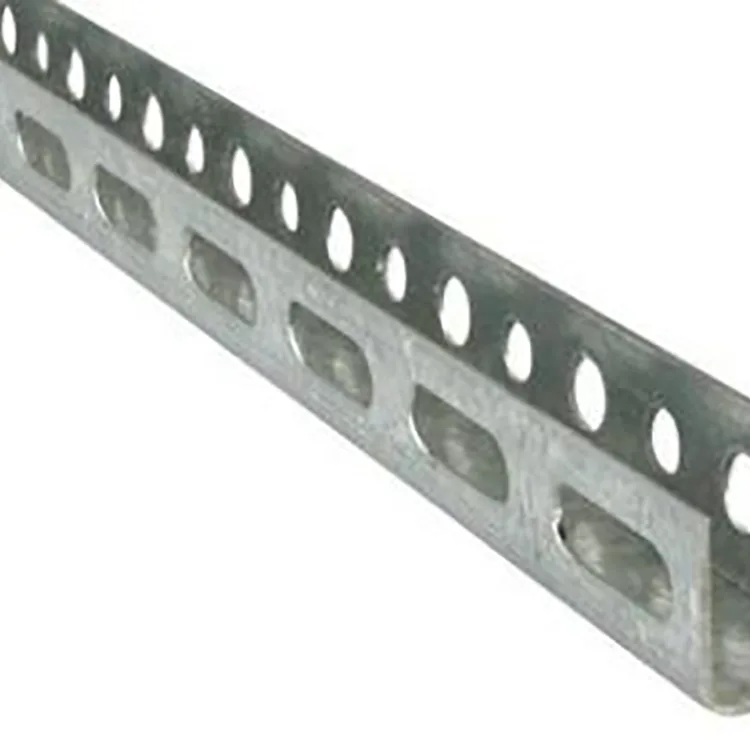

Sevkiyattan önce önceden delinmiş delikler, yarıklar, köşe kesimleri ve sabit uzunlukta bölümler de üretilebilir, bu da yenileme ve ekipman destek projeleri için gereken saha işleme miktarını azaltır.

Temiz Bölüm ve Düzenli Görünüm

Düzgün oluşturulmuş bir U kesiti düz bir yüzeye, düzenli kenarlara ve tutarlı bir geometriye sahiptir. Montajdan sonra bileşenler eşit boşlukları ve düzenli bir genel görünümü koruyabilir, bu da onları yalnızca işlevsel çelik yapılar için değil aynı zamanda görünür iç mekan yapıları, atölyeler ve sergi veya showroom alanları için de uygun hale getirir.

Yaygın Proje Sorunlarını Çözme

Daha düşük malzeme ve kurulum maliyetleri:

Soğuk şekillendirilmiş ince duvar tasarımı, geleneksel kanal çeliğine kıyasla ağırlığı %30'dan fazla azaltabilir; bu da nakliye, kaldırma ve işçilik maliyetlerini azaltabilir.

Daha az site düzeltmesi:

CNC rulo şekillendirme ve düzleştirme tutarlı boyutlar ve düzlük sağlayarak teslimattan sonra kesme, delme ve düzeltme işlerini azaltmaya yardımcı olur.

Daha hızlı kurulum:

Standart U şeklindeki oluk doğrudan sabitleme, yönlendirme, destekleme ve konumlandırma için kullanılabilir. Önceden delinmiş delikler veya yuvalar sayesinde birçok bileşen, ek saha imalatı gerekmeden monte edilebilir.

Hafif yapılara daha iyi uyum:

Soğuk işlemle sertleştirme, şekillendirilmiş bölümün mukavemetini artırır ve bölüm yük için doğru seçildiğinde onu hafif ve orta yüklü destekler, ekipman braketleri, boru destekleri ve muhafaza yapıları için uygun hale getirir.

Gerçek Proje Uygulamaları

Durum 1: Akıllı Üretim Atölyesi için Ekipman Destek Sistemi

Proje, kuru, toz kontrollü bir iç ortama sahip modern bir akıllı üretim atölyesini içeriyordu. Müşterinin, yapısal stabilite, yüksek düzlük ve kontrollü proje maliyeti gereksinimleriyle birlikte çok sayıda ekipman sabitleme braketine ve boru destek çerçevesine ihtiyacı vardı.

Seçilen malzeme, 1,5–2,0 mm duvar kalınlığına ve önceden delinmiş konumlandırma deliklerine sahip Q235B Soğuk Şekillendirilmiş U Kanalı, U100–U140 idi.

U şeklindeki oluk, ek saha kaynağı gerektirmeden ekipman konumlandırma ve boru sabitleme gereksinimlerine uyuyordu. Kurulum verimliliği %40 artarken, hafif tasarım taşıma ve kaldırma gereksinimlerini azalttı. Geleneksel kanal çeliği çözümüyle karşılaştırıldığında genel proje maliyeti %23 oranında azaldı.

Yüksek profilli düzlük aynı zamanda ekipmanın etrafındaki kurulum sapmalarının önlenmesine de yardımcı oldu. Tamamlanan destek sistemi, düzgün bir atölye düzeni ve tek seferlik proje kabulü ile istikrarlı ve gevşemeden uzak kaldı.

Durum 2: Eski Bir Fabrikanın İç Mekan Yapısının Yükseltilmesi

Eski bir endüstriyel fabrika, yeni iç bölmelere, ekipman desteklerine ve boru sabitleme yapılarına ihtiyaç duyuyordu. Mevcut binanın taşıma kapasitesi sınırlı olduğundan ağır çelik kesitler yenilemeye uygun değildi.

Projede, farklı destek gereksinimlerine göre birden fazla boyutta Q235B Soğuk Şekillendirilmiş U Kanalı kullanıldı.

Hafif bölüm, yapısal yükü gereksiz yere artırmadan mevcut binanın yük sınırlamalarının karşılanmasına yardımcı oldu. Kompakt şeklinin mevcut ekipmanın ve boruların etrafındaki kapalı alanlara kurulumu da daha kolaydı.

Kurulumdan sonra yükseltilmiş yapılar, temiz bir düzeni korurken istikrarlı bir destek sağlayarak U kanalını hafif iç mekan fabrika yenilemesi için uygun hale getirdi.

Doğru U Kanalı Nasıl Seçilir

Çevreye göre:

Esas olarak doğrudan yağmura veya aşındırıcı maddelere maruz kalmayan kuru, havalandırmalı iç ortamlar için önerilir. Nemli atölyeler için ek bir pas önleyici astar düşünülmelidir. Dış mekan, tuz serpintisi ve aşırı korozif ortamlar, uygun bir koruyucu kaplama veya farklı bir çelik kesit gerektirir.

Malzemeye göre:

Q235B genel ışık destekleri, braketler ve muhafaza yapıları için uygundur. Daha büyük açıklıklar, daha ağır ekipman tabanları veya güçlendirme çalışmaları gibi daha yüksek mukavemet gerektiğinde Q355B önerilir.

Bölüm boyutuna göre:

U80–U120 daha küçük boru ve ekipman destekleri için kullanılabilir. U140–U200, ana muhafaza yapıları ve raf tabanları için uygundur. Daha ağır takviye ve daha büyük tabanlar için, gerçek yüke göre U250–U300 gibi daha büyük kesitler düşünülebilir.

Duvar kalınlığına göre:

0,8–1,2 mm genellikle hafif konumlandırma ve yük taşımayan uygulamalar için kullanılır; 1,5–2,0 mm normal destek yapıları için uygundur; 2,5–3,0 mm, daha ağır destek ve güçlendirme uygulamaları için tasarlanmıştır.

Nihai kesit boyutu sadece profil boyutuna göre seçilmek yerine açıklık, yük, sabitleme yöntemi ve montaj koşullarına göre onaylanmalıdır.

Yüzey ve Uygulama Ortamı

Standart ürün galvaniz kaplamasız doğal siyah çelik olarak tedarik edilmektedir. Bu, sonraki kesme, kaynaklama ve delme işlemlerini basitleştirir ve alıcının gerektiğinde astar, boya veya başka bir uygun yüzey işlemi uygulamasına olanak tanır.

Ürün aşağıdakiler için en uygunudur:

Kuru kapalı fabrikalar ve atölyeler

Ekipman destek çerçeveleri

Boru ve kablo destek yapıları

Ekipman tabanları

İç bölmeler ve muhafazalar

Gömülü çelik bileşenler

Kılavuz ve konumlandırma yapıları

Hafif çelik yenileme projeleri

Dış mekan yapıları, kıyı alanları, kalıcı nem veya asit ve alkaliye maruz kalan ortamlar için korozyon korumasının üretimden önce belirtilmesi gerekir.

Özel İşleme ve Toplu Tedarik

U kanalı standart stok ölçüleri ile sınırlı olmak yerine proje çizimlerine göre de üretilebilmektedir. Mevcut işlemler arasında önceden delinmiş delikler, yuvalar, köşe kesme, açılı kesme, sabit uzunlukta kesme ve standart dışı boyutlar yer alır.

Tekrarlanan destek bileşenlerinin kullanıldığı projeler için ön işleme, sahada kesme ve delme işlemlerini azaltabilir. Alıcılar, fiyat teklifi talep ederken çizimler, kesit boyutları, delik aralığı, uzunluk gereksinimleri ve malzeme kalitesini sağlayabilirler.

Daha büyük siparişler için, gerekli boyut kombinasyonuna ve teslimat programına göre üretim düzenlenebilir ve paketleme ve sevkiyat öncesinde boyut denetimi yapılabilir.

Fabrika Kalite Kontrolü

Kalite kontrolü, şekillendirme öncesinde malzeme kalitesi ve temel boyut koşullarının kontrol edildiği çelik bobinin gelmesiyle başlar.

Üretim sırasında ana kontrol noktaları şerit tesviyesi, rulo şekillendirme stabilitesi, kesit boyutları, düzlük, delik konumu ve kesme uzunluğudur. Profiller şekillendirildikten sonra ikincil düzeltme ve son görsel ve boyutsal incelemeye tabi tutulur.

Partiler arasında büküm, deformasyon, kenar durumu ve tutarlılığa özellikle dikkat edilir. Önceden delinmiş ürünlerde delik konumu ve aralıkları da kontrol edilir çünkü bu boyutlar montajı doğrudan etkiler.

Bu üretim yaklaşımı, teslim edilen U kanalının çizimlerle eşleşmesi ve tekrarlanan saha düzeltmesi olmadan diğer fabrikasyon bileşenlerle birleştirilmesinin gerektiği projeler için önemlidir.

SSS

S1: Soğuk Şekillendirilmiş U Kanalı sıradan kanal çeliğinden daha mı güçlü?

Uygun hafif ve orta yüklü uygulamalar için soğuk şekillendirme, iş sertleşmesini sağlar ve şekillendirilen malzemede daha yüksek mukavemet sağlayabilir. Kesit aynı zamanda boyutsal olarak da düzenlidir ve doğru seçilip monte edildiğinde deformasyona karşı dayanıklıdır. Ağır yüklü birincil yapılar için gerekli yük hesaplaması, daha ağır bir kanalın mı yoksa yüksek mukavemetli bir bölümün gerekli olup olmadığını belirlemelidir.

S2: U kanalı geleneksel kanal çeliğinin yerini alabilir mi?

Destekler, braketler, muhafazalar, gömülü yapılar ve ekipman tabanları gibi birçok hafif ve orta yüklü uygulamada geleneksel kanal çeliğinin yerini alabilir. Ağır ana kirişlerin veya önemli darbelere veya yoğun yüklere maruz kalan yapıların yerini otomatik olarak almamalıdır.

S3: Önceden delik açıp standart dışı uzunlukları kesebilir misiniz?

Evet. Çizimlere göre ön delme, köşe kesme, kanal açma, açılı kesme ve standart dışı sabit boylar üretilebilmektedir. Bu, bileşenlerin montaja hazır olarak ulaşmasını sağlar.

S4: U kanalı ile C/Z aşık bölümleri arasındaki fark nedir?

C ve Z kesitleri çoğunlukla çatı ve duvar aşıklarında kullanılır. U profiller daha çok destekler, tabanlar, gömülü parçalar, sabitleme kanalları, kılavuzlar ve konumlandırma yapıları için kullanılır. Seçim gerçek yapısal işlevi takip etmelidir.

S5: Soğuk Şekillendirilmiş U Kanalı kolayca bükülür veya deforme olur mu?

Uygun şekilde üretilmiş bir bölüm, geçerli standart gereklilikleri dahilinde büküm ve deformasyonu kontrol etmek için çok geçişli şekillendirme, boyutlandırma ve düzleştirme işlemlerinden geçer. Doğru malzeme, duvar kalınlığı, kesit boyutu ve montaj yöntemi de hizmet sırasında boyutsal kararlılığın korunması açısından önemlidir.

S6: Hangisi daha iyi, Q235B mi yoksa Q355B mi?

Q235B genel ışık desteği ve muhafaza uygulamaları için uygundur. Q355B daha yüksek dayanıklılık sağlar ve yapısal tasarımın gerektirdiği durumlarda daha ağır ekipman tabanlarına, daha büyük açıklıklara ve güçlendirme çalışmalarına daha uygundur.

S7: Yüzey galvanizlenebilir veya boyanabilir mi?

Evet. Standart ürün doğal siyah çelik olduğundan proje ortamına ve korozyon gereksinimlerine göre uygun astar, boya, toz boya veya galvanizleme ile işlenebilmektedir.
