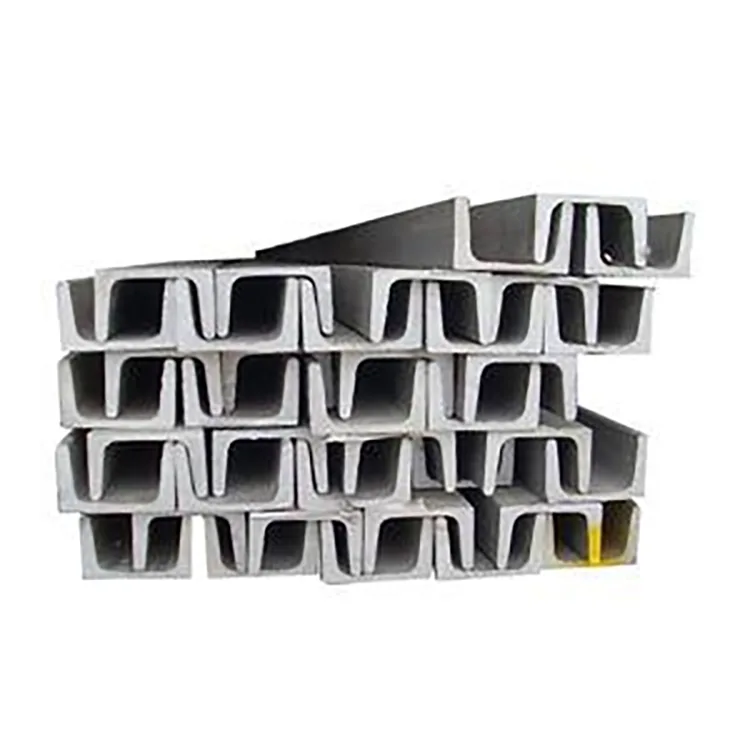

Galvanizli U Kanalı

Bir projenin kapalı bir boru veya geleneksel bir C/Z aşık yerine dış mekanda bileşenleri sabitlemek, konumlandırmak veya desteklemek için açık bir çelik bölüme ihtiyacı olduğunda galvanizli bir U Kanalı seçilir.

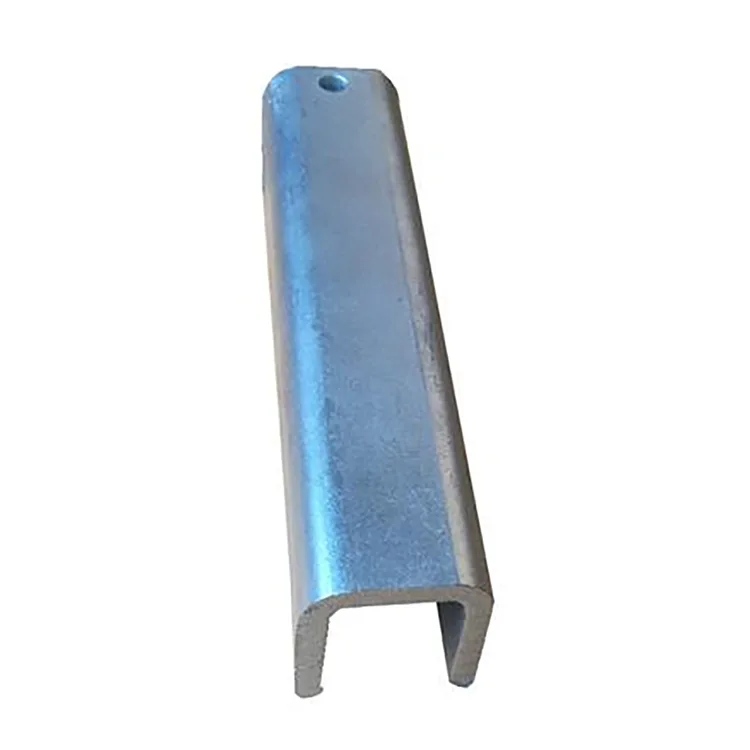

U şeklindeki bölüm, cıvatalama, kelepçeleme ve bağlantı için sürekli bir taban ve yan flanşlar oluşturur. Ekipman tabanları, boru destekleri, fotovoltaik yapılar, dış mekan çerçeveleri, gömülü destekler ve belediye kurulumlarında yaygın olarak kullanılır.

Üretim sırası önemlidir. Çelik şerit ilk olarak gerekli U profiline göre rulo halinde şekillendirilir, ardından kesilir ve zımbalanır. Tamamlanan bölüm daha sonra kimyasal olarak ön işleme tabi tutulur ve sıcak daldırma galvanizlenir. Bu yaklaşım, galvanizli şeridin son şeklini alacak şekilde bükülmesini önler ve U kanalının içi de dahil olmak üzere oluşturulan bölüme çinko koruması sağlar.

Dış mekan projeleri için doğru kombinasyon basitçe "daha kalın çinko = daha iyi" değildir. Kesit boyutu, çelik kalitesi, duvar kalınlığı, yapısal yük, maruz kalma ortamı ve beklenen hizmet süresi birlikte dikkate alınmalıdır.

Kesit Geometrisi Önemlidir

U kanalının temel avantajı açık geometrisidir.

Alt kısım sürekli bir taşıma yüzeyi sağlarken, iki yan flanş cıvatalı bağlantılar, kelepçeler, braketler ve konumlandırma bileşenleri için kullanılabilir. Bu, kurulumcuların bağlantıya açık taraftan erişmesi gerektiğinde onu kullanışlı kılar.

C bölümü veya Z bölümüyle karşılaştırıldığında U kanalı genellikle ekipman tabanları, boru destekleri ve konumlandırma yapıları için daha uygundur. C ve Z bölümleri, aşıklar veya çerçeve elemanları olarak yapısal davranışlarına göre daha yaygın olarak seçilir.

Fotovoltaik ekipmanı, dış mekan boru hatlarını veya makine desteklerini içeren bir proje için U bölümü bu nedenle ek fabrikasyon braket ihtiyacını azaltabilir.

Teknik Özellikler

Neden Önce Şekil Verip Daha Sonra Galvanizleme Yapmalısınız?

Bu tip ürünler için şekillendirme ve imalatın çoğu sıcak daldırma galvanizlemeden önce tamamlanmalıdır.

Üretim rotası:

Çelik şerit muayenesi → Tesviye → U-profil rulo şekillendirme → CNC kesme → Delme ve köşe işleme → Doğrultma → Yağdan arındırma → Asitleme → Fluxlama → Kurutma → Sıcak daldırma galvanizleme → Soğutma/pasivasyon → Çinko muayenesi → Son muayene → Paketleme

Bu sıra, üreticinin galvanizleme öncesinde nihai U kesit boyutlarını kontrol etmesine olanak tanır.

Bu aynı zamanda deliklerin, köşelerin ve oluşturulmuş profilin iç kısmının, daha sonraki şekillendirme operasyonlarına dayanması gereken bir kaplamaya dayanmak yerine, bitmiş bölümün bir parçası olarak ele alınması anlamına gelir.

Galvanizleme sonrasında gereksiz bükme veya ağır şekillendirmelerden kaçınılmalıdır. Malzemenin şantiyede kaynaklanması veya kesilmesi gerekiyorsa, hasarlı çinko alan temizlenmeli ve çinko açısından zengin uygun bir kaplamayla onarılmalıdır.

Çinko Kaplamanın Seçilmesi

Çinko kaplama gerçek korozyon ortamına uygun olmalıdır.

85 μm+, maruz kalmanın nispeten orta düzeyde olduğu iç bölgelerdeki sıradan dış mekan uygulamaları için başlangıç ​​spesifikasyonu olarak uygundur.

120–180 μm için kaplama nemli fabrikalar, tarım ve hayvancılık tesisleri, nehir kenarı tesisleri ve daha kalıcı neme sahip diğer yerler için düşünülebilir.

200–275 μm için daha ağır kaplama, kıyı alanları, limanlar, kimyasal tesisler ve atık su ortamları gibi korozyona daha fazla maruz kalan projeler için tasarlanmıştır. Kesin kaplama gereksinimi yine de proje korozyon kategorisine ve ilgili spesifikasyona göre doğrulanmalıdır.

Daha kalın bir çinko tabakası, daha küçük boyutlu bir çelik bölümü telafi etmez. Korozyona karşı koruma ve yapısal tasarım ayrı ayrı değerlendirilmelidir.

Q235B mi yoksa Q355B mi?

Çelik kalitesi çinko gereksiniminden ziyade yapısal yüke uygun olmalıdır.

Q235B, ortak ekipman destekleri, dış mekan braketleri, boru destekleri, fotovoltaik yardımcı yapılar ve genel belediye uygulamaları için pratik bir seçimdir.

Q355B, büyük ekipman tabanları, daha ağır destek yapıları, şiddetli rüzgar veya kar koşulları gibi daha yüksek yüklü uygulamalara ve yapısal tasarımın daha yüksek mukavemetli çelik gerektirdiği projelere daha uygundur.

Tedarik edilen ürün yelpazesi için Q355B'nin geçerli tasarım koşullarında aynı kesit boyutunda yaklaşık %30 daha yüksek yük kapasitesi sağladığı tanımlanmaktadır. Bu, evrensel bir değiştirme kuralından ziyade proje/tasarım karşılaştırması olarak ele alınmalıdır; son bölüm mühendislik yüküne göre kontrol edilmelidir.

U Kanal Boyutu ve Duvar Kalınlığı

U80–U300 serisi, kesitin farklı destek yükleriyle eşleştirilmesine olanak tanır.

U80–U120 hafif boru destekleri, küçük ekipman braketleri, konumlandırma bileşenleri ve ikincil sera yapıları için kullanılabilir.

U140–U200, fotovoltaik yardımcı yapılar, ekipman tabanları ve belediye kurulumları dahil olmak üzere birçok ana dış mekan destek uygulamasını kapsar.

U220–U300, daha ağır ekipman tabanları, daha büyük destek yapıları ve daha büyük bölüm kapasitesi gerektiren projeler için daha uygundur.

Duvar kalınlığı için:

1,2–1,4 mm: hafif hizmet braketleri, konumlandırma elemanları ve birincil olmayan destek uygulamaları

1,5–2,0 mm: dış mekan destek yapıları ve ekipman tabanları için ortak aralık

2,2–3,0 mm: daha ağır yükler, büyük destekler, şiddetli rüzgar/kar alanları ve deformasyona karşı daha fazla direnç gerektiren uygulamalar

Nihai kalınlık, gerçek açıklık, bağlantı yöntemi ve uygulanan yüke göre hesaplanmalıdır.

Uygulamalar

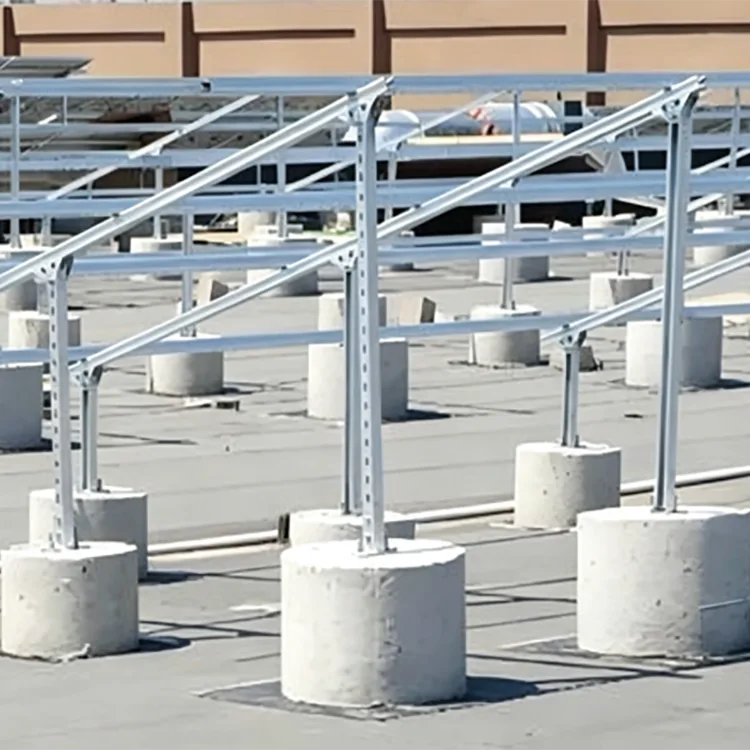

Fotovoltaik ve Rüzgar Enerjisi Yapıları

Galvanizli U profiller, dış mekan yenilenebilir enerji kurulumlarında ekipman tabanları, sabitleme elemanları, konumlandırma yapıları ve yardımcı destekler için kullanılabilir. Bir projenin 25 yıllık tasarım gereksinimi olduğu durumlarda çinko kaplama, her konum için aynı kaplamayı belirtmek yerine, gerçek çevresel maruziyete göre seçilmelidir.

Kıyı ve Liman Alanları

Tuz spreyi ve kalıcı nem, açıktaki çelik üzerindeki korozyonu hızlandırır. Daha ağır bir kaplamaya sahip U şeklindeki galvaniz profiller, kesit geometrisinin uygun olduğu yerlerde dış mekan ekipman destekleri, gömülü tabanlar ve sabitleme yapılarında kullanılabilir.

Hayvancılık ve Tarım Tesisleri

Havalandırma sistemleri, boru hatları, ekipman destekleri ve sera yapıları yüksek nem ve amonyak içeren atmosferlere maruz kalabilir. Galvanizli çelik, bu koşullarda korumasız siyah çeliğe göre daha iyi korozyon koruması sağlar.

Kimya ve Atıksu Tesisleri

Ekipman destekleri, boru sabitleme yapıları ve dış mekan çerçeveleri, ortamın çinko kaplı çelikle uyumlu olduğu durumlarda sıcak daldırma galvanizlemeden yararlanabilir. Son derece agresif kimyasallara maruz kalma durumunda, komple korozyon koruma sistemi kimyasal ortama göre belirlenmelidir.

Belediye Dış Mekan Yapıları

Uygulamalar arasında korkuluk tabanları, aydınlatmayla ilgili destekler, trafik ekipmanı sabitleme yapıları, peyzaj çerçeveleri ve diğer dış mekan çelik bileşenleri bulunur.

Fabrika Dış Mekan Destekleri

Endüstriyel tesislerin etrafındaki açıkta kalan boru hatları, ekipman destekleri, harici sabitleme yapıları ve tesisat destekleri için kullanılabilir.

İki Tipik Proje Uygulaması

Kıyı Endüstri Parkı

Kıyı şeridinden yaklaşık 2 km uzaklıktaki bir dış mekan ekipman desteği projesi için, ekipman destekleri ve gömülü tabanlar için 220 μm çinko kaplamalı Q355B çinko kaplı U profili seçildi. Tuz spreyine maruz kalma nedeniyle daha ağır kaplama tercih edilirken, yapısal yük gereksinimi için daha yüksek mukavemetli çelik kullanıldı. U profili aynı zamanda ekipmanın konumlandırılmasını ve cıvatalı bağlantıları da basitleştirdi.

Hayvancılık Tesisinin Yükseltilmesi

Büyük ölçekli bir domuz ve kümes hayvanı tesisi, amonyağa maruz kalan yüksek nemli bir ortamda ekipman ve boru hatları için korozyona dayanıklı destek elemanlarına ihtiyaç duyuyordu. Destek yapıları ve sabitleme elemanları için Q235B galvanizli U profiller kullanıldı. Açık profil, kolay kurulum ve ayarlamaya olanak sağlarken galvanizli yüzey, tekrarlanan korozyon işlemine olan ihtiyacı azalttı.

Galvanizli U Kanalının En İyi Seçim Olmadığı Yerler

Bir U kanalı otomatik olarak diğer tüm çelik bölümlerin yerini almamalıdır.

Çatı aşıkları için C veya Z kesitleri daha uygun bir yapısal konfigürasyon sağlayabilir.

Burulma direncinin, kapalı geometrinin veya görünümün önemli olduğu kapalı yapı elemanları için kare veya dikdörtgen içi boş profiller tercih edilebilir.

Kuru iç mekan uygulamaları için, eğer korozyon koruması gerekmiyorsa, kaplanmamış, soğuk şekillendirilmiş U kanalı daha ekonomik olabilir.

Oldukça agresif kimyasal ortamlar için sıcak daldırma galvanizleme tek başına gerekli korumayı sağlayamayabilir. Malzeme seçiminden önce kimyasal ortam, konsantrasyon, sıcaklık ve maruz kalma süresi gözden geçirilmelidir.

Galvanizli U Kanalı ve Siyah U Kanalı

Temel U kesit geometrisi aynı kalabilir ancak uygulama koşulları farklıdır.

Teslimat Öncesi Kalite Kontrol

Muayene hem çelik bölümü hem de galvanizleme kalitesini kapsamalıdır.

Galvanizleme öncesinde U profili kesit boyutları, düzgünlüğü, bükümü, delik konumu ve kesim doğruluğu açısından kontrol edilir. Bu önemlidir çünkü çinko kaplama, rulo şekillendirme sırasında oluşan boyutsal sorunları düzeltmez.

Galvanizleme sonrasında denetçiler yüzeyde çıplak alanlar, aşırı çinko birikmesi, soyulma, çatlama ve diğer gözle görülür kusurlar olup olmadığını kontrol eder. Çinko kaplama kalınlığı, kararlaştırılan muayene yöntemine göre ölçülebilir.

Proje siparişleri için, alıcının gereksinimlerine göre malzeme sertifikaları, boyutsal muayene kayıtları, çinko kaplama muayene sonuçları ve diğer kalite belgeleri temin edilebilir.

İşleme ve Özel İmalat

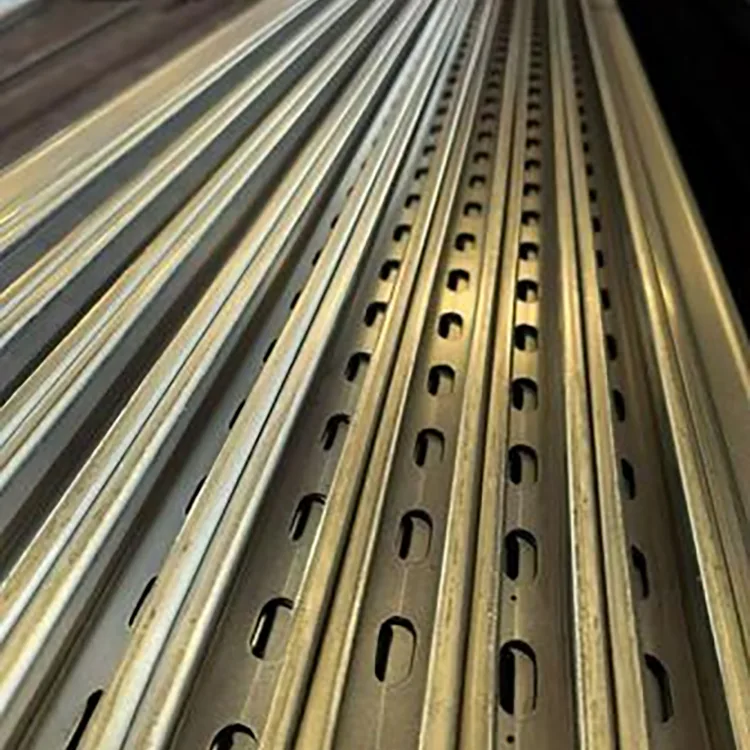

U kanalı standart düz kesitli olarak temin edilebildiği gibi galvanizlemeden önce de işlenebilir.

Tipik özelleştirilmiş işlemler arasında sabit uzunlukta kesme, delme, köşe kesme, delik konumlandırma ve standart dışı bölüm üretimi yer alır. Bu işlemlerin galvanizleme öncesinde tamamlanması, işlenmiş alanların son çinko kaplama ile korunmasına yardımcı olur.

Daha büyük projeler için alıcılar kesit çizimini delik düzeni, gerekli uzunluk, çelik kalitesi, duvar kalınlığı ve korozyon ortamı ile birlikte sağlamalıdır. Bu, üreticinin yalnızca ham U-profil yerine bitmiş spesifikasyonu teklif etmesine olanak tanır.

Tedarik Kontrol Listesi

Sipariş vermeden önce şu noktaları doğrulayın:

1.U kesit boyutu: U80–U300 veya projeye özel boyut.

2. Çelik kalitesi: Q235B veya Q355B.

3.Duvar kalınlığı: yapısal yük ve açıklığa dayalıdır.

4.Çinko kaplama: Pozlamaya göre 85 μm+, 120–180 μm veya 200–275 μm.

5.Delik düzeni: ön delme gerekiyorsa çap, aralık ve konum.

6.Uzunluk: standart veya projeye özel sabit uzunluk.

7. Uygulanabilir standart: mevcut proje özellikleri ve gerekli galvanizleme standardı.

8.Muayene belgeleri: malzeme sertifikası, boyutsal muayene ve gerektiğinde çinko kaplama raporu.

Bu bilgi, en yaygın satın alma hatasını önlemek için yeterlidir: galvanizli U-profillerin yalnızca ton başına fiyatla karşılaştırılması, çelik kalitesi, duvar kalınlığı ve çinko kaplamanın göz ardı edilmesi.

SSS

S1: U kanalının içi galvanizlenebilir mi?

Evet. Ürün önce şekillendirilir ve daha sonra sıcak daldırma galvanizlenir, böylece U şeklindeki kısım bitmiş profil olarak galvanizlenir. Gerçek kaplama kapsamı, üzerinde anlaşılan denetim gerekliliklerine göre doğrulanmalıdır.

S2: Neden galvanizlemeden önce şekillendirme tercih ediliyor?

Nihai U şekline mekanik olarak bitmiş bir çinko kaplamanın oluşturulmasını önler. Kesme, delme ve ana şekillendirme işlemleri galvanizlemeden önce tamamlanabilir ve ardından son korozyon koruma işlemi yapılabilir.

S3: Kaynak galvaniz kaplamaya zarar verir mi?

Bir kaynağın etrafındaki çinko kaplama kaynak ısısından etkilenir. Kaynak sonrası bölge temizlenmeli ve çinko bakımından zengin uygun bir kaplama ile onarılmalıdır.

S4: U kanalı 25 yıllık fotovoltaik projeler için kullanılabilir mi?

Profil ve korozyon sisteminin proje gereksinimlerini karşıladığı durumlarda kullanılabilir. Kıyıdaki veya yüksek derecede aşındırıcı alanlar için daha ağır çinko kaplama ve potansiyel olarak ek bir koruyucu sistem düşünülmelidir.

S5: Dış mekan kullanımı için hangisi daha iyidir, Q235B mi yoksa Q355B mi?

Hiçbir sınıf evrensel olarak daha iyi değildir. Q235B birçok normal yüklü yapı için uygundur, Q355B ise daha yüksek yapısal dayanım gerektiğinde seçilir. Not, mühendislik hesaplamasına uygun olmalıdır.

S6: U kanalı ile C kanalı arasındaki fark nedir?

U kanalı, açık profilinin bağlantılara uygun olduğu taban, sabitleme, konumlandırma ve destek yapılarında yaygın olarak kullanılır. C kanalı daha çok yapısal çerçeve veya aşık bölümü olarak kullanılır. Doğru seçim yük yoluna ve bağlantı tasarımına bağlıdır.

S7: Standart dışı U kanal boyutları üretilebilir mi?

Evet. Standart dışı kesit boyutları, et kalınlıkları, uzunlukları ve delik düzenleri çizimlere ve proje gereksinimlerine göre tartışılabilir.

S8: Galvanizli U-Kanal kıyı bölgeleri için uygun mudur?

Evet, çinko kaplamanın ve yapısal spesifikasyonun gerçek korozyon ortamına göre seçilmesi şartıyla. Güçlü tuz spreyine maruz kalma durumunda, projenin korozyondan korunma gereksinimleriyle birlikte 200–275 μm gibi daha ağır bir kaplama düşünülebilir.
