Güvenilir bir çelik üreticisi ve tedarikçisi olarak,RonGhengsağlarSoğuk Şekillendirilmiş Z Profilli Çelikhafif çelik binalar, geniş eğimli çatılar, depolar, atölyeler ve ikincil yapısal çerçeveler için. Z şeklindeki geometrisi üst üste binen bağlantıları desteklerken, soğuk haddeleme işlemi tutarlı boyutlar, verimli malzeme kullanımı ve pratik kurulum performansı sağlar.
Soğuk Şekillendirilmiş Z Profilli Çelik, çelik şeritlerin oda sıcaklığında sürekli olarak haddelenmesiyle üretilen hafif bir yapısal profildir. Geleneksel sıcak haddelenmiş yapı elemanlarının aksine, soğuk şekillendirilmiş Z profilleri nispeten düşük malzeme ağırlığıyla faydalı bükme performansı elde etmek üzere tasarlanmıştır. Ofset flanşları ayrıca bitişik aşıkların üst üste binmesine izin vererek onları özellikle sürekli çatı destek düzenlemeleri ve geniş eğimli çatı yapıları için pratik hale getirir.
İçindekiler
- Soğuk Şekillendirilmiş Z Profilli Çelik Nedir?
- Soğuk Şekillendirilmiş Z Profil Çelik Nasıl Üretilir?
- Ana Özellikler Nelerdir?
- Çatı Aşıklarında Neden Z Kesitli Çelik Kullanılmalı?
- Soğuk Şekillendirilmiş Z Profilli Çelik Nerelerde Kullanılır?
- Doğru Z Bölümünü Nasıl Seçmelisiniz?
- Z Kesitli Çelik ve C Kesitli Çelik
- Hangi Kalite Kontrolleri Önemlidir?
- Sıkça Sorulan Sorular
- Çözüm

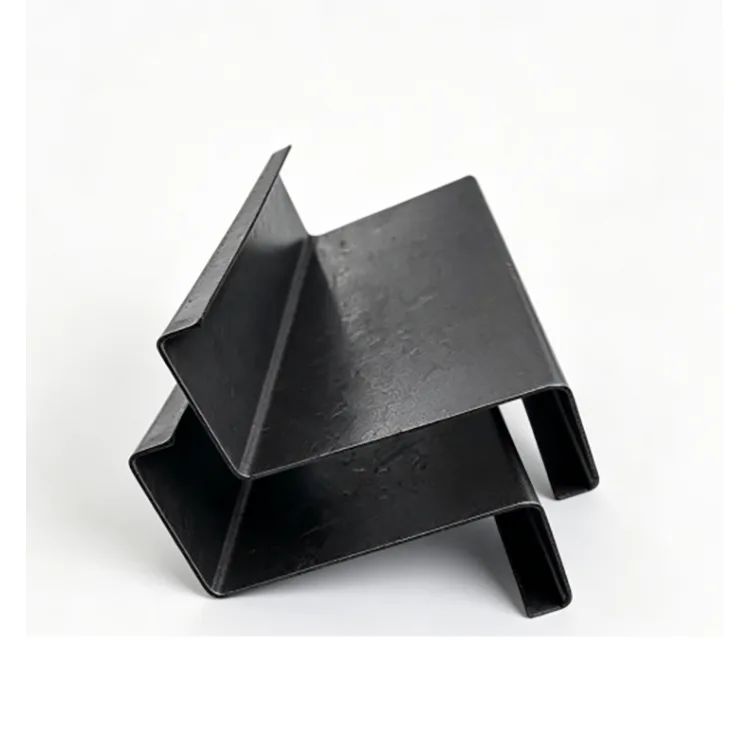

Soğuk Şekillendirilmiş Z Profilli Çelik Nedir?
Soğuk Şekillendirilmiş Z Kesitli Çelik, çelik şeridin oda sıcaklığında kademeli olarak Z şeklinde bir kesite dönüştürülmesiyle üretilen ince duvarlı yapısal çelik profildir. Nihai profili oluşturmak için yüksek sıcaklıkta sıcak haddelemeye güvenmek yerine, üretim hattı gerekli geometriyi kademeli olarak oluşturmak için birden fazla şekillendirme standı kullanıyor.
Z-şeklindeki konfigürasyon çatı aşıkı uygulamalarında özellikle değerlidir çünkü ofset flanşları bitişik elemanlarla üst üste gelebilir. Bu düzenleme, çatı mahyası etrafında daha sürekli bir aşık sistemi oluşturmaya ve kurulum sırasında gereksiz kesme veya modifikasyonları azaltmaya yardımcı olabilir.
Yapısal projeler için, Z kesitli çelik normalde birincil kolon veya kirişlerin yerini almaktan ziyade ikincil bir yapı elemanı olarak işlev görür. Genel ikincil çerçeveyi nispeten hafif tutarken çatı panelleri ve duvar sistemleri için destek sağlayabilir.
Soğuk Şekillendirilmiş Z Profil Çelik Nasıl Üretilir?
Z aşıklar için tutarlı geometri önemlidir çünkü kesit boyutları, düzlük, bükülme, uzunluk ve bağlantı deliği konumları kurulumu doğrudan etkileyebilir. Bu nedenle kontrollü bir rulo şekillendirme işlemi nihai ürün performansında önemli bir rol oynar.
- Çelik bobin muayenesi:Gelen çelik şerit, gerekli malzeme spesifikasyonunun onaylanması için üretimden önce kontrol edilir.
- Tesviye ve düzleştirme:Bobin, şekillendirme hattına stabil besleme için hazırlanmıştır.
- Aşamalı rulo şekillendirme:Çoklu şekillendirme standları, şeridi yavaş yavaş Z profiline göre şekillendirir.
- Sabit uzunlukta kesme:Servo CNC ekipmanı, oluşturulan kesitleri belirlenen ölçülere göre kesebilmektedir.
- Otomatik delme:Yapısal resimlerin gerektirdiği durumlarda önceden açılmış bağlantı delikleri üretilebilir.
- Doğrultma:Bitmiş bölümler düzlüğü ve bükülmeyi kontrol edecek şekilde ayarlanır.
- Boyutsal inceleme:Sevkiyattan önce ana boyutlar, duvar kalınlığı, uzunluk ve delik konumları kontrol edilir.
- Paketleme ve depolama:Bitmiş profiller sipariş gereksinimlerine göre sınıflandırılır ve paketlenir.
Bu ilerici yaklaşım, uzun üretim süreçleri boyunca boyutsal tutarlılığın korunmasına yardımcı olur ve özelleştirilmiş sabit uzunlukta veya önceden delinmiş bölümleri inşaat projeleri için pratik hale getirir.
Ana Özellikler Nelerdir?
Z kesitinin seçilmesi, yalnızca mevcut en büyük profili seçmek yerine her zaman yapısal tasarımla başlamalıdır. Aşağıdaki spesifikasyonlar proje planlaması için yararlı bir başlangıç noktası sağlar.
| Öğe | Tipik Şartname | Proje Değerlendirmesi |
|---|---|---|
| Malzeme | Q235B / Q355B | Yapısal yüklere ve mühendislik gereksinimlerine göre seçilir |
| Bölüm Boyutları | Z100–Z300 | Bölüm yüksekliği açıklık ve yük gereksinimlerine uygun olmalıdır |
| Duvar Kalınlığı | 1,2–3,0 mm | Yapısal hesaplamalar, açıklık, aralık ve yükleme ile belirlenir |
| Standart Uzunluk | 6–12 metre | Daha uzun veya standart dışı sabit uzunluklar özelleştirilebilir |
| Yüzey | Doğal siyah çelik | Kuru, kapalı ve aşındırıcı olmayan ortamlara en uygun |
| İşleme | Kesme, delme, köşe kesme, açılı uç kesme | İşleme çizimlere göre koordine edilebilir |
| Geçerli Standart | GB/T 6728-2017 | Hedef pazar için ilgili gereklilikler onaylanmalıdır. |
Çatı Aşıklarında Neden Z Kesitli Çelik Kullanılmalı?
Çatı Sırtlarında Doğrudan Üst üste Binme
Z profilinin en belirgin avantajı ofset flanş düzenidir. Bitişik aşıklar üst üste gelebilir, bu özellikle çatı tasarımı mahya etrafında sürekli destek elemanları gerektirdiğinde kullanışlıdır. Daha büyük çatı eğimleri için bu geometri bağlantı düzenlemesini basitleştirebilir.
İyi Güç-Ağırlık Performansı
Soğuk şekillendirme, üyeyi nispeten hafif tutarken faydalı bükülme özelliklerine sahip bir bölüm oluşturur. Uygun uygulamalarda bu, ikincil çerçeveleme için gereken çelik miktarını azaltabilir ve taşıma, kaldırma ve kurulumu daha kolay yönetilebilir hale getirebilir.
Tutarlı Boyutlar
Aşamalı rulo şekillendirme, kesit geometrisi üzerinde sürekli kontrol sağlar. Düzleştirme ve boyutsal incelemeyle birleştirildiğinde bu, profil yüksekliğinde, flanş boyutlarında, düzlükte ve bükümde tutarlılığın iyileştirilmesine yardımcı olur.
Önceden Delikli Bağlantı Delikleri
Bağlantı delikleri teslimattan önce onaylı çizimlere göre açılabilir. Bu, şantiyede kapsamlı delme ihtiyacını azaltır ve delik düzeni önceden doğru bir şekilde tanımlandığında kurulum verimliliğinin artırılmasına yardımcı olabilir.
Uygun İç Mekan Projeleri için Maliyet Verimliliği
Doğal siyah Soğuk Şekillendirilmiş Z Kesitli Çelik, ilave korozyon korumasının gerekli olmadığı kuru, kapalı binalar için uygun maliyetli bir seçenek olabilir. Gereksiz bir koruyucu kaplamadan kaçınmak, gerekli yapısal işlevi korurken malzeme maliyetini kontrol etmeye yardımcı olabilir.
Soğuk Şekillendirilmiş Z Profilli Çelik Nerelerde Kullanılır?
Soğuk Şekillendirilmiş Z Kesitli Çelik, esas olarak hafif yapıdaki ikincil çerçeve uygulamaları için tasarlanmıştır. Tipik kullanımlar şunları içerir:
- Hafif çelik binalar için çatı aşıkları
- Büyük eğimli depo çatı sistemleri
- Endüstriyel atölye çatıları
- Kapalı lojistik ve depolama tesisleri
- Çatı ve duvar ikincil çerçeveleme
- Hafif çelik muhafaza sistemleri
- Fabrika yenileme projeleri
- Çatı panelleri için ikincil destek yapıları
Örneğin, büyük bir kapalı depo, çatı panellerini desteklemek için Z aşıklarını kullanabilir ve aynı zamanda mahya etrafında üst üste binen elemanlardan faydalanabilir. Bir iç mekan fabrika yenilemesinde hafif Z profilleri, gereksiz yapısal ağırlığa yol açmadan pratik ikincil çerçeveleme de sağlayabilir.
Doğru Z Bölümünü Nasıl Seçmelisiniz?
Sadece profil boyutuna göre Z kesiti satın almak, uygun olmayan bir yapısal çözüme yol açabilir. Alıcıların aşağıdaki faktörleri birlikte değerlendirmesi gerekir.
1. Çatı Eğimi
Yaklaşık 10°'nin üzerindeki çatı eğimleri için, üst üste binen aşıkların mühendislik tasarımının bir parçası olduğu durumlarda Z kesitleri özellikle pratik olabilir. Ancak nihai seçim her zaman yapısal çizimlere ve bağlantı tasarımına göre yapılmalıdır.
2. Malzeme Sınıfı
Q235B birçok genel hafif uygulamaya uygun olabilir; Q355B ise daha büyük açıklıklar veya daha zorlu rüzgar ve kar yükleri içeren projeler için daha yüksek mukavemetli bir seçenek sunabilir. Kalite, kesit boyutları ve kalınlığı ile birlikte seçilmelidir.
3. Bölüm Boyutu
Z100–Z140 gibi daha küçük profiller daha hafif ikincil yapılara uygun olabilir. Z160–Z200 birçok depo ve atölye uygulaması için düşünülebilir; Z220–Z300 ise mühendislik hesaplamalarının daha büyük kesit boyutları gerektirdiği durumlarda seçilebilir.
4. Duvar Kalınlığı
Mevcut kalınlık yaklaşık 1,2 ila 3,0 mm arasında değişebilir. Ancak kalınlık hiçbir zaman bağımsız olarak seçilmemelidir. Açıklık, aşık aralığı, rüzgar yükü, kar yükü, bağlantı koşulları ve yapısal hesaplamaların tümü doğru kalınlığı etkiler.
5. Hizmet Ortamı
Doğal siyah çelik, kuru ve kapalı ortamlar için en uygun olanıdır. Yağmura, yoğuşmaya, tuz serpintisine, kıyı havasına, tarımsal neme veya aşındırıcı kimyasallara maruz kalan binalar genellikle galvanizli Z kesiti gibi uygun bir korozyon koruma çözümü gerektirir.
Z Kesitli Çelik ve C Kesitli Çelik
Z ve C kesitlerinin her ikisi de ikincil yapı elemanları olarak yaygın şekilde kullanılmaktadır, ancak geometrileri onları farklı bağlantı düzenlemeleri için uygun kılmaktadır.
| Karşılaştırmak | Z Profil Çelik | C Profil Çelik |
|---|---|---|
| Birincil Kullanım | Çatı ve duvar aşıkları | Çatı ve duvar aşıkları |
| Örtüşen | Flanşlar doğrudan örtüşmeyi destekler | Sürekli örtüşmeye doğal olarak daha az uygundur |
| Çatı Sırtı | Sürekli aşık düzenlemeleri için uygun | Daha çok bağlantı tasarımına bağlıdır |
| Büyük Eğimli Çatılar | Üst üste binmelerin gerekli olduğu durumlarda özellikle pratiktir | Mühendislik tasarımına bağlı olarak da kullanılabilir |
| Sığ Eğimli Çatılar | Kullanılabilir | Ortak seçenek |
| Yapısal Rol | İkincil çerçeveleme / aşık | İkincil çerçeveleme / aşık |
Temel fark sadece harf şeklindeki profil değildir. Z bölümünün ofset flanşları, bitişik aşıkların üst üste binmesi gerektiğinde pratik bir avantaj sağlar. İlgili yapısal profiller hakkında daha fazla bilgi için yapısal çelik profiller aralığına bakın.
Hangi Kalite Kontrolleri Önemlidir?
Z aşıklar için boyutsal doğruluk, birincil çelik çerçeve ve çatı panelleri ile olan bağlantıları doğrudan etkiler. Bu nedenle profesyonel bir üretim ve denetim sistemi hem ham maddelere hem de bitmiş profillere odaklanmalıdır.
- Çelik kalitesi ve gelen bobin muayenesi
- Duvar kalınlığı doğrulaması
- Bölüm yüksekliği ve flanş boyutu kontrolleri
- Profil düzgünlüğü ve büküm muayenesi
- Kesim boyu doğrulaması
- Önceden delinmiş delik konumu denetimi
- Kenar ve yüzey durumu kontrolleri
- Sevkiyat öncesi son görsel ve boyutsal inceleme
Rongheng'in üretim yaklaşımı, çelik bobin muayenesini, aşamalı rulo şekillendirmeyi, CNC kesmeyi, isteğe bağlı delmeyi, düzleştirmeyi ve son boyut muayenesini birleştirir. Bu süreç, proje bazlı kurulum için tutarlı geometriye sahip Z kesitlerinin sağlanmasına yardımcı olur.
Sıkça Sorulan Sorular
S1: Soğuk Şekillendirilmiş Z Profilli Çelik esas olarak ne için kullanılır?
Esas olarak hafif çelik binalarda, depolarda, atölyelerde, lojistik tesislerinde ve diğer uygun yapılarda özellikle çatı ve duvar aşıkları olmak üzere ikincil yapısal eleman olarak kullanılır.
S2: Neden C bölümü yerine Z bölümünü seçmelisiniz?
Birincil avantaj, bitişik aşıkların üst üste binmesine izin veren ofset Z-şekilli flanş konfigürasyonudur. Bu özellikle mahyalar ve geniş eğimli çatılar etrafındaki sürekli çatı desteği düzenlemeleri için yararlı olabilir.
S3: Hangi malzeme sınıfları mevcut?
Yaygın seçenekler arasında Q235B ve Q355B bulunur. Uygun kalite, yapısal tasarıma, açıklığa, yükleme koşullarına, bağlantı gereksinimlerine ve geçerli spesifikasyonlara göre belirlenmelidir.
S4: Z kesitli çelik özelleştirilebilir mi?
Evet. Kesit boyutları, et kalınlığı, sabit uzunluk, bağlantı delikleri, köşe kesimleri ve açılı uç kesimleri proje çizimlerine ve üretim gereksinimlerine göre koordine edilebilir.
Soru 5: Doğal siyah Z kesitli çelik dış mekan kullanımına uygun mudur?
Doğal siyah Z kesitli çelik öncelikle kuru, kapalı, aşındırıcı olmayan ortamlar için uygundur. Dış mekan, kıyı, nemli, yağmura maruz kalan veya kimyasal açıdan agresif ortamlarda genellikle korozyona karşı korumalı uygun bir seçenek kullanılmalıdır.
Çözüm
Soğuk Şekillendirilmiş Z Kesitli Çelik, hafif yapı, tutarlı boyutlar, kullanışlı bükme performansı ve örtüşen bağlantı kapasitesinin pratik bir kombinasyonunu sunar. Bu özellikler onu depolar, endüstriyel atölyeler, lojistik binalar ve diğer uygun hafif çelik yapılardaki çatı aşıkları ve ikincil çerçeveler için özellikle değerli kılmaktadır.
Çatı eğimine, yapısal açıklığa, malzeme kalitesine, kesit boyutuna, duvar kalınlığına, bağlantı tasarımına, yükleme koşullarına ve servis ortamına göre doğru ürün seçilmelidir. Kuru iç mekan binaları için doğal siyah Z profiller ekonomik bir çözüm sağlayabilirken, açık veya aşındırıcı ortamlar galvanizli veya başka şekilde korumalı profiller gerektirebilir.
Yeni bir çelik bina, depo yenileme veya geniş eğimli çatı projesi için Z aşıkları tedarik ediyorsanız Rongheng, kesit boyutları, sabit uzunluklar ve önceden delinmiş bağlantı delikleri dahil olmak üzere standart ve özelleştirilmiş gereksinimleri destekleyebilir. Çizimlerinizi, spesifikasyonlarınızı, miktarınızı ve uygulama koşullarınızı ekibimizle paylaşın vebize UlaşınUygun bir Soğuk Şekillendirilmiş Z Kesitli Çelik çözümü ve proje teklifi için.
