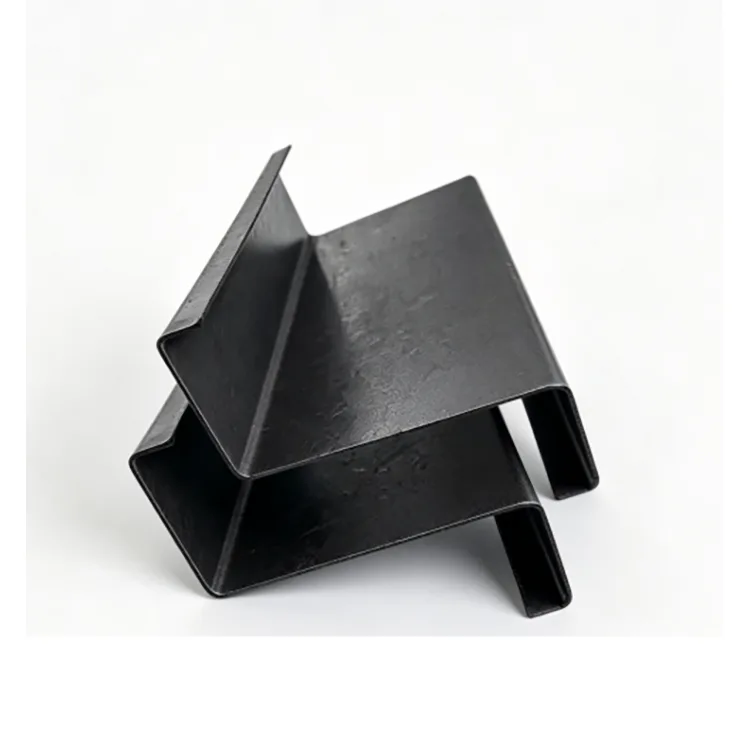

Soğuk Şekillendirilmiş Z Profilli Çelik

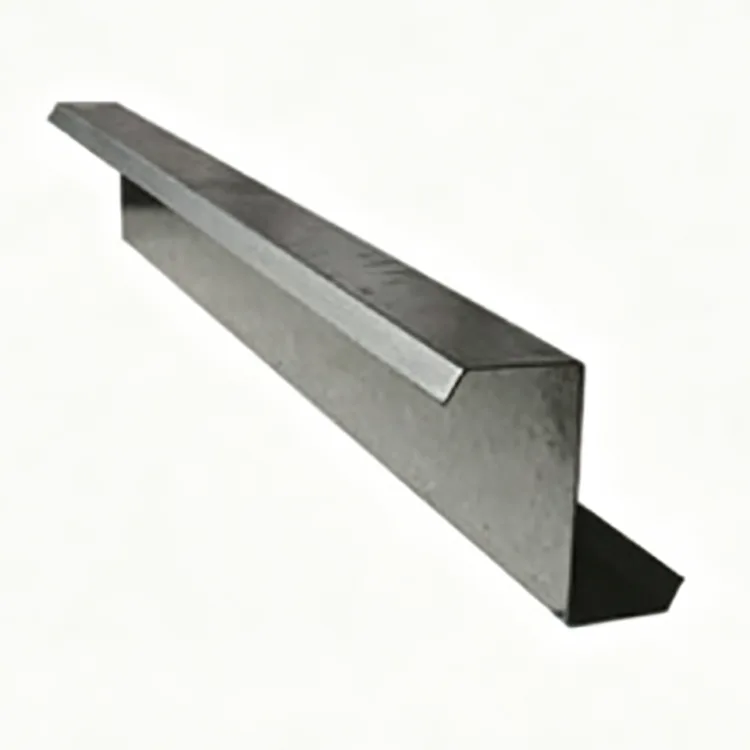

Soğuk Şekillendirilmiş Z Kesitli Çelik, oda sıcaklığında sürekli haddeleme yoluyla sıcak haddelenmiş çelik şeritten üretilen, soğuk şekillendirilmiş ince duvarlı bir çelik kesittir. Şerit, birden fazla şekillendirme standından geçer ve yüksek sıcaklıkta sıcak haddeleme aşaması olmadan kademeli olarak bir Z kesitine şekillendirilir.

Soğuk şekillendirme işlemi boyutsal tutarlılığı artırır ve aynı zamanda çeliğe işlenerek sertleşmeyi de sağlar. Ortaya çıkan bölüm nispeten düşük ağırlığı kullanışlı bükme performansıyla birleştirerek hafif çelik yapılarda çatı ve duvar aşıklarında yaygın olarak kullanılmasını sağlar.

Z şeklindeki profilin başka bir pratik avantajı daha vardır: ofset flanşları bitişik aşıkların üst üste binmesine izin verir. Bu özellikle mahya etrafında sürekli aşık düzenlemelerinin gerekli olduğu geniş eğimli çatılarda kullanışlıdır.

Önerilen ortam: Doğrudan yağmur, tuz spreyi, asit veya alkalin aşındırıcı nemin olmadığı kapalı kapalı binalar, kuru atölyeler ve depolar.

Üretim Süreci

Üretim hattı çelik bobinin muayenesi ile başlar. Tesviye ve düzleştirmeden sonra şerit, birden fazla rulo şekillendirme istasyonundan geçer ve burada kademeli olarak gerekli Z şekilli bölüme bükülür.

Servo CNC kesim, belirtilen eleman uzunluğunu sağlarken, yapısal çizimlere göre otomatik delme de eklenebilir. Bitmiş profiller daha sonra sınıflandırma, paketleme ve depolama öncesinde düzleştirme ve boyutsal incelemeden geçer.

Çelik bobin muayenesi → tesviye ve düzleştirme → aşamalı soğuk haddeleme şekillendirme → Z kesitli şekillendirme → servo CNC sabit uzunlukta kesme → otomatik delme → düzeltme → görsel ve boyutsal inceleme → paketleme ve depolama

Profil geleneksel sıcak haddeleme yerine aşamalı olarak oluşturulduğundan kesit boyutları, düzlük ve delik konumları üretim sırasında sürekli olarak kontrol edilebilir.

Temel Özellikler

Çatı Aşıkları için Neden Z Bölümü Kullanılmalıdır?

Çatı Sırtında Doğrudan Üst üste Binme

Z bölümü ile C bölümü arasındaki en belirgin fark flanşların şeklidir. Ofset Z profili, bitişik elemanların üst üste binmesine izin vererek çatı sırtı boyunca sürekliliğin korunmasına yardımcı olabilir.

10°'nin üzerindeki çatı eğimleri için, Z aşıklar genellikle üst üste binen elemanların yapısal tasarımın bir parçası olduğu pratik bir seçimdir. Bu, ek kesme ihtiyacını azaltır ve kurulumu daha kolay hale getirir.

Daha Düşük Ağırlıkla İyi Bükme Performansı

Z şeklindeki kesit, bükme için faydalı kesit özellikleri sağlar. Soğuk işlemle sertleştirmeyle birleştirildiğinde bu, uygun çatı ve duvar aşık uygulamalarında nispeten ince bir kesitin kullanılmasına olanak tanır.

Daha ağır geleneksel sıcak haddelenmiş profillerle karşılaştırıldığında daha düşük ağırlık, taşıma, kaldırma ve kurulum gereksinimlerini azaltabilir.

Tutarlı Düzlük ve Delik Konumu

Üretim hattında aşamalı rulo şekillendirme, CNC kesme ve ardından düzleştirme kullanılıyor. Bu, profilin düzlüğünü ve bükülmesini kontrol etmeye yardımcı olur.

Önceden delinmiş cıvata delikleri olan aşıklar için doğru delik konumlandırması önemlidir çünkü hatalar aşık ile ana çelik çerçeve arasındaki bağlantıyı etkileyebilir. Teslimattan önce ön delme yapılması, sahadaki kesme ve delme işlerini azaltabilir.

Kuru İç Mekan Projeleri için Daha Düşük Maliyet

Standart ürün galvaniz kaplamasız doğal siyah çelik olarak tedarik edilmektedir. Ek korozyon korumasının gerekli olmadığı kuru, kapalı iç mekan binaları için bu, galvanizli Z profillerle ilgili ek maliyetleri ortadan kaldırır.

Bina yağmura, yoğuşmaya, tuz spreyine veya aşındırıcı ortama maruz kalırsa bunun yerine korozyona karşı korumalı bir versiyon belirlenmelidir.

Kullanışlı Kesim ve Kaynak

Standart üründe galvaniz kaplama bulunmadığından geleneksel kesme ve kaynak işlemleri basittir. Bu, üyelerin yerel ayarlama veya bağlantı çalışması gerektirebileceği iç mekan imalat ve yenileme projeleri sırasında kullanışlıdır.

Tipik Uygulamalar

Ürün esas olarak aşağıdakiler için kullanılır:

Hafif çelik binalarda çatı aşıkları

Büyük eğimli depo çatıları

Endüstriyel atölye çatı sistemleri

Kapalı lojistik ve depolama binaları

Duvar ve çatı ikincil çerçeveleme

Hafif çelik muhafaza sistemleri

Kapalı fabrika yenileme projeleri

Bir binanın ana sütunlarının veya birincil kirişlerinin yerine geçmek yerine, aşık gibi ikincil bir yapı elemanıdır.

Gerçek Proje Uygulamaları

Durum 1: Geniş Eğimli Kapalı Lojistik Depo için Z Aşıklar

Proje, çatı eğimi 12° olan 50.000 m² kapalı lojistik deposunu kapsıyordu. Bina tamamen kapalıydı ve doğrudan yağmura maruz kalmayan kuru bir iç ortamda kullanıldı.

Ana gereksinimler çatı mahyasında doğrudan aşıkların üst üste binmesi, kontrollü çelik yapı maliyeti, daha kısa kurulum süresi ve çatı paneli hizalama sorunları riskinin azaltılmasıydı.

Seçilen malzeme, 1,8–2,0 mm duvar kalınlığına ve önceden delinmiş cıvata deliklerine sahip Q355B Soğuk Şekillendirilmiş Z Kesitli Çelik, Z160–Z200 idi.

Z bölümleri doğrudan üst üste gelebilir, bu da sırt elemanlarının sürekli kalmasına olanak tanır ve sahadaki kesme ve modifikasyon çalışmalarını azaltır. Kurulum süresi %30 oranında kısaldı.

Profillerin düşük bükülmesi, renkli kaplamalı çelik çatı panellerinin daha düzgün oturmasına yardımcı olarak su sızıntısına katkıda bulunabilecek boşlukları azalttı. Daha hafif elemanlar aynı zamanda taşıma ve kaldırma gereksinimlerini de azalttı ve genel çelik yapı maliyeti, sıcak haddelenmiş çelik çözümüne göre %21 daha düşüktü.

The project passed acceptance and has remained in indoor service without rust-related problems.

Durum 2: Endüstriyel Bir Atölyede Hafif Çelik Muhafazanın Yükseltilmesi

İkinci proje eski bir fabrikanın yenilenmesini içeriyordu. Atölyenin içinde nispeten büyük çatı eğimine ve kuru, havalandırılmış bir iç ortama sahip yeni hafif çelik muhafaza yapılarına ihtiyaç vardı.

Seçilen ürün Q235B Soğuk Şekillendirilmiş Z Profilli Çelik, Z120–Z140'tı.

Üyeler, kapsamlı ikincil işlemlere gerek kalmadan montaja hazır olarak teslim edildi. Z şeklindeki üst üste binen yapı, çatı eğimiyle eşleşti ve düz ve sağlam bir muhafaza sisteminin korunmasına yardımcı oldu.

Hafif elemanlar aynı zamanda mevcut fabrika içindeki kurulum işini kısaltırken yenileme maliyetinin de kontrol altında tutulmasına yardımcı oldu.

Z Bölümü Seçim Kılavuzu

Çatı eğimi:

10°'nin üzerindeki çatı eğimlerinde, üst üste binen aşıkların gerekli olduğu durumlarda Z profiller tercih edilen bir seçenektir. Nispeten sığ eğimler için, yapısal tasarıma bağlı olarak C aşıkları da düşünülebilir.

Malzeme sınıfı:

Q235B genel hafif aşık ve muhafaza uygulamaları için uygundur. Daha büyük açıklıklar, daha yüksek rüzgar veya kar yükleri ve daha zorlu yapısal gereksinimler için Q355B, uygun kesit boyutu ve duvar kalınlığıyla birlikte seçilebilir.

Bölüm boyutu:

Daha hafif çatı ve duvar ikincil yapıları için Z100–Z140 düşünülebilir. Z160–Z200 birçok standart depo ve atölye aşık uygulaması için uygundur. Z220–Z300, yapısal tasarımın gerektirdiği daha büyük kesitlerde kullanılabilir.

Duvar kalınlığı:

Mevcut aralık 1,2–3,0 mm'dir. Nihai kalınlık, tek başına kesit boyutundan ziyade açıklık, aşık aralığı, rüzgar yükü, kar yükü, bağlantı koşulları ve yapısal hesaplamalara göre belirlenmelidir.

Çevre:

Kuru, kapalı iç mekan binaları için doğal siyah Z çeliği uygun maliyetli bir seçenek sağlayabilir. Yüksek nem veya yoğuşmanın olduğu atölyelerde uygun bir pas önleyici kaplama düşünülmelidir.

Dış mekan binaları, kıyı alanları, yağmura maruz kalan yapılar veya tarımsal barakalar için doğal siyah çelik versiyonu önerilmez. Galvanizli bir Z kesiti veya korozyona karşı korumalı başka bir çözüm seçilmelidir.

Soğuk Şekillendirilmiş Z Kesitli Çelik ve C Kesitli Çelik

Seçim sonuçta tek başına çatı eğimi yerine yapısal tasarıma göre yapılmalıdır. Z bölümünün örtüşen geometrisi, sürekli aşık bağlantılarının gerekli olduğu durumlarda ana pratik avantajıdır.

Fabrika Kalite Kontrolü

Z aşıklar için boyutsal tutarlılık özellikle önemlidir çünkü bölümlerin ana çelik çerçeve ve çatı panelleri ile doğru bir şekilde bağlanması gerekir.

Bu nedenle kalite kontrolü, çelik rulonun şekillendirme öncesinde yapılmasını, ardından rulo şekillendirme sırasında ve kesim sonrasında kontrolleri kapsar. Temel denetim noktaları arasında malzeme kalitesi, kesit boyutları, duvar kalınlığı, düzlük, büküm, kesme uzunluğu, kenar durumu ve önceden delinmiş delik konumu yer alır.

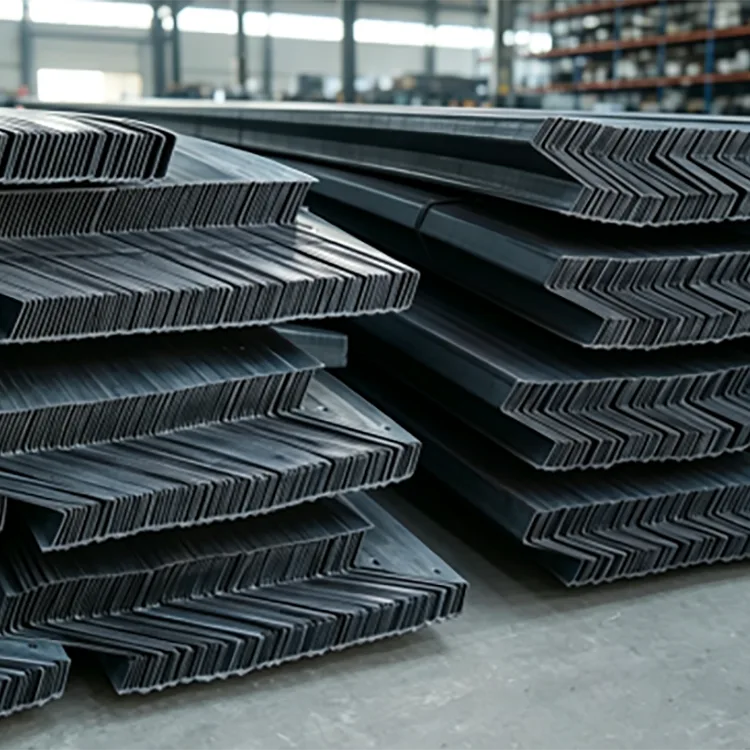

Artık distorsiyonu azaltmak için profiller şekillendirme sonrasında düzleştirilir. Sevkiyattan önce bitmiş elemanlar görsel ve boyutsal olarak incelenir ve ardından boyut ve sipariş gereksinimlerine göre paketlenir.

Toplu siparişler için aynı malzeme kalitesini, bölüm spesifikasyonunu ve işleme parametrelerini korumak, farklı üretim partileri arasında tutarlılığın korunmasına yardımcı olur.

SSS

S1: Z kesiti ve C kesiti çeliği arasında nasıl seçim yapabilirim?

Ana husus çatı ve bağlantı düzenlemesidir. Z profilleri, özellikle daha büyük çatı eğimlerinde, bitişik aşıkların üst üste binmesi ve sırt boyunca devam etmesi gereken çatılar için özellikle kullanışlıdır. C kesitleri daha geniş genel uygulanabilirliğe sahiptir ve yapısal tasarıma bağlı olarak daha sığ çatı eğimleri için kullanılabilir.

S2: Soğuk Şekillendirilmiş Z Profilli Çeliğin bükülmesi kolay mıdır?

Uygun şekilde üretilmiş bir Z kesiti, geçerli standart gereklilikleri dahilinde büküm ve deformasyonu kontrol etmek için aşamalı şekillendirme, boyutlandırma ve düzleştirme işlemlerinden geçer. Seçilen kesit boyutu, duvar kalınlığı, açıklık ve montaj yöntemi de performansını etkiler.

S3: İç mekan Z aşıkının boyanması gerekiyor mu?

Belirgin bir yoğuşma olmadan kuru, havalandırılmış bir iç ortam için, proje gereklilikleri izin veriyorsa, doğal siyah çelik yüzey ek kaplama olmadan kullanılabilir. Nemli atölyeler veya sık yoğuşma olan alanlar için pas önleyici bir kaplama önerilir.

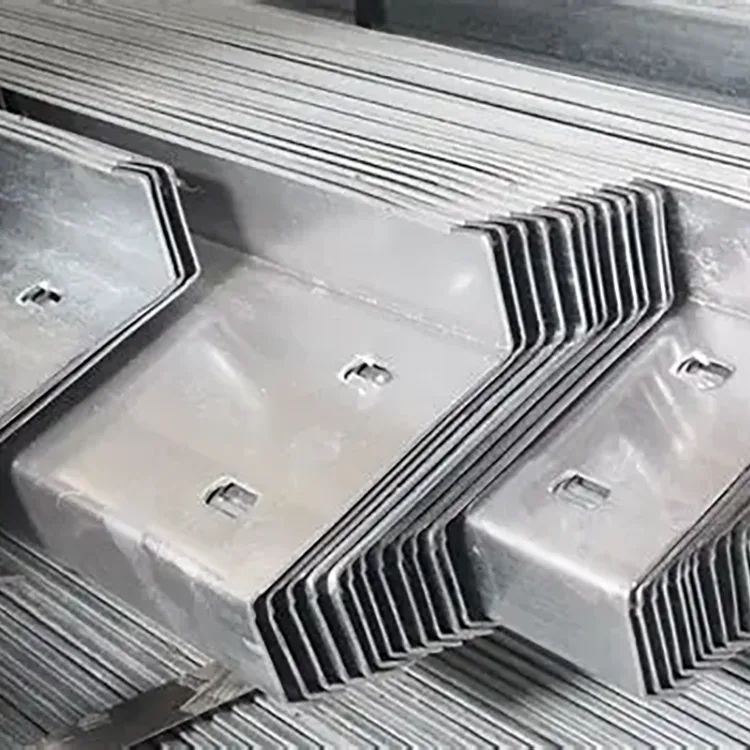

S4: Z profilleri önceden delinmiş deliklerle tedarik edilebilir mi?

Evet. Profiller sevk edilmeden önce yapısal çizimlere göre cıvata delikleri açılabilir. İstenilen bağlantı detaylarına göre köşe kesimleri ve açılı uç kesimleri de üretilebilmektedir.

S5: Uzunluk özelleştirilebilir mi?

Evet. Standart tedarik genellikle 6–12 m aralığında olup, proje çizimlerine ve kesim gereksinimlerine göre standart dışı sabit boylar da üretilebilmektedir.

S6: Doğal siyah Z kesitli çelik dış mekanlarda kullanılabilir mi?

Doğrudan dış mekana maruz kalma, yağmur, kıyı tuzu serpintisi veya aşındırıcı ortamlar için tavsiye edilmez. Bu koşullarda galvanizli veya korozyona karşı korumalı Z profilleri dikkate alınmalıdır.
