Galvanizli Z Aşık

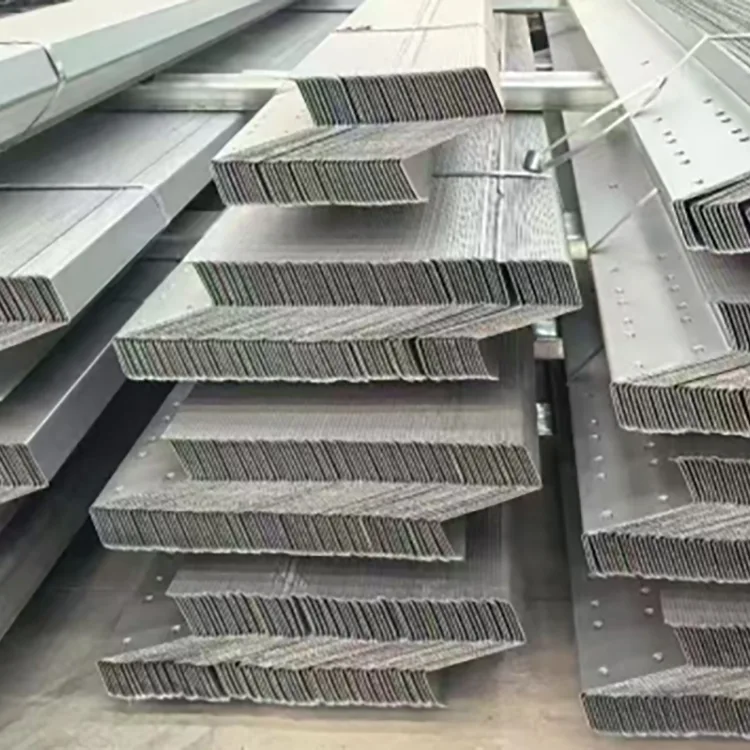

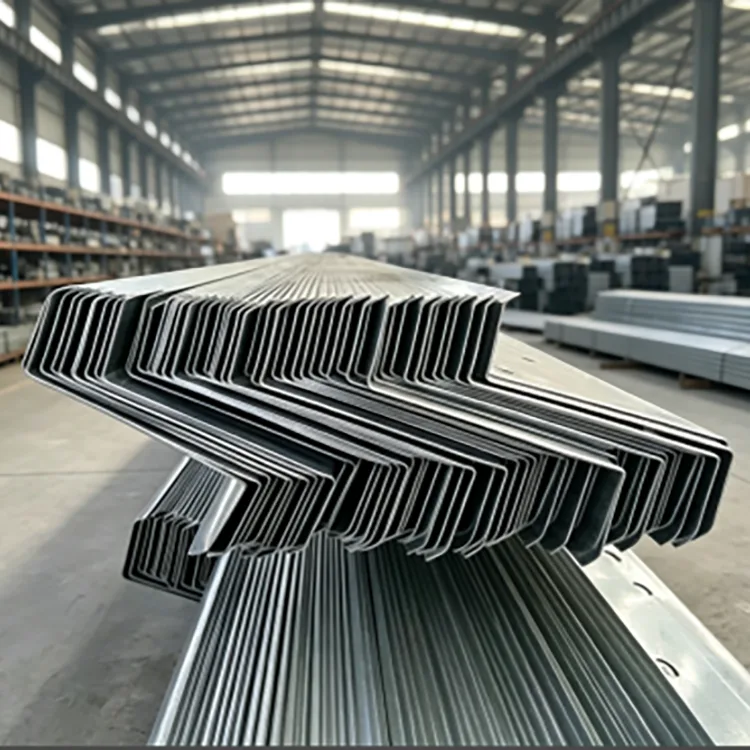

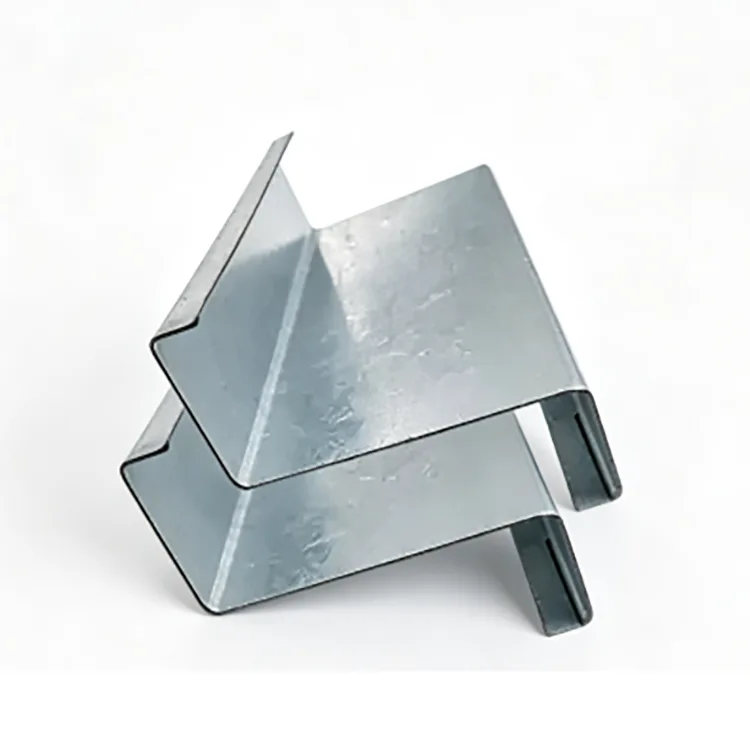

Galvanizli Z aşık, Q235B veya Q355B çelik şeritten yapılmış soğuk şekillendirilmiş bir yapısal bölümdür. Şerit, Z profilini oluşturmak için birden fazla şekillendirme silindirinden geçer, ardından kesme, delme ve köşe işleme yapılır. Bitmiş eleman daha sonra komple bir bölüm olarak asitlenir, eritilir ve sıcak daldırma galvanizlenir.

Z profili esas olarak eğimli çatılarda kullanılır çünkü bitişik elemanlar uçlarında üst üste binebilir. Bu, sürekli aşık hatlarını destekler ve geleneksel C bölümleriyle karşılaştırıldığında ayrı bağlantıları azaltabilir. Geometrisi ve yük kapasitesi tasarıma uygun olduğunda duvar çerçeveleme ve diğer hafif çelik yapılarda da kullanılabilir.

Üretim sırası önemlidir: şekillendirme, kesme ve delme işlemleri galvanizleme öncesinde tamamlanır, böylece tamamlanan Z kesitinin ve işlenmiş alanlarının galvanizleme aşamasında çinko kaplama alması sağlanır.

Z Kesitinin Fark Yarattığı Yer

Bir Z aşıkının tanımlayıcı özelliği, bitişik elemanlar arasındaki örtüşmedir.

Eğimli bir çatıda, bitişik Z bölümlerinin üst ve alt flanşları üst üste gelebilir ve aşık hattının çatı yapısı boyunca devam etmesine izin verebilir. Bu, her açıklıkta ayrı elemanlarla karşılaştırıldığında kesme ve bağlantı işini azaltabilir.

10°'nin üzerinde eğime sahip çatılar genellikle Z-kesitinin örtüşmesinden yararlanmak için daha uygundur. Yaklaşık 8°'nin altında, bir C aşık daha basit bir düzenleme sunabilir.

Z aşıkları duvar aşıkları olarak da kullanılabilir. Son bölüm yapısal çizimleri ve yük hesaplamasını takip etmelidir.

Galvanizleme İmalattan Sonra Yapılır

Çelik şerit ilk önce bitmiş Z kesitine işlenir. Eleman galvaniz banyosuna girmeden önce kesme, delme ve köşe işleri tamamlanır. Daha sonra profilin tamamı temizlenir, eritilir ve yaklaşık 450°C'deki erimiş çinkoya daldırılır.

Çelik bobin → tesviye → soğuk haddeleme → sabit uzunlukta kesme → delme ve köşe kesme → doğrultma ve gerilim giderme → yağdan arındırma ve dekapaj → eritme → kurutma → sıcak daldırma galvanizleme → soğutma ve pasifleştirme → çinko kaplama denetimi → görünüm denetimi → paketleme.

Bu sıralama, oluşturulan köşelerin ve bağlantı deliklerinin tamamlanmış profille birlikte galvanizlenmesine olanak sağlar.

Ana Özellikler

Çinko Kaplama Korozyon Ortamına Uygun Olmalı

Sıradan fabrika çatıları ve tuz spreyi veya kimyasal gazlar içermeyen çatı üstü PV yapıları gibi normal iç dış mekan maruziyetleri için, ≥85 μm ortak bir başlangıç ​​spesifikasyonudur.

Hayvancılık binaları, nemli atölyeler ve nehir kenarı yapıları için 120–180 μm daha yüksek bir kaplama seviyesi sağlar.

Kıyı bölgeleri, limanlar, kimya tesisleri ve atık su çevreleri için önerilen aralık 200–275 μm'ye çıkarılabilir.

Nihai kaplama, projenin korozyon ortamına ve tasarım gereksinimlerine göre onaylanmalıdır.

Q235B mi yoksa Q355B mi?

Sıradan fabrika çatıları, çatı üstü fotovoltaik yapılar ve tarım binaları için, gerekli kesit ve kalınlık hesaplanan yükleri karşıladığında Q235B genellikle yeterlidir.

Q355B geniş açıklıklı aşıklara, yoğun kar alanlarına, güçlü rüzgar bölgelerine ve zorlu kıyı projelerine uygundur. Sağlanan proje verilerine göre Q355B, benzer koşullar altında aynı kesitte yaklaşık %30 daha yüksek yük taşıma kapasitesi sağlayabilir. Bunun daha küçük bir kesite mi yoksa daha düşük çelik tüketimine mi izin vereceği yapısal hesaplamayla belirlenmelidir.

Bu nedenle malzeme kalitesi yapısal gereksinime göre seçilmelidir.

Z Kesiti ve Et Kalınlığı Seçimi

Kesit yüksekliği aşıkın genel geometrisini belirlerken duvar kalınlığı yüke ve deformasyona karşı direnci etkiler.

Duvar kalınlığı için:

1,2–1,4 mm genellikle küçük açıklıklı ve hafif yüklü muhafaza uygulamaları için kullanılır.

Fabrika çatı aşıkları ve çatı üstü fotovoltaik yapılar için ortak aralık 1,5–2,0 mm'dir.

Çatının daha büyük açıklıklara veya daha yüksek kar, rüzgar veya yapısal yüklere sahip olduğu durumlarda 2,2–3,0 mm daha uygundur.

Kesit yüksekliği ve kalınlığı açıklık, aşık aralığı, çatı yükü ve izin verilen sehim ile birlikte seçilmelidir.

Galvanizli Z Aşık Nerelerde Kullanılır

Çelik fabrika çatıları: açıktaki endüstriyel binalar için çatı aşıkları ve duvar aşıkları.

Çatı üstü fotovoltaik sistemler: Z-kesitinin üst üste bindiği özellikle eğimli çatılar aşık düzenlemesini basitleştirebilir.

Coastal buildings: exposed roof and enclosure systems near coastlines and ports, using an increased zinc coating where required.

Hayvancılık ve tarımsal yapılar: Yoğuşmanın çelik korozyonunu hızlandırabileceği yüksek nemli barakalar, seralar ve diğer binalar.

Nemli endüstriyel tesisler: Sıradan siyah çeliğin korozyona karşı ek koruma gerektirdiği atölyelerin etrafındaki çatı ve duvar çerçeveleri.

Dış mekan hafif çelik yapılar: belediyeye ait ve diğer açıkta kalan eğimli çatı yapıları.

Sıcak Daldırma Galvanizlemenin Katkıları

Çinko kaplama bariyer koruması ve fedakarlık koruması sağlar. Çelik alt tabakayı nem ve oksijenden ayırırken çinko aynı zamanda yerel kaplama hasarının olduğu küçük alanların etrafında elektrokimyasal koruma da sağlayabilir.

Bu, çatı aşıkları için faydalıdır çünkü kurulu bir çatı yapısının yeniden boyanması, çeliğin zemin seviyesinde işlenmesinden daha zordur.

Sıcak daldırma galvanizleme, oluşturulan yüzeyler boyunca korozyona karşı koruma sağlar. Kesim ve kaynak sonrası uygun drenaj, bağlantı tasarımı veya saha onarımının yerine geçmez.

Üç Ortak Tedarik Karşılaştırması

Galvanizli Z aşık vs galvanizli C aşık

Z aşık, bitişik elemanların eğimli bir çatı boyunca üst üste gelebildiği durumlarda özellikle kullanışlıdır. C aşık, düz çatılar veya örtüşmenin çok az pratik fayda sağladığı düzenler için genellikle daha uygundur.

Galvanizli Z aşık vs boyalı Z aşık

Boya yüzey koruması sağlar ancak köşeler, delikler, kesikler ve bağlantı noktalarındaki hasarların dikkate alınması gerekir. Tamamlanan profile sıcak daldırma galvaniz uygulanır ve açıktaki çelik için korozyon koruması sağlanır. Sık sık alıntılanan "5-10 kat daha uzun" ömür evrensel bir kural olarak ele alınmamalıdır çünkü boya performansı büyük oranda kaplama sistemine, hazırlığına ve maruz kalmaya bağlıdır.

Sıcak daldırma galvanizli Z aşık vs elektrogalvanizli Z aşık

Elektrogalvanizli kaplamalar normalde sıcak daldırma galvanizli kaplamalardan çok daha incedir. Uzun süreli açık havada maruz kalma için, önemli miktarda çinko koruması gerektiğinde genellikle sıcak daldırma galvanizleme belirtilir.

Alıcıların Sipariş Vermeden Önce Neleri Kontrol Etmesi Gerekir?

Mühendislik ürünü bir çatı projesi için siparişte sadece "Z aşık"tan daha fazlası tanımlanmalıdır.

Bölüm: Z100–Z300 veya çizime özel bir profil.

Duvar kalınlığı: 1,2–3,0 mm.

Çelik kalitesi: Q235B veya Q355B.

Çinko kaplama: maruz kalmaya göre ≥85 μm, 120–180 μm veya 200–275 μm.

Uzunluk: standart veya sabit standart dışı uzunluk.

Delme: çizimlere göre delik çapı, aralık ve konum.

Yüzey: şekillendirme ve imalattan sonra sıcak daldırma galvaniz.

Üreticinin Q355B / Z200 / 2,0 mm / 200 μm çinko / sabit uzunluk / önceden delinmiş gibi net bir spesifikasyonun teklif vermesi ve tutarlı bir şekilde üretim yapması, "galvanizli Z çeliği" için genel bir talepten daha kolaydır.

Bağlantı ve Site İşleme

Ana kesme ve delme işlemleri tercihen galvanizlemeden önce tamamlanmalıdır. Sahada ilave delme veya kesme işlemi kaçınılmazsa, açıkta kalan çelik temizlenmeli ve çinko açısından zengin uygun bir onarım kaplamasıyla işlenmelidir.

Kaynak, kaynağın etrafındaki çinkoyu giderir. Kaynak yapıldıktan sonra bölgenin temizlenmesi ve onarılması gerekir. Yapısal tasarımın izin verdiği durumlarda, galvanizli aşıklarda cıvatalı bağlantıların yönetimi daha kolaydır.

İmalat ve Kalite Kontrol

Üretim kontrolü çelik şeritle başlar. Gelen bobin, rulo şekillendirme öncesinde kalite, kalınlık ve yüzey durumu açısından kontrol edilir.

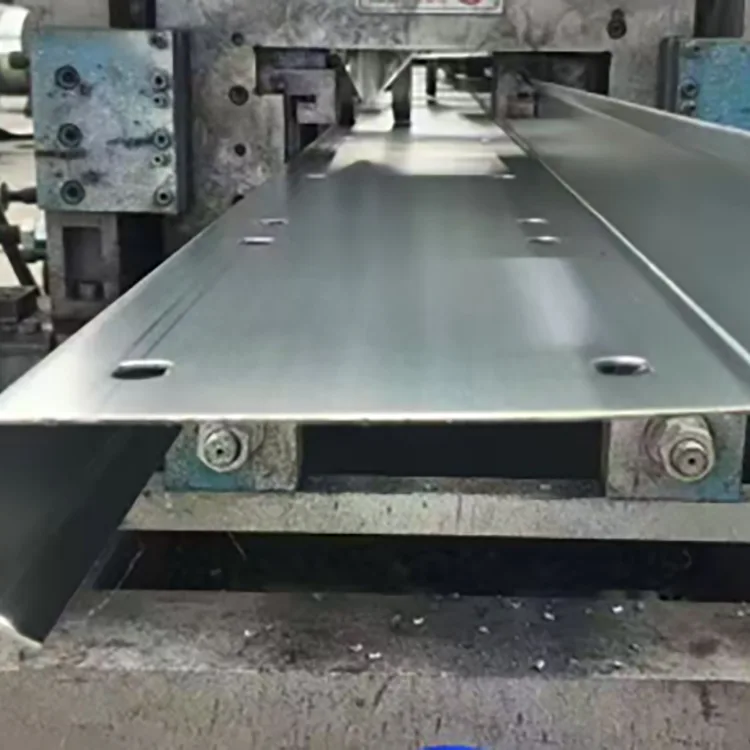

Şekillendirme sırasında boyut kontrolleri kesit yüksekliğine, flanş geometrisine, duvar kalınlığına, düzlüğe ve bükülmeye odaklanır. Delme, onaylanmış çizime göre kontrol edilir.

Galvanizleme sonrasında kaplamanın kapsamı, kalınlığı, görünümü ve çıplak alanlar, soyulma veya aşırı çinko birikmesi gibi kusurlar açısından kontrol edilir. Paketlemeden önce sabit uzunluk doğruluğu ve genel düzlük de kontrol edilir.

Proje Seçim Referansı

İç kısımdaki dik fabrika çatısı veya çatı üstü PV: Q235B, Z160–Z200, 1,5–2,0 mm, ≥85 μm.

Hayvancılık, nemli atölye veya nehir kenarı projesi: Q235B veya Q355B, 120–180 μm.

Kıyı veya liman projesi: Q355B, 200–275 μm, yapısal yüke göre seçilen duvar kalınlığı ile.

Şiddetli rüzgar veya karda geniş açıklıklı çatı: Q355B, daha büyük Z kesiti ve gerektiğinde 2,2–3,0 mm duvar kalınlığı.

Kuru iç mekan çatısı: Kaplamasız, soğuk şekillendirilmiş Z aşık daha ekonomik bir seçim olabilir.

SSS

S1. Z aşıklar üst üste geldiğinde çinko kaplama zarar görür mü?

Normal cıvatalı bindirme, galvaniz kaplamanın iyi yapışma özelliğine sahip olduğu durumlarda geniş yüzeyli soyulmaya neden olmamalıdır. Küçük mekanik hasarlar çinko bakımından zengin tamir boyası ile onarılabilir.

Q2. Galvanizli Z aşıklar kaynak yapılabilir mi?

Evet, ancak kaynağın etrafındaki çinko kaplama ısıdan zarar görecektir. Kaynak sonrası kaynak yapılan bölge temizlenmeli ve onarılmalıdır. Pratik olduğu durumlarda genellikle cıvatalı bağlantılar tercih edilir.

S3. Z aşık sadece çatılar için mi uygundur?

Hayır. Duvar aşıkı olarak da kullanılabilir. Bununla birlikte, C aşıkları genellikle duvar sistemleri için daha uygundur çünkü Z kesitli örtüşme dikey duvar çerçevesinde daha az kullanışlıdır.

S4. 25 yıllık bir çatı üstü PV projesi için galvanizli Z aşık kullanılabilir mi?

Uzun ömürlü PV yapıları için belirtilebilir ancak çinko kaplamanın gerçek ortama uygun olması gerekir. İç ve kıyı projelerinde otomatik olarak aynı kaplama kalınlığı kullanılmamalıdır.

S5. Şekillendirilmeden önce galvanize edilmiş bir Z aşıkını nasıl tanımlarım?

Oluşturulan köşelerde çinko kaplamanın sürekli çatlaması veya soyulması olup olmadığını kontrol edin. Tedarik için üreticinin sürecini onaylayın ve Z bölümünün sıcak daldırmalı galvanizleme öncesinde şekillendirilip delinmesini isteyin.

S6. Üretici önceden delinmiş Z aşıkları tedarik edebilir mi?

Evet. Delik boyutu, aralığı ve konumu yapısal çizimlere göre üretilebilir. Galvanizleme öncesinde delme işleminin tamamlanması aynı zamanda galvanizleme aşamasında işlenen alanların çinko almasını sağlar.

S7. Kıyıya yakın yerlerde hangi çinko kaplama kullanılmalıdır?

Güçlü kıyı maruziyeti için, başlangıç ​​gereksinimi olarak 200-275 μm'lik bir kaplama belirtilebilir. Nihai kaplama projenin korozyon koşullarına ve ilgili spesifikasyonlara göre belirlenmelidir.

S8. Daha kalın bir Z aşık her zaman daha mı iyidir?

Hayır. Daha kalın bir duvar çelik tüketimini ve maliyetini artırır. Doğru kalınlık açıklık, aralık, rüzgar ve kar yükleri, kesit yüksekliği ve yapısal hesaplamaya bağlıdır.
