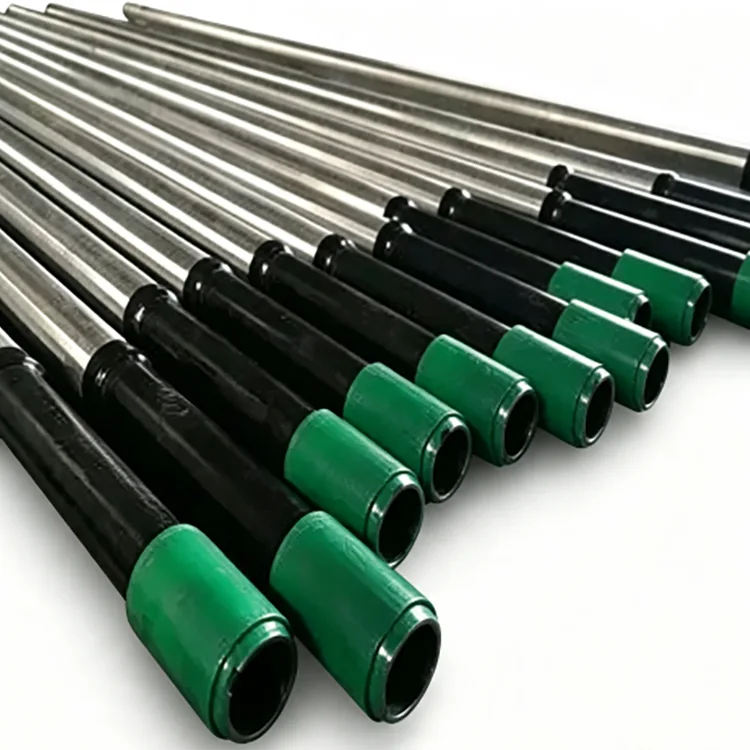

Petrol Sahası Dikişsiz Muhafaza Borusu

Petrol sahası dikişsiz muhafaza borusu açılan kuyuya yerleştirilir ve daha sonra yerine çimentolanır. Üretilen sıvıları taşımak için normalde mahfazanın içine yerleştirilen boruların aksine, mahfaza kuyu yapısının bir parçası olarak kalır ve formasyon basıncı, çimentolama, delme ve üretim operasyonlarından kaynaklanan yüklere dayanmalıdır.

Petrol sahası siparişlerinde kalite, dış çap, et kalınlığı, bağlantı, uzunluk ve muayene gereklilikleri birlikte belirtilmelidir. Gövde performansı yalnızca çelik kalitesine göre değerlendirilemez.

Standartlar ve Spesifikasyonlar

API 5CT, petrol ve gaz kuyularında kullanılan muhafaza ve boru sistemlerine yönelik ana uluslararası spesifikasyondur. En son API 5CT baskısı, 2025'te yayınlanan bir ek ile 11. baskıdır.

Çin projeleri için GB/T 19830-2023, petrol ve gaz kuyularında muhafaza veya boru sistemi olarak kullanılan çelik borulara yönelik mevcut ulusal standarttır. 1 Mart 2024'te yürürlüğe girdi ve GB/T 19830-2017'nin yerini aldı.

Gerçek kasa boyutu ve performans derecesi, yalnızca kuyu derinliğinden ziyade kuyu programından, kasa tasarımından ve geçerli standarttan seçilmelidir.

Çelik Kalitesi Seçimi

J55 ve K55, kuyu koşullarının daha yüksek mukavemetli kaliteler gerektirmediği geleneksel muhafaza uygulamalarında yaygın olarak kullanılır. K55, J55'ten daha yüksek bir belirlenmiş akma dayanımı seviyesi sağlar ve tasarım gerektirdiğinde seçilebilir.

N80, geleneksel tatlı servis kuyuları için daha yüksek mukavemetin gerekli olduğu yerlerde kullanılır. N80'in ekşi hizmet koşullarına otomatik olarak uygun olduğu düşünülmemelidir.

L80, kontrollü sertlik ve ekşi servis gereksinimlerinin belirtildiği yerlerde yaygın olarak kullanılır. Tam L80 notu ve yeterlilik gereklilikleri, satın alma spesifikasyonunda doğrulanmalıdır.

P110, tasarımın daha yüksek dayanım derecesi gerektirdiği daha derin veya daha yüksek yüklü kuyular da dahil olmak üzere zorlu muhafaza tasarımları için daha yüksek dayanım sağlar.

Q125, yüksek mukavemetli kasa uygulamaları için kullanılır. Bu sadece her kuyucuktaki P110'un yerine geçecek bir ürün değildir; çökme, patlama, eksenel yük, sıcaklık ve bağlantı performansının yine de kontrol edilmesi gerekir.

Petrol sahası dikişsiz muhafaza borusu Seçimi Kuyu Tasarımıyla Başlar

Pratik bir kasa seçim sırası şöyledir:

Kuyu derinliği ve yükü → oluşum basıncı → korozyon koşulları → kasa boyutu → duvar kalınlığı → çelik kalitesi → bağlantı tipi → uzunluk ve muayene gereksinimleri.

Daha derin bir kuyu otomatik olarak en yüksek çelik kalitesini gerektirmez. Muhafaza dizisinin, gerçek delme, çimentolama ve üretim koşulları altında çökme, patlama ve eksenel yüklere karşı kontrol edilmesi gerekir.

Korozyon ve Ekşi Servis Seçimi

H₂S içeren kuyular için malzeme seçimi, sülfür stres çatlama direncine ve sertlik kontrolüne özellikle dikkat edilmesini gerektirir. Standart bir yüksek mukavemetli kalite, belirtilen ekşi hizmet ortamına uygunluğu kontrol edilmeden yükseltilmemeli veya değiştirilmemelidir.

CO₂, klorür ve diğer aşındırıcı koşullar için seçim, geleneksel kaplama kalitelerine ek olarak korozyona dayanıklı alaşımlar veya başka önlemler gerektirebilir. Gerçek sıcaklık, basınç, akışkan bileşimi ve su kimyası teknik spesifikasyona dahil edilmelidir.

Diş Bağlantıları

Bağlantı, yalnızca son işlem seçeneği değil, Petrol Sahası dikişsiz muhafaza boru sisteminin bir parçasıdır.

STC genellikle kuyu koşullarının ve tasarımının geleneksel bir bağlantıya izin verdiği kısa dişli ve kaplin uygulamalarıyla ilişkilendirilir.

LTC daha uzun dişli bir bağlantı sağlar ve daha geniş bir yelpazedeki geleneksel muhafaza uygulamalarında kullanılır.

BTC bir payanda dişi profili kullanır ve daha yüksek bağlantı yük kapasitesinin gerekli olduğu yerlerde yaygın olarak kullanılır.

Yatay kuyular, yüksek basınçlı gaz kuyuları, büyük deplasmanlı kuyular ve diğer zorlu uygulamalar için, gelişmiş sızdırmazlık ve mekanik performans için birinci sınıf bağlantılar belirtilebilir. VAM, FOX ve diğer özel bağlantılar yalnızca müşterinin belirttiği bağlantı tasarımına veya lisans gereksinimlerine göre sağlanmalıdır.

Uzunluk Seçimi

Muhafaza genellikle API aralığı uzunluklarında sağlanır:

Kesin aralık ve uzunluk gereklilikleri geçerli API 5CT tablolarına ve satın alma spesifikasyonlarına uygun olmalıdır. Uzun bağlantılar, muhafaza dizisindeki bağlantı sayısını azaltabilir ancak taşıma ve taşıma gereksinimlerinin de dikkate alınması gerekir.

Tipik Petrol Sahası Uygulamaları

Yüzey ve Ara Muhafaza

Üst kuyu deliğini desteklemek, oluşumları izole etmek ve sonraki sondaj bölümleri için temel sağlamak için kullanılır.

Üretim Gövdesi

Üretim aralığı boyunca kurulur ve son kuyu deliği yapısının bir parçası olarak kullanılır.

Derin ve Yüksek Basınçlı Kuyular

Çökme, patlama ve eksenel yüklerin daha zorlu olduğu durumlarda daha yüksek mukavemetli kaliteler ve uygun duvar kalınlıkları seçilebilir.

Yatay ve Şeyl Kuyuları

Kasa seçiminde geleneksel kasa tasarımına ek olarak bükülme, tork, sürtünme, bağlantı performansı ve hidrolik kırılma yükleri de dikkate alınmalıdır.

İmalat ve Muayene

Dikişsiz kasa, sıcak haddeleme veya delme işlemleriyle çelik kütükten üretilir, ardından belirtilen standarda göre bitirme, boyutsal inceleme ve diş işleme yapılır.

Muayene, geçerli spesifikasyon ve satın alma siparişinin gerektirdiği şekilde kimyasal bileşimi, çekme özelliklerini, uygulanabilir olduğu yerde sertliği, boyut kontrollerini, sürüklenme muayenesini, hidrostatik testi ve tahribatsız muayeneyi içerebilir.

Diş boyutları ve ölçüleri de önemlidir çünkü bağlantı performansı doğru işleme, ölçme ve kaplin uyumuna bağlıdır.

Tedarik ve İşleme

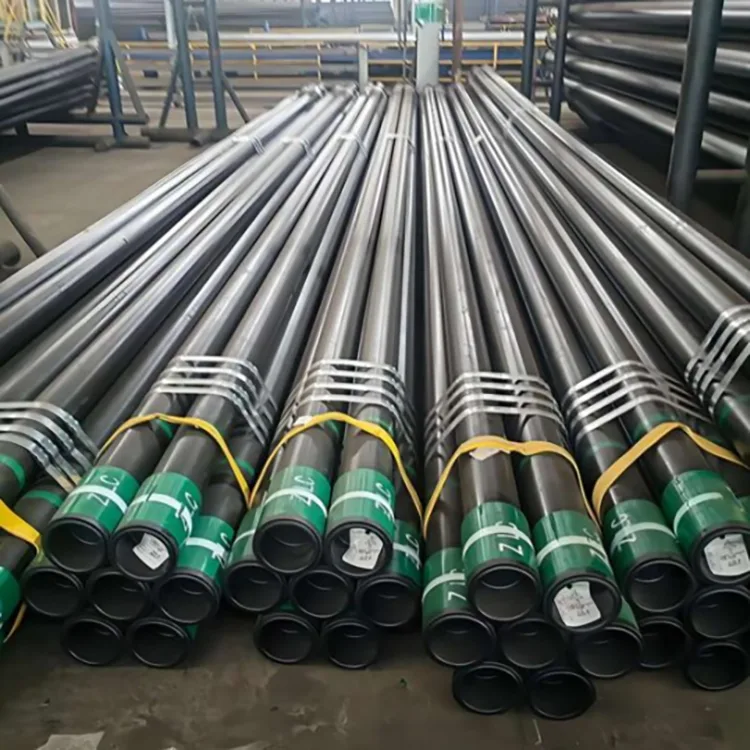

İstenilen çelik kalitesine, dış çapına, et kalınlığına, diş tipine ve uzunluğuna göre kasa tedarik edebilmekteyiz. Belirtilen bağlantıya göre dişli ve akuple ürünler hazırlanabilir.

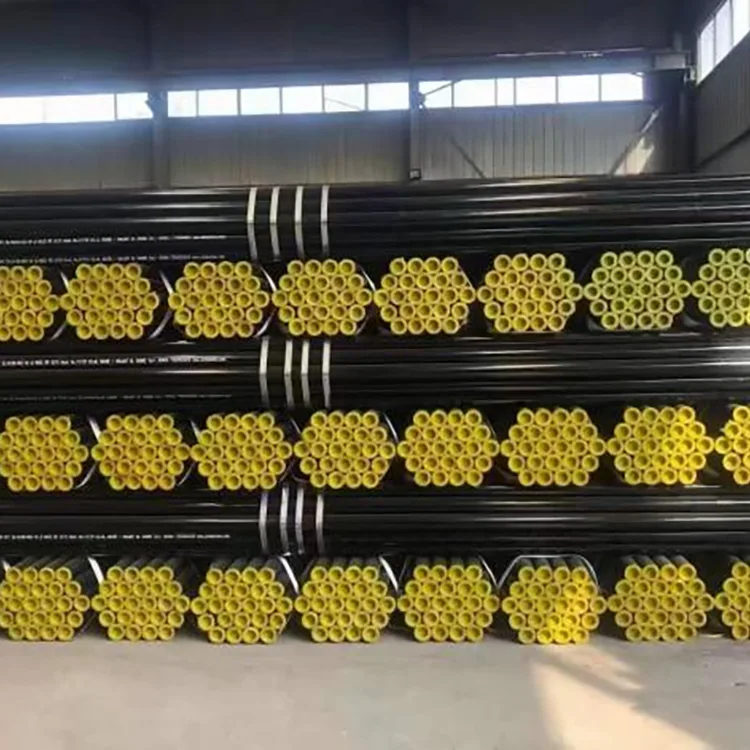

İhracat siparişlerinde mahfaza, gerektiğinde iplik koruyucuları ve uç koruması kullanılarak konteyner veya toplu taşıma için paketlenebilir ve paketlenebilir.

Proje siparişleri ayrıca müşteri gereksinimlerine göre muayene belgelerini ve SGS, BV veya TÜV gibi üçüncü taraf muayene düzenlemelerini de içerebilir.

SSS

S1: Tüm petrol sahası kaplamaları kusursuz mu?

Hayır. API 5CT hem dikişsiz hem de elektrik kaynaklı kasa ürünlerini içerir. Proje özellikle dikişsiz kasa gerektirdiğinde, satın alma spesifikasyonunda üretim tipi açıkça belirtilmelidir.

S2: Petrol sahası dikişsiz muhafaza borusu için hangi standardı kullanmalıyım?

API 5CT, uluslararası petrol ve gaz projelerinde yaygın olarak kullanılmaktadır. Çin ulusal standartlı projeler için GB/T 19830-2023, kasa veya borulara yönelik çelik boruları kapsayan mevcut standarttır.

S3: J55, N80, L80, P110 veya Q125'i nasıl seçerim?

Seçim, gövde tasarım yüklerine ve servis ortamına bağlıdır. J55 ve K55 geleneksel uygulamalar için yaygındır; N80 ve P110 daha yüksek mukavemet sağlar; L80, ekşi hizmet gerekliliklerinin geçerli olduğu yerlerde yaygın olarak belirtilir; Q125 daha yüksek mukavemetli uygulamalar için kullanılır. Nihai seçim kuyu tasarımına ve geçerli spesifikasyona göre yapılmalıdır.

S4: Ekşi kuyularda N80 veya P110 kullanılabilir mi?

H₂S servisi için gövdeyi yalnızca dayanıklılığa göre seçmeyin. Ekşi servis uygunluğu kaliteye, sertliğe, malzeme durumuna ve çevresel gereksinimlere bağlıdır. Muhafaza, geçerli ekşi servis gerekliliklerine göre belirtilmelidir.

S5: Muhafaza, boru ve sondaj borusu arasındaki fark nedir?

Kuyu deliğini desteklemek ve izole etmek için muhafaza monte edilir ve çimentolanır. Üretilen sıvıları taşımak için kasanın içine boru yerleştirilir. Sondaj borusu sondaj sırasında kullanılır ve sondaj işleminden sonra çıkarılır.

S6: Dişli ve kaplinli kasa tedarik edebilir misiniz?

Evet. Muhafaza, kaplinler, diş koruyucuları ve gerekli inceleme belgeleriyle birlikte belirtilen API dişli tipleri veya projeye özel premium bağlantılarla birlikte tedarik edilebilir.
