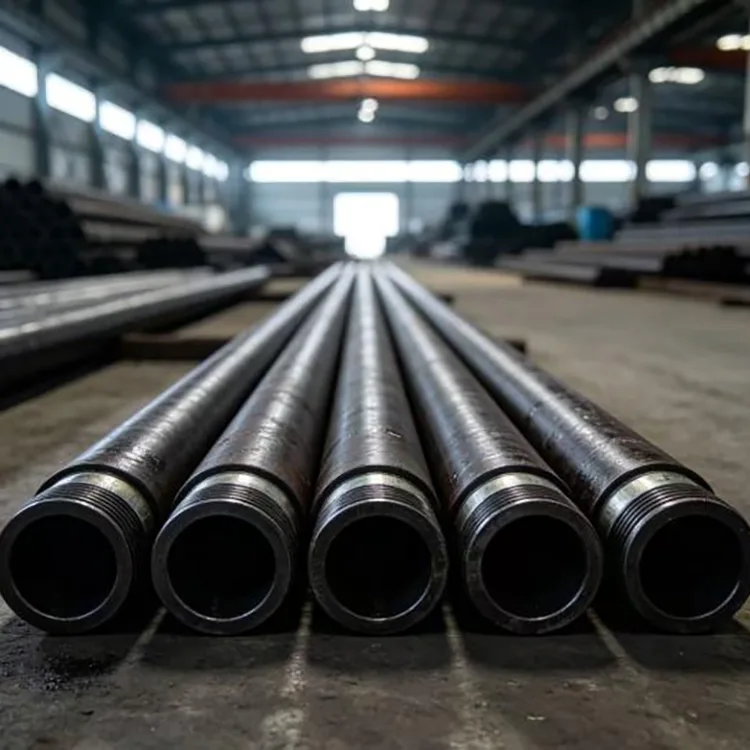

Petrol Sahası için Dikişsiz Petrol Boruları

Petrol Sahası için Dikişsiz Petrol Borusu, üretilen sıvıların yüzeye çıktığı veya enjekte edilen sıvıların formasyona girdiği borudur. Bu nedenle seçimi iç basınç, sıvı bileşimi, sıcaklık, kuyu derinliği, tekrarlanan çalışma işlemleri ve bağlantı performansı ile yakından ilgilidir.

Muhafazanın aksine, boru sistemi normalde kuyuya kalıcı olarak yapıştırılmaz. Muhafazanın içinde çıkarılabilir bir ip oluşturur ve bakım, uyarım veya çalışma işlemleri sırasında dışarı çekilebilir.

Standartlar ve Ana Özellikler

API Spec 5CT, boru boyutları, duvar kalınlıkları, çelik kaliteleri ve uç yüzeyleri de dahil olmak üzere kasa ve boruları kapsar. Mevcut API 5CT 11. Sürümü, Haziran 2026 Errata 3 de dahil olmak üzere müteakip ek ve hatalara sahiptir.

Çin projeleri için GB/T 19830-2023, petrol ve gaz kuyularında muhafaza veya boru sistemi olarak kullanılan çelik borulara yönelik mevcut standarttır.

API 5CT şu anda H40, J55, K55, N80, L80, C90, T95, P110 ve Q125 dahil kaliteleri, kesintisiz boru sistemi (NU), harici yükseltilmiş boru sistemi (AB) ve entegre bağlantı borusu (IJ) gibi boru sistemi bağlantılarıyla birlikte listelemektedir.

Sınıf Seçimi

H40, düşük mukavemetinin yeterli olduğu belirli düşük yüklü, sığ kuyu uygulamaları için kullanılabilir.

J55 ve K55 genellikle geleneksel kuyular için belirtilir. Genellikle kuyunun daha yüksek mukavemetli bir kalite gerektirmediği yerlerde seçilirler.

N80, daha zorlu geleneksel hizmet için daha yüksek bir güç seviyesi sağlar, ancak daha yüksek bir kalite, onu otomatik olarak zorlu ortamlara uygun hale getirmez.

Kontrollü malzeme özelliklerinin ve ekşi servis gereksinimlerinin belirtildiği yerlerde genellikle L80 seçilir. Tam L80 tipi siparişte belirtilmelidir.

P110, derin kuyular ve zorlu üretim veya uyarım koşulları dahil olmak üzere daha yüksek mukavemetin gerekli olduğu yerlerde kullanılır.

Kuyu tasarımının aynı zamanda ilgili ek hizmet performansını da gerektirdiği daha yüksek mukavemetli uygulamalar için C90 ve T95 seçilebilir.

Çelik kalitesi, karar verme faktörü olarak yalnızca derinliği kullanmak yerine gerçek kuyu tasarımına göre seçilmelidir.

Kuyu Durumuna Göre Yağ Borusu Seçimi

Geleneksel sığ veya orta derinlikteki tatlı kuyu için J55 veya K55, dayanıklılık ve maliyet arasında pratik bir denge sağlayabilir.

Kuyu derinliği, eksenel yük, basınç veya uyarı yükleri arttığında gövde ve boru tasarımına göre N80 veya P110 düşünülebilir.

H₂S içeren kuyular için boru sistemi, ekşi hizmet koşullarına göre özel olarak seçilmelidir. Kalite, sertlik, ısıl işlem ve çevresel gereksinimler hepsi önemlidir. API 5CT, zorlu hizmetlerde kullanılan çeşitli kaliteler için özel gereksinimler içerir; bu nedenle, yalnızca yüksek mukavemetli bir kaliteyi seçmek yeterli bir ekşi hizmet niteliği değildir.

CO₂ ve klorür açısından zengin ortamlar için, iyi akışkan koşullarının gerektirdiği durumlarda L80 13Cr gibi korozyona dayanıklı borular düşünülebilir. API ayrıca kasa ve boru olarak kullanılan korozyona dayanıklı alaşımlı dikişsiz ürünler için ayrı bir spesifikasyona sahiptir.

Diş Bağlantısı

Boru bağlantısı, yük aktarımını, sızdırmazlığı ve tekrarlanan çalıştırma ve çekme işlemlerine dayanma yeteneğini etkiler.

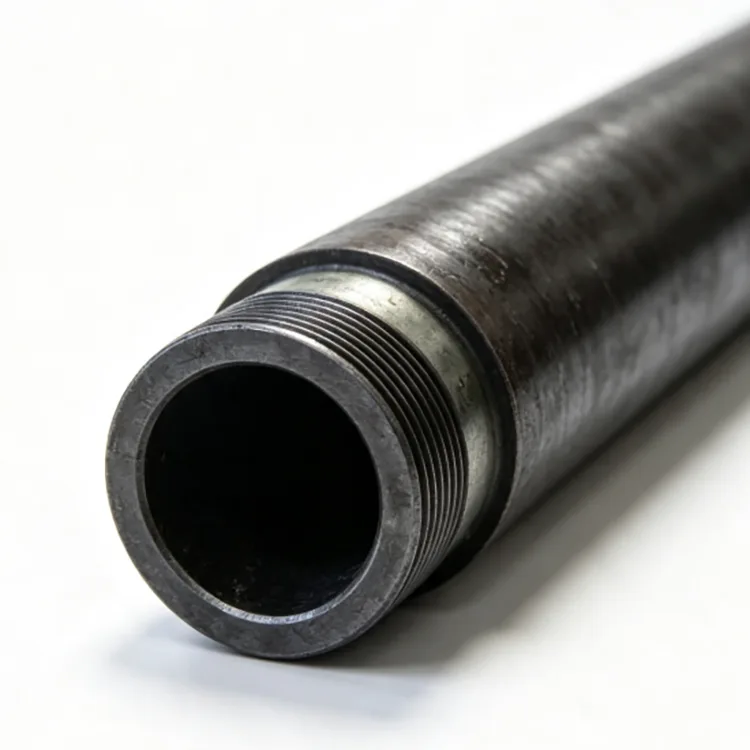

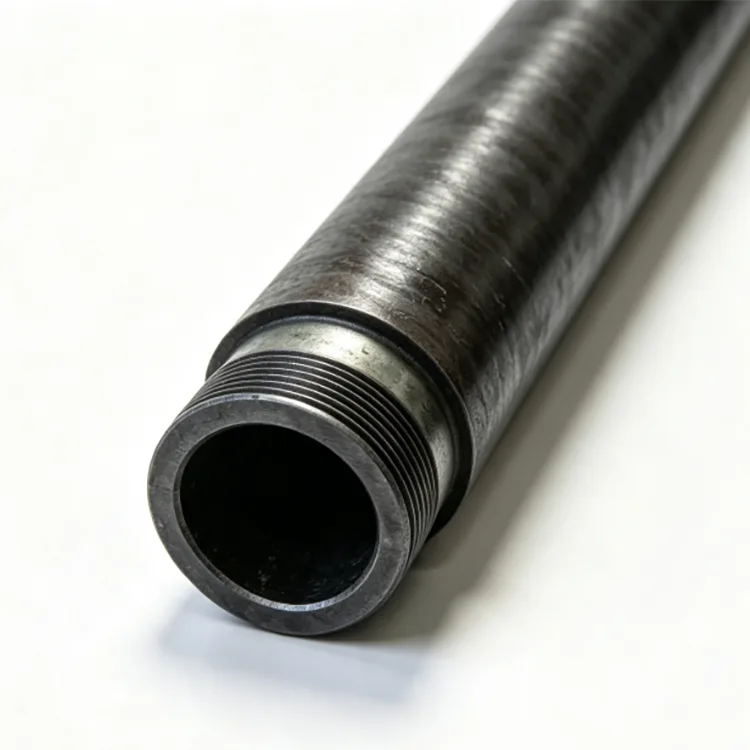

NU kırılmayan boru sistemi, kırılmayan bir tüp ucuna sahiptir ve bağlantı performansının yeterli olduğu geleneksel kuyular için yaygın olarak kullanılır.

AB harici şişirme boruları bağlantı bölümünü arttırır ve genellikle daha yüksek çekme kapasitesi gerektiğinde seçilir.

Kuyu, gelişmiş gaz sızdırmazlığı, tekrarlanan yüklemelere karşı daha fazla direnç veya daha zorlu basınç ve sıcaklık performansı gerektirdiğinde birinci sınıf bağlantılar kullanılır. Genel bir ürün açıklaması olarak özel bir bağlantı adı kullanmak yerine, tam bağlantı proje tarafından belirtilmelidir.

Üretim Süreci

Petrol Sahası için tipik bir Dikişsiz Petrol Borusu üretim rotası, çelik kütük hazırlama, ısıtma, delme, sıcak haddeleme, boyutlandırma, soğutma, düzleştirme, kesme, gerektiğinde ısıl işlem, diş işleme ve son muayeneyi içerir.

Diş işleme özellikle önemlidir çünkü borular servis sırasında tekrar tekrar oluşturulmakta ve kırılmaktadır. Bu nedenle diş boyutları, kaplin uyumu, son durum ve ölçümlerin belirtilen standardı karşılaması gerekir.

Muayene ve Kalite Kontrol

Muayene gereklilikleri kaliteye, ürün özelliklerine ve satın alma siparişine bağlıdır. Bunlar kimyasal bileşim, çekme özellikleri, sertlik, boyutsal muayene, sürüklenme testi, hidrostatik test ve tahribatsız muayeneyi içerebilir.

Dişli borular için diş denetimi ve ölçü kontrolü de önemlidir. Denetim kayıtları ve üçüncü taraf denetimleri proje gereksinimlerine göre düzenlenebilir.

Boru ve Muhafaza

Boru ve muhafazanın her ikisi de aynı kuyuda kullanılır ancak farklı işler gerçekleştirir.

Muhafaza, kuyu deliği desteği ve formasyon izolasyonu sağlar ve normal olarak yerine çimentolanır. Boru, mahfazanın içine monte edilir ve üretilen veya enjekte edilen akışkanlar için akış yolu sağlar. Borular, çalışma işlemleri sırasında geri alınabilir.

Dış çapları, yükleri, bağlantıları ve tasarım fonksiyonları farklı olduğundan kasa ve borular birbirinin yerine kullanılamaz.

Tipik Uygulamalar

Petrol Üretim Kuyuları

Ham petrolü ve ilgili gazı üretim bölgesinden yüzeye taşımak için kullanılır.

Gaz Kuyuları

Basınç, sıcaklık, gaz bileşimi ve bağlantı sızdırmazlık gereklilikleri dikkate alınarak seçilmiştir.

Su Enjeksiyon Kuyuları

Boru malzemesi ve bağlantının enjekte edilen su kalitesine ve çalışma koşullarına uyması gereken enjeksiyon dizileri için kullanılır.

Stimülasyon ve Workover Operasyonları

Boru seçiminde tekrarlanan çalıştırma, çekme, basınç döngüsü ve stimülasyon yüklerinin dikkate alınması gerekir.

Yatay ve Derin Kuyular

Eksenel yük, burkulma, sürüklenme, bağlantı performansı ve basınç koşullarına daha fazla dikkat edilmesi gerekmektedir.

Uzunluk ve Teslimat

API aralığı uzunlukları kasa ve boru programına göre seçilebilir. R2, standart boru siparişleri için yaygın olarak kullanılırken, kuyu tasarımı ve taşıma koşullarının izin verdiği durumlarda daha uzun R3 bağlantıları düşünülebilir.

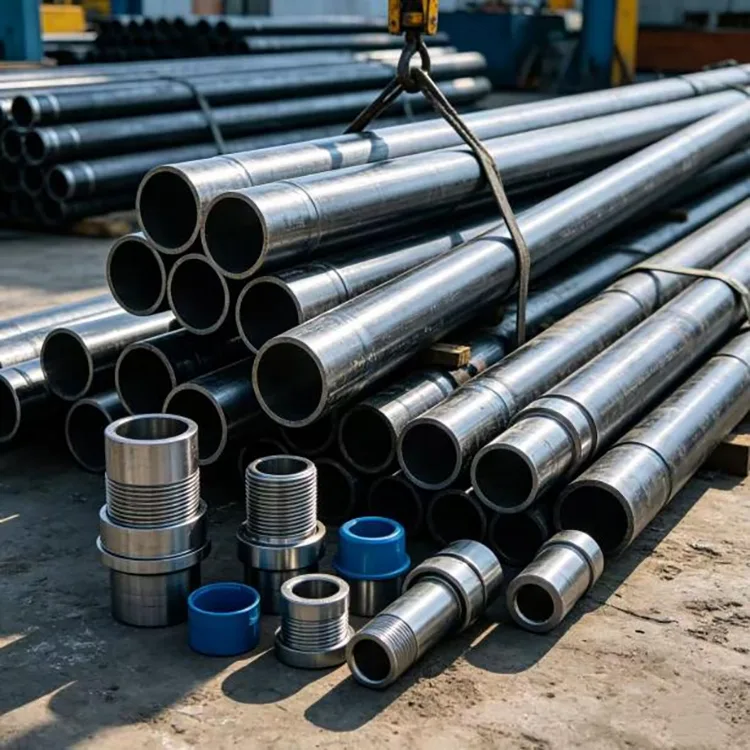

Boru sistemi düz uçlu veya dişli olarak ve belirtilen bağlantıya göre birleştirilmiş olarak tedarik edilebilir. Taşıma ve depolama için iplik koruyucuları ve uygun demetler mevcuttur.

Satın Alma Bilgileri

Fiyat teklifi için boru standardını, kalitesini, nominal dış çapını, duvar kalınlığını veya ağırlık tanımını, bağlantı tipini, uzunluk aralığını, miktarını ve servis koşullarını sağlayın.

Ekşi veya aşındırıcı kuyular için ayrıca H₂S, CO₂, klorür, sıcaklık ve basınç bilgilerini de sağlayın. Bu, yalnızca derinliğe göre seçim yapmak yerine, malzeme ve bağlantının gerçek çalışma ortamına göre kontrol edilmesine olanak tanır.

SSS

S1: Petrol Sahası için Dikişsiz Petrol Boruları ile muhafaza arasındaki temel fark nedir?

Muhafaza, normal olarak yerine çimentolanmış olan dış kuyu deliği desteği ve oluşum izolasyon borusudur. Boru, mahfazanın içine monte edilir ve üretilen veya enjekte edilen sıvıları taşır. Borular, çalışma işlemleri sırasında dışarı çekilebilir.

Soru 2: Petrol kuyuları için izin verilen tek tip dikişsiz boru mudur?

Hayır. API 5CT hem dikişsiz hem de elektrik kaynaklı kasa veya boru ürünlerini kapsar. Dikişsiz boru gerekli olduğunda, satın alma spesifikasyonunda üretim tipi açıkça belirtilmelidir.

S3: NU ve AB boruları arasında nasıl seçim yapabilirim?

NU boru sistemi kesintisiz bir bağlantıya sahiptir ve bağlantı kapasitesinin yeterli olduğu geleneksel uygulamalarda yaygın olarak kullanılır. AB borularının harici olarak yükseltilmiş bir ucu vardır ve daha yüksek çekme kapasitesi gerektiren uygulamalar için daha büyük bir bağlantı bölümü sağlar. API 5CT, hem NU hem de AB boru bağlantılarını tanır.

S4: P110 boruları ekşi bir kuyuda kullanılabilir mi?

Ekşi hizmet uygunluğunu yalnızca güçten belirlemeyin. H₂S servisi belirtilen kalitenin, ısıl işlemin, sertliğin ve çevre koşullarının kontrol edilmesini gerektirir. Borular geçerli ekşi servis gerekliliklerine göre sipariş edilmelidir.

S5: Petrol Sahası için Dikişsiz Petrol Borusunu seçmek için hangi bilgiler gereklidir?

Temel bilgiler boru boyutunu, duvar kalınlığını veya ağırlığını, çelik kalitesini, bağlantısını, uzunluğunu ve miktarını içerir. Uygun mühendislik seçimi için kuyu derinliği, basınç, sıcaklık ve akışkan bileşimi de sağlanmalıdır.

S6: Borular dişli ve bağlı olarak tedarik edilebilir mi?

Evet. Boru sistemi, NU, EU veya IJ gibi belirli API bağlantılarının yanı sıra uygun olduğu yerde projeye özel premium bağlantılarla da tedarik edilebilir.
