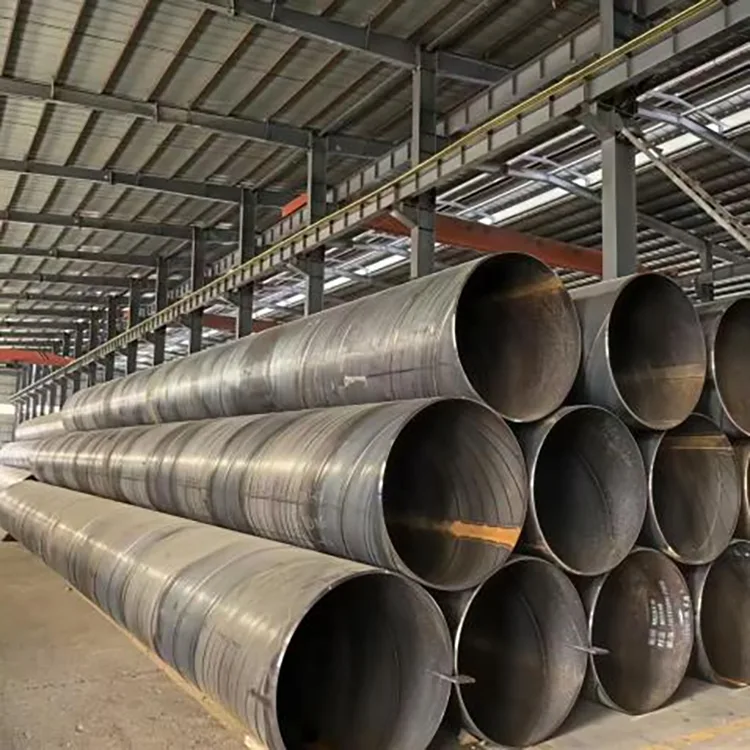

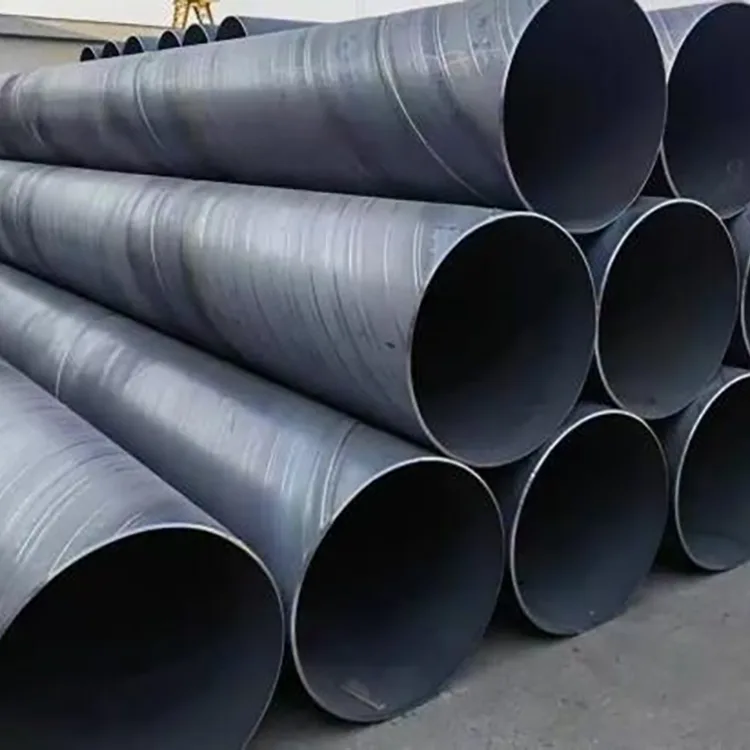

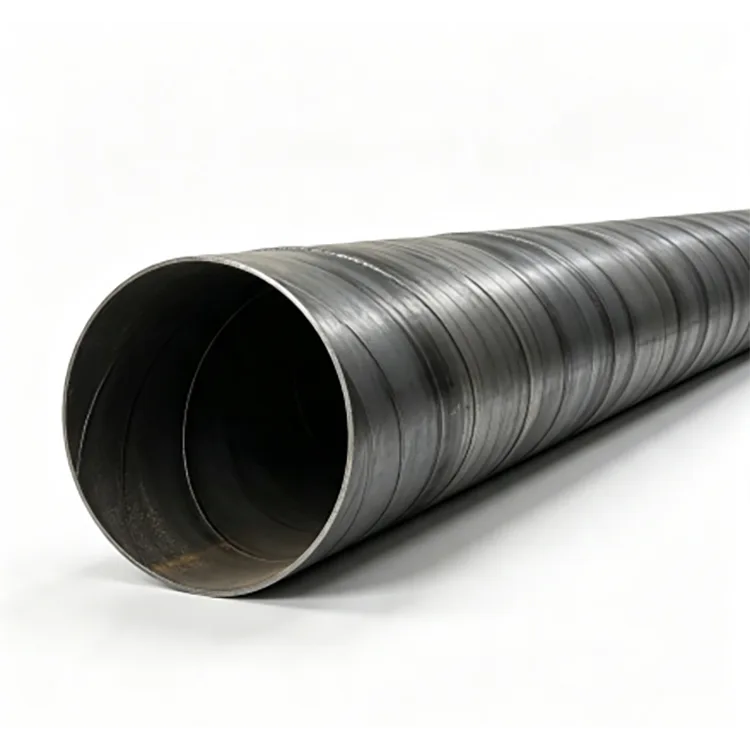

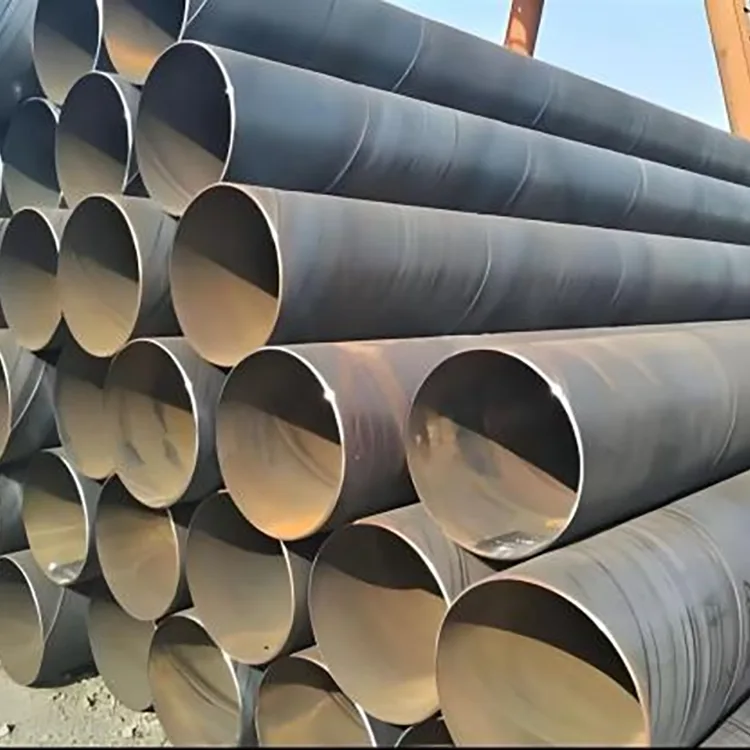

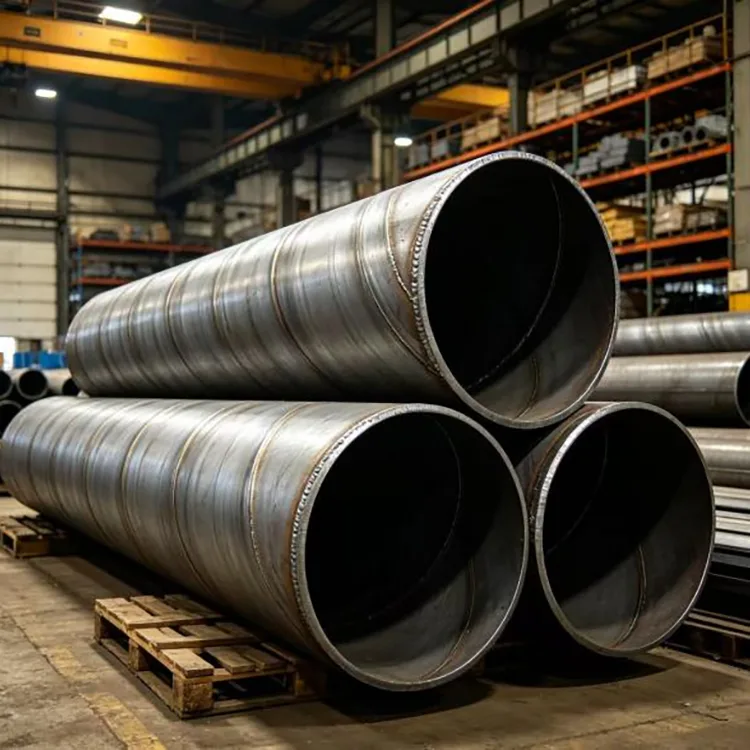

Spiral Kaynaklı Çelik Boru

Büyük çaplı boru hatları için en düşük satın alma fiyatı her zaman en düşük proje maliyeti olmayabilir. Duvar kalınlığı, kaynak kalitesi, boyutsal doğruluk, korozyon koruması ve muayene kayıtları; hepsi kurulumu, basınç performansını ve uzun vadeli bakımı etkiler.

Rongheng Spiral Kaynaklı Çelik Boru, nitelikli sıcak haddelenmiş çelik şeritten CNC spiral şekillendirme ve otomatik çift taraflı tozaltı ark kaynağı yoluyla üretilir. Mevcut çap aralığı 219–3.620 mm, duvar kalınlıkları ise 6–30 mm'dir. Malzeme seçenekleri arasında yaygın belediye, yapısal, kazık, su iletimi ve boru hattı uygulamalarını kapsayan Q235B, Q355B ve L245–L485 yer alır.

Her üretim siparişi, hammadde, şekillendirme, kaynak, boyutlar, kaynak kalitesi, hidrostatik test ve bitmiş yüzey durumunu kapsayan tanımlanmış bir denetim sürecini takip eder. Ek koruma gerektiren projeler için boru, servis ortamına göre 3PE veya epoksi kömür katranı kaplama gibi özelleştirilmiş korozyon önleyici sistemlerle tedarik edilebilir.

Odak noktası basittir: Belirtilen duvar kalınlığını ve malzemeyi sağlayın, gerekli incelemeleri belgeleyin ve doğrudan sahada kullanılabilecek boru uçları ve kaplama koşullarını sağlayın.

Temel Özellikler

Altyapı Boru Hatları için Geniş Çap Aralığı

Spiral kaynaklı yapı özellikle büyük çaplı borular için uygundur çünkü çelik şerit sürekli olarak çok çeşitli boru çaplarına dönüştürülebilir.

Rongheng, standart üretim aralığı olarak 6–30 mm et kalınlığına sahip, 219 mm'den 3.620 mm dış çapa kadar boru tedarik ediyor. 6 m, 9 m ve 12 m sabit boyları mevcut olup, proje çizimlerine ve spesifikasyonlara göre standart dışı boylar ve özel et kalınlıkları da üretilebilmektedir.

Çift Taraflı Tozaltı Kaynağı

Boru otomatik çift taraflı tozaltı kaynağı kullanılarak üretilmektedir. Üretim uzunluğu boyunca tutarlı boru geometrisini ve kaynak kalitesini korumak için şekillendirme ve kaynaklama işlemi kontrol edilir.

Yeterli kaynak nüfuziyeti ve tutarlı bir kaynaklı bağlantı elde etmek için iç ve dış kaynak yapılır. Kaynak muayenesi, imalattan sonra yalnızca görsel muayeneye dayanmak yerine, üretim kalite kontrol sürecine dahil edilir.

Kararlı Duvar Kalınlığı ve Basınç Performansı

Gömülü su, drenaj ve basınçlı boru hattı projeleri için duvar kalınlığı önemli bir satın alma özelliğidir. Nominal çap tek başına bir borunun uygulamaya uygun olup olmadığını belirlemez.

Rongheng, duvar kalınlığını ilgili spesifikasyona göre kontrol eder ve proje kabulü için malzeme, boyut ve muayene sonuçlarını belgeleyebilir. Alıcılar ayrıca satın alma sözleşmesinde duvar kalınlığı toleransı, kaynak muayenesi ve hidrostatik test gerekliliklerini de belirtebilirler.

Farklı Ortamlar için Korozyon Koruması

Projenin kendi kaplamasını sağladığı veya servis ortamının ek korozyon koruması gerektirmediği durumlarda çıplak spiral kaynaklı çelik boru kullanılabilir.

Gömülü boru hatları, nemli alanlar, tuzlu toprak veya kıyı projeleri için Rongheng farklı harici korozyon koruma sistemleri tedarik edebilir. 3PE kaplama, epoksi kömür katranı kaplama ve diğer özel sistemler toprak koşullarına, taşınan ortama, tasarım ömrüne ve proje gereksinimlerine göre seçilebilir.

3PE kaplı boru için sağlanan üretim spesifikasyonu aşağıdaki gibi gereklilikleri içerebilir:

● Soyulma mukavemeti: ≥50 N/cm

● Yapışma: ≥8 MPa

Uygun kaplama sistemi yalnızca boru çapına göre seçilmek yerine proje spesifikasyonuna göre onaylanmalıdır.

Saha Kaynağı için Uç Eğimi

Boru uçları, müşterinin kaynak prosedürüne ve saha bağlantı gereksinimlerine uyacak şekilde kontrollü eğim boyutlarıyla işlenebilir.

Son hazırlık şunları içerebilir:

● Standart eğim verme

● Uç yüz bitirme

● Çapak alma

● Boyutsal düzeltme

● Çizimlere göre özel uç hazırlığı

Bu, özellikle büyük çaplı boru hattı kurulumunda, saha bağlantı kaynağı öncesinde gereken hazırlık miktarını azaltır.

Teknik Özellikler

Üretim Süreci

Üretim süreci, büyük çaplı boru kalitesini en doğrudan etkileyen noktalar etrafında organize edilmektedir.

1. Sıcak Haddelenmiş Çelik Şerit Muayenesi

Gelen çelik şerit, şekillendirmeden önce gerekli malzeme kalitesine ve üretim spesifikasyonuna göre kontrol edilir. Proje izlenebilirliği için malzeme dokümantasyonu sağlanabilir.

2. Tesviye ve Hazırlık

Çelik şerit şekillendirme işlemine girmeden önce dengelenir. Doğru şerit hazırlığı, tutarlı şekillendirme koşullarının ve boru geometrisinin korunmasına yardımcı olur.

3. CNC Spiral Şekillendirme

Şerit sürekli olarak belirtilen spiral çapta şekillendirilir. Şekillendirme parametreleri boru çapına, et kalınlığına ve malzeme cinsine göre ayarlanır.

4. İç ve Dış Tozaltı Ark Kaynağı

Spiral bağlantının her iki tarafında otomatik kaynak yapılır. Kaynak parametreleri boru spesifikasyonuna göre kontrol edilir ve denetim kaynak sürekliliğine, nüfuziyete ve potansiyel iç kusurlara odaklanır.

5. Boru Boyutlandırma ve Doğrultma

Kaynak sonrası, bitmiş borunun çapı, yuvarlaklığı ve düzgünlüğü ilgili spesifikasyonlara göre kontrol edilir ve düzeltilir.

6. İşlemeyi Sonlandırın

Boru uçları proje ihtiyacına göre kesilip pahlanır. Sevkiyattan önce özel uç hazırlığı tamamlanabilir.

7. Korozyon Önleyici Kaplama

Gerektiğinde boru, belirtilen dış kaplama sistemini alır. Kaplama durumu, yapışma ve diğer belirtilen özellikler piyasaya sürülmeden önce incelenir.

8. Son Muayene ve Paketleme

Bitmiş borular, paketlenmeden, işaretlenmeden ve sevk edilmeden önce boyut, görünüm ve gerekli performans denetimlerine tabi tutulur.

Kalite Kontrol ve Muayene

Büyük çaplı kaynaklı boru, yalnızca "yüksek kalite" gibi fabrika beyanına güvenmek yerine, ölçülebilir denetim gereklilikleri dikkate alınarak satın alınmalıdır.

Rongheng'in üretim kalite sistemi, üretim sürecini ve bitmiş ürünü kapsayan 16 denetim kontrol noktasını içerir. Sağlanan üretim verileri %99,97'lik genel nihai ürün yeterlilik oranını göstermektedir.

Kaynak Muayenesi

Üretim spesifikasyonu, yalnızca görsel incelemeyle doğrulanamayan kaynak kusurlarını tanımlamak için hem X-ışını hem de ultrasonik testlerin kullanıldığı %100 kaynak muayenesini içerir.

Kesin NDT yöntemi, kabul seviyesi ve raporlama formatı, geçerli standart veya proje spesifikasyonuyla uyumlu hale getirilebilir.

Hidrostatik Test

Geçerli basınçlı boru hattı siparişleri için her boru, çalışma basıncının 1,5 katı basınçta, en az 5 saniye tutma süresiyle ve belirtilen test sırasında sızıntı olmadan hidrostatik teste tabi tutulabilir.

Belirli bir proje için test basıncı, bekletme süresi ve kabul kriterleri üretimden önce teknik anlaşmada teyit edilmelidir.

Boyutsal Muayene

Denetim aşağıdaki gibi temel boyutları kapsar:

● Dış çap

● Duvar kalınlığı

● Boru uzunluğu

● Yuvarlaklık

● Doğruluk

● Eğim boyutları

● Yüzey durumu

Bu özellikle büyük çaplı borular için önemlidir çünkü boyutsal sapmalar saha hizalamasını ve bağlantı kaynağı işini arttırabilir.

Spiral Kaynaklı Çelik Boru ve Küçük Fabrika Tedarik Karşılaştırması

Mühendislik tedariki için önemli karşılaştırma sadece tedarikçinin teklif ettiği fiyat değildir. Alıcılar malzeme kalitesini, gerçek duvar kalınlığını, NDT kapsamını, hidrostatik test gerekliliklerini, kaplama özelliklerini, muayene belgelerini ve teslimat koşullarını aynı teknik temelde karşılaştırmalıdır.

Malzeme Seçim Kılavuzu

Geleneksel Belediye Projeleri için Q235B

Geleneksel belediye su temini, drenaj ve kanalizasyon boru hatları için, tasarım gerekliliklerinin daha yüksek mukavemet gerektirmediği durumlarda genellikle Q235B seçilir.

Mühendislik tasarımı yeterli yapısal performansa ve kontrollü malzeme maliyetine öncelik verdiğinde uygundur.

Daha Yüksek Yapısal Gereksinimler için Q355B

Q355B, belirli ağır hizmet, düşük sıcaklık veya yapısal/kazık uygulamaları dahil olmak üzere daha yüksek malzeme mukavemeti gerektiren uygulamalar için düşünülebilir.

Nihai kalite, tasarım yüküne, sıcaklığa, kaynak gereksinimlerine ve geçerli standarda göre seçilmelidir.

Boru Hattı Uygulamaları için L245–L485

Petrol ve gaz iletim projeleri için gerekli boru hattı standardına ve tasarım koşullarına göre L245–L485 gibi boru hattı çelik kaliteleri belirlenebilir.

Ekşi hizmet veya hidrojen sülfür içeren ortamlar için malzeme seçimi, boru hattı sınıfının tek başına H₂S direnci sağladığını varsaymak yerine, geçerli Ekşi hizmet spesifikasyonuna ve proje gerekliliklerine uygun olmalıdır.

Aşındırıcı ve Kıyı Koşulları

Kıyı, tuzlu toprak veya kimyasal açıdan agresif ortamlar için malzeme ve kaplama birlikte düşünülmelidir.

Uygun olduğunda daha yüksek mukavemetli veya hava koşullarına dayanıklı bir çelik kalitesi belirtilebilir; harici korozyon koruma sistemi ise gerçek toprak, su ve maruz kalma koşullarına göre seçilmelidir.

Tipik Uygulamalar

Spiral kaynaklı çelik boru esas olarak büyük çapın, uzun mesafeli kurulumun veya yapısal kapasitenin sürekli spiral şekillendirmeyi pratik hale getirdiği durumlarda kullanılır.

Belediye Su İletimi

Kentsel su temini, ham su iletimi ve altyapı iyileştirmeleri için geniş çaplı su boru hatları.

Drenaj ve Yağmursuyu Sistemleri

Büyük akışlı drenaj, yağmur suyu tahliyesi ve belediye taşkın kontrol boru hattı projeleri için uygundur.

Kanalizasyon ve Endüstriyel Su

Seçilen malzeme ve dahili korumanın ortam gerekliliklerini karşıladığı durumlarda atık su, proses suyu ve diğer düşük ila orta basınçlı sıvı iletim sistemleri için kullanılır.

Petrol ve Gaz Boru Hattı Projeleri

Boru hattı dereceli spiral kaynaklı boru, uygun iletim uygulamaları için geçerli boru hattı spesifikasyonlarına göre üretilebilir.

Çelik Boru Kazıkları

Büyük çaplı spiral kaynaklı boru, gerekli kazık standardı ve et kalınlığı belirlendiğinde temel ve denizcilik ile ilgili inşaatlar dahil olmak üzere yapısal boru kazıkları olarak da kullanılabilir.

Gömülü Boru Hattı Sistemleri

Gömülü uygulamalar için boru seçiminde tek başına boru çapı yerine dış toprak basıncı, yeraltı suyu, oturma, kaplama sistemi, katodik koruma ve montaj koşulları dikkate alınmalıdır.

Gerçek Proje Uygulamaları

Durum 1: Kentsel Doğal Gaz Boru Hattı Projesi

Bir kentsel gaz boru hattı projesi için Rongheng, 3PE korozyon önleyici kaplamalı yaklaşık 12.000 ton L360 spiral kaynaklı çelik boru tedarik etti.

Proje, mevcut bir kentsel alanda karmaşık yerleşim koşullarını içeriyordu. Tedarik edilen boru proje gereksinimlerine uygun olarak üretilip kaplanmıştır.

Proje işletme kaydına göre, rapor edilen boru hattı sızıntı oranı %0,7 olup, dört yıllık operasyonda herhangi bir güvenlik olayı yaşanmamıştır.

Bu örnek, gömülü boru hattı projelerinde neden malzeme izlenebilirliğinin, kaynak muayenesinin ve harici korozyon korumasının birlikte değerlendirilmesi gerektiğini göstermektedir.

Durum 2: Kentsel Yağmursuyu Drenajının İyileştirilmesi

Kentsel drenaj yenileme projesi için Rongheng, aşağıdakileri içeren yaklaşık 6.800 ton spiral kaynaklı çelik boru tedarik etti:

● Φ1220 × 10 mm

● Φ1420 × 12 mm

Borular, güçlendirilmiş epoksi kömür katranı korozyon önleyici korumayla donatıldı.

Projenin, tıkanma, sızıntı ve yetersiz yağmur suyu boşaltma kapasitesinden etkilenen, yaşlanan kentsel drenaj boru hatlarının yerini alması amaçlandı. Üç yıllık çalışmanın ardından proje kaydında borularda deformasyon, sızıntı veya tıkanma olmadığı rapor edilirken, iyileştirilen sistem yoğun yağış sırasında yağmur suyu drenaj performansını artırdı.

Sipariş Vermeden Önce Seçim Noktaları

Spiral Kaynaklı Çelik Boru için fiyat teklifi talep etmeden önce tedarikçiye aşağıdaki bilgileri sağlayın:

1. Boru boyutu

Tek başına çap yerine dış çapı ve gerekli duvar kalınlığını belirtin.

2. Taşınan ortam

Su, kanalizasyon, gaz, yağ ve endüstriyel sıvılar farklı malzeme, iç koruma ve muayene gereksinimleri gerektirebilir.

3. Çalışma basıncı

Duvar kalınlığının ve test gerekliliklerinin doğru bir şekilde gözden geçirilebilmesi için uygun olduğu yerde tasarım basıncını ve çalışma sıcaklığını sağlayın.

4. Kurulum ortamı

Borunun gömülü mü, yer üstünde mi, su altında mı, kıyıda mı, tuzlu toprakta mı yoksa kimyasal korozyona mı maruz kaldığını belirtiniz.

5. Kaplama gereksinimi

Kaplama kalınlığı ve muayene gereksinimleriyle birlikte 3PE, epoksi kömür katranı, çıplak çelik veya başka bir kaplama sistemini belirtin.

6. Boru uzunluğu ve uç hazırlığı

Eğim boyutları ve sahada kaynak gereksinimleriyle birlikte 6 m, 9 m, 12 m veya özel sabit uzunlukları onaylayın.

7. Denetim ve dokümantasyon

Büyük projeler için, satın alma şartnamesine malzeme sertifikalarını, boyut raporlarını, NDT raporlarını, hidrostatik test kayıtlarını ve kaplama muayene kayıtlarını ekleyin.

Özel İmalat ve Proje Temini

Rongheng, tedariki standart stok boyutlarıyla sınırlamak yerine mühendislik siparişleri için özelleştirilmiş üretimi destekliyor.

Mevcut seçenekler şunları içerir:

● Standart dışı dış çaplar

● Özel et kalınlıkları

● 6–12 m sabit uzunluklar ve diğer belirtilen uzunluklar

● Boru ucuna eğim verme

● Özel son hazırlığı

● 3PE ve diğer korozyon önleyici kaplama sistemleri

● Epoksi kömür katranı kaplama

● Çizimlere göre özel boru bağlantı parçaları ve fabrikasyon kesitler

● Projeye özel inceleme ve dokümantasyon

Büyük hacimli siparişler için üretim ve teslimat programları, proje kurulum sıralarına göre koordine edilebilir.

Fabrika Denetimi ve Alıcı Desteği

Büyük altyapı siparişleri için alıcılar fabrika denetimi ayarlayabilir ve sevkıyattan önce üretim ve denetim kayıtlarını inceleyebilir.

Rongheng şunları sağlar:

● Ön sipariş teknik seçim desteği

● Spesifikasyon incelemesi

● Üretim ilerleme durumu güncellemeleri

● Fabrika denetim düzenlemeleri

● Malzeme ve inceleme belgeleri

● Sevkiyat koordinasyonu

● Kurulumla ilgili teknik danışmanlık

● Satış sonrası teknik destek

Büyük projeler için, üretim ilerlemesi görsel güncellemeler yoluyla da takip edilebilir, böylece alıcılar nakliye ve saha kurulum programlarını önceden koordine edebilir.

SSS

S1. Spiral Kaynaklı Çelik Boru ile düz dikiş kaynaklı boru arasındaki fark nedir?

Çelik şeritten spiral şeklinde şekillendirilir ve helisel bağlantı boyunca kaynaklanır. Bu üretim yöntemi özellikle büyük çaplı borular için pratiktir.

Düz dikiş kaynaklı boru, uzunlamasına bir kaynak kullanır ve genellikle farklı çap aralıkları ve uygulama gereksinimleri için seçilir. Her iki inşaat da her proje için otomatik olarak daha iyi değildir; Seçimi çap, duvar kalınlığı, basınç, montaj yöntemi, malzeme kalitesi ve geçerli standart belirlemelidir.

Q2. Hangi boyutlarda boru tedarik ediyorsunuz?

Standart üretim aralığı 219–3.620 mm dış çap ve 6–30 mm et kalınlığıdır. Standart sabit uzunluklar 6 m, 9 m ve 12 m'yi içerir; standart dışı uzunluklar ve proje siparişleri için özel duvar kalınlıkları mevcuttur.

S3. Standart dışı Spiral Kaynaklı Çelik Boru üretebilir misiniz?

Evet. Özel üretim; çap, et kalınlığı, sabit uzunluk, boru ucu eğimi, özel uç hazırlığı, kaplama ve mühendislik çizimlerinde gösterilen diğer gereksinimleri kapsayabilir.

S4. Boru gömülü boru hatları için kullanılabilir mi?

Evet. Boru et kalınlığı, malzeme kalitesi, dış kaplama, montaj yöntemi ve yapısal hesaplamalar proje gereksinimlerini karşıladığında gömülü su, drenaj ve diğer boru hattı sistemlerine yaygın olarak uygulanabilir.

Gömülü boru hatları için alıcıların toprak koşullarına, yeraltı suyuna, yerleşime, korozyona karşı korumaya ve saha bağlantı yerlerinin arıtılmasına özellikle dikkat etmesi gerekir.

S5. Yetersiz et kalınlığına sahip bir boru satın almaktan nasıl kaçınırım?

Ürünü yalnızca nominal boyuta veya ağırlığa göre yargılamayın. Satın alma sözleşmesinde gerekli duvar kalınlığını ve geçerli toleransı belirtin ve malzeme sertifikaları ile boyutsal inceleme kayıtlarını isteyin.

Büyük projeler için, gelen denetim, borunun birden fazla noktasında rastgele duvar kalınlığı ölçümlerini de içerebilir.

S6. Hangi kaynak muayenesi sağlanabilir?

Üretim spesifikasyonu, ilgili standart veya proje spesifikasyonu tarafından belirlenen geçerli kabul seviyesi ile %100 X-ışını ve ultrasonik kaynak muayenesini destekler.

Denetim raporları proje kalite belgelerinin bir parçası olarak sunulabilir.

S7. Hidrostatik test sağlıyor musunuz?

Evet. Uygulanabilir basınçlı boru hattı siparişleri için hidrostatik testler, çalışma basıncının 1,5 katı basınçta, 5 saniye veya daha fazla tutma süresiyle ve belirtilen test koşulları altında sızıntı olmadan boru boru gerçekleştirilebilir.

S8. Hangi korozyon önleyici kaplamayı seçmeliyim?

Kurulum ortamına ve tasarım ömrüne bağlıdır.

Gömülü boru hatları için, güçlü harici korozyon korumasının gerekli olduğu yerlerde genellikle 3PE dikkate alınır. Uygun projeler için epoksi kömür katran sistemleri de belirtilebilir. Kıyı ve tuzlu toprak uygulamaları, kaplama seçimine, kaplama sürekliliğine ve saha-ekleşim korumasına özellikle dikkat edilmesini gerektirir.

S9. Büyük bir sipariş vermeden önce fabrikayı ziyaret edebilir miyim?

Evet. Alıcılar, üretim alanlarını, denetim tesislerini, bitmiş boru depolamayı ve ilgili kalite belgelerini kapsayan bir fabrika ziyareti ayarlayabilir. Üretim süreci, üretim süreci boyunca video güncellemeleriyle de takip edilebiliyor.

S10. Teklif için hangi bilgileri vermeliyim?

Minimum olarak dış çapı, duvar kalınlığını, malzeme kalitesini, boru uzunluğunu, miktarını, geçerli standardı, taşınan ortamı, çalışma basıncını, kaplama gereksinimini ve son hazırlığı sağlayın.

Eksiksiz bir mühendislik teklifi için çizimler, inceleme gereklilikleri ve teslimat programı da faydalıdır.

İhale Notu

Spiral Kaynaklı Çelik Boru için tedarik sırasında dört öğeye özellikle dikkat edilmelidir: gerçek duvar kalınlığı, kaynak NDT'si, hidrostatik test ve korozyon önleyici kaplama.

Tedarikçi tekliflerinin aynı temelde karşılaştırılabilmesi için bu gereklilikler doğrudan teknik anlaşmaya yazılabilir. Büyük hacimli altyapı projeleri için alıcılar ayrıca fabrika denetimi ayarlayabilir ve sevkıyattan önce üretim ve denetim sürecini gözden geçirebilirler.
