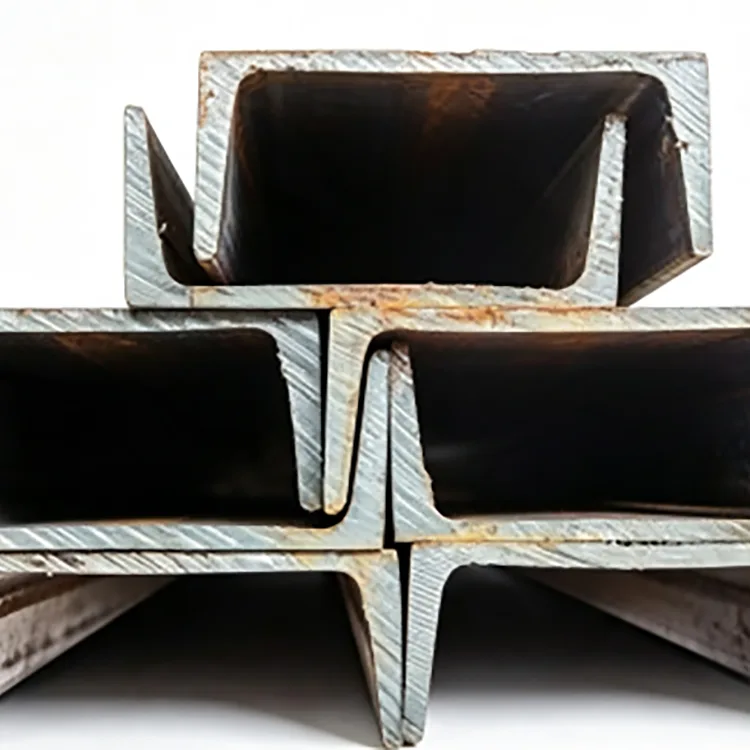

Sıcak Haddelenmiş Çelik Kanal, bir ağ ve bir U profili oluşturan iki flanşa sahip açık bir yapısal çelik bölümdür. Düz şeritlerin bükülmesi veya ayrı plakaların kaynaklanması yerine sıcak haddelenmiş çelik kütüklerle üretilir.
Haddelenmiş U şeklindeki bölüm, yapısal derinlik için bir ağ ve plakaları, braketleri ve diğer bileşenleri bağlamak için flanşlar sağlar. Yaygın olarak yapısal destekler, ekipman tabanları, çerçeveler, destekler ve fabrikasyon çelik işleri için kullanılır.
Rongheng, standart uzunlukları 6 m, 9 m ve 12 m olan, 5#'tan 40#'a kadar düzenli bölümlerde Q235B ve Q355B Sıcak Haddelenmiş Çelik Kanal tedarik ediyor. Proje siparişlerine özel kesim ve anlaşmalı imalat mevcuttur.
| Boyut | Yükseklik (mm) | Bacak Genişliği (mm) | Web Kalınlığı (mm) | Ağırlık (kg/m) | Seviye | Uzunluk (m) |
|---|---|---|---|---|---|---|
| 5# | 50 | 37 | 4.5 | 5.44 | Q235B / Q355B | 6 / 9 / 12 |
| 8# | 80 | 43 | 5.0 | 8.04 | Q235B / Q355B | 6 / 9 / 12 |
| 10# | 100 | 48 | 5.3 | 10.00 | Q235B / Q355B | 6 / 9 / 12 |
| 12# | 120 | 53 | 5.5 | 12.06 | Q235B / Q355B | 6 / 9 / 12 |
| 14# | 140 | 58 | 6.0 | 14.53 | Q235B / Q355B | 6 / 9 / 12 |
| 16# | 160 | 63 | 6.5 | 17.24 | Q235B / Q355B | 6 / 9 / 12 |
| 20# | 200 | 73 | 7.0 | 22.63 | Q235B / Q355B | 6 / 9 / 12 |
| 25# | 250 | 78 | 7.5 | 27.41 | Q235B / Q355B | 6 / 9 / 12 |
Normal tedarik aralığı 5#–40#'ı kapsar. Projeye özel gereksinimler için diğer bölümler tartışılabilir.
Q235Bgenel yapısal imalat, ekipman destekleri, korkuluklar, çerçeveler ve diğer geleneksel çelik işleri için yaygın olarak kullanılır.
Q355BDaha yüksek belirlenmiş bir akma mukavemeti sağlar ve daha ağır destekler ve zorlu ekipman veya altyapı uygulamaları dahil olmak üzere yapısal tasarımın daha fazla malzeme mukavemeti gerektirdiği durumlarda seçilebilir.
Çelik kalitesi, kanal boyutu ve yapısal yük ile birlikte seçilmelidir. Daha yüksek mukavemetli bir kalite, küçük boyutlu bir kesiti yapısal olarak yeterli kılmaz.
Kanal doğrudan sıcak haddeleme yoluyla oluşturulur:
Çelik kütük → ısıtma → kaba haddeleme → ara haddeleme → son haddeleme → boyutlandırma → doğrultma → kesme → muayene → demetleme
Kütük, ağ, flanş genişliği ve genel kesit boyutlarını aşamalı olarak belirleyen bir dizi silindirden geçer. Yuvarlandıktan sonra kanalın boyutları, düzgünlüğü ve yüzey durumu kontrol edilir.
Bölüm, yalnızca boyut veya ağırlığa göre değil, gerçek yapısal gereksinime göre seçilmelidir.
Tedarik için, "ağır kanal çeliği" gibi genel bir tanımlama yerine yapısal çizimde veya çelik programında gösterilen tam kesit numarası tercih edilir.
Sıcak haddelenmiş kanal ve soğuk şekillendirilmiş kanal farklı proseslerle üretilir ve sadece nominal yüksekliğe göre seçilmemelidir.
| Öğe | Sıcak Haddelenmiş Kanal | Soğuk Şekillendirilmiş Kanal |
|---|---|---|
| Üretme | Isıtılmış çelik kütüklerden haddelenmiş | Çelik şeridin bükülmesiyle oluşturulmuştur |
| Tipik kullanım | Yapısal ve daha ağır imalat | Hafif çerçeveleme ve daha ince bölümler |
| Bölüm | Haddelenmiş U şekilli bölüm | Soğuk bükülmüş profil |
Bir tipi diğeriyle değiştirmeden önce kesit geometrisi, kalınlığı ve hesaplanan yapısal kapasitesi kontrol edilmelidir.
Sıcak Haddelenmiş Çelik Kanal ve I Kirişin her ikisi de yapısal bölümlerdir, ancak farklı bölüm gereksinimlerine hizmet ederler.
I şeklindeki kesitin gerekli olduğu kiriş uygulamaları için genellikle bir I kirişi seçilir. Bir kanal genellikle destekler, ekipman tabanları, braketler ve fabrikasyon çerçeveler için uygundur çünkü bileşenler ağ ve flanşlara bağlanabilmektedir.
Belirtilen yapısal bölüm, başka bir bölümün daha kolay bulunabilmesi nedeniyle değiştirilmek yerine proje çizimine uygun olmalıdır.
İnşaat, endüstriyel imalat, makine destek ve altyapı projelerinde kullanılmaktadır.
Standart düz boy olarak temin edilebildiği gibi proje çizimlerine göre de işlenebilir.
Tekrarlayan imalatlarda, önceden kesilmiş ve makinede işlenmiş bölümler kurulum sahasındaki hazırlık çalışmalarını azaltabilir.
Standart ürün, siyah sıcak haddelenmiş durumda, haddelenmiş tufalla ve korozyona karşı koruma kaplaması olmadan tedarik edilir. Uygulamaya bağlı olarak, üretilen çelik daha sonra boyanabilir, toz boyayla kaplanabilir veya sıcak daldırma galvanizlenebilir.
Sıcak daldırmalı galvanizleme gerekli olduğunda, bitmiş bileşenin belirtilen yüzey işlemini alması için ana kesme ve delme işi genellikle galvanizlemeden önce tamamlanmalıdır.
Kalite kontrolü çelik kalitesini, kesit boyutlarını, düzgünlüğünü, yüzey durumunu ve izlenebilirliğini kapsar.
Koyu hadde pulu, sıcak haddelenmiş çeliğin normal bir özelliğidir ve aktif kırmızı-kahverengi korozyondan veya kabul edilemez yüzey kusurlarından ayırt edilmelidir.
Malzeme sertifikaları ve mutabakata varılan muayene kayıtları proje siparişleriyle birlikte temin edilebilir. Sözleşmenin gerektirmesi durumunda üçüncü taraf denetimi de düzenlenebilir.
Siyah sıcak haddelenmiş yüzey korozyona karşı koruma sistemi değildir.
Kuru iç mekan uygulamaları için, proje spesifikasyonunun izin verdiği durumlarda işlenmemiş kanal kullanılabilir. Dış mekan ve nemli ortamlar uygun bir koruyucu kaplama sistemi gerektirir.
Uzun süreli korozyon koruması gerektiğinde sıcak daldırma galvanizleme kullanılabilir. Nihai arıtma, çalışma ortamına ve üretim sırasına göre seçilmelidir.
Endüstriyel fabrika inşaatı için yapısal destekler, çatıyla ilgili elemanlar ve duvar takviyesi için 10#, 12# ve 16# Q235B Sıcak Haddelenmiş Çelik Kanal tedarik edildi. Sağlanan proje kaydı, imalat için tutarlı boyutlar ve düz malzeme gerektiriyordu.
Makine imalatında, yapısal tasarımın daha büyük bir bölüm gerektirdiği durumlarda ekipman tabanları, konveyör destekleri ve fabrikasyon çerçeveler için 20# ve 25# kanal bölümleri kullanılabilir.
Rongheng'in tedarik zinciri, yapısal çelik tedariki, işleme ve bölgesel lojistiğe erişim sağlayan Tianjin Daqiuzhuang'da bulunuyor.
Q235B ve Q355B Sıcak Haddelenmiş Çelik Kanal, standart 6 m, 9 m ve 12 m uzunluklarda, 5#–40# arası normal kesitlerde mevcuttur. Proje siparişleri için özel kesim ve anlaşmalı imalat koordine edilebilir.
İhracat gönderilerinde kanal çeliği paketlenebilir ve konteyner yüklemesi ve uzun mesafe taşımacılığı için hazırlanabilir. Malzeme sertifikaları ve muayene kayıtları satın alma sözleşmesine göre temin edilebilir.
Çin ulusal standardı kapsamındaki çelik profiller için GB/T 706-2016, Eylül 2026 itibarıyla güncelliğini koruyor. GB/T 706-2026 yayınlandı ve 2016 baskısının yerini alarak 1 Aralık 2026'da yürürlüğe girecek.
Yeni standardın yürürlüğe girmesinden önce verilen siparişler için geçerli sürüm, satın alma sözleşmesi ve proje belgelerinde onaylanmalıdır.
Yapısal destekler, ekipman tabanları, fabrika çerçeveleri, depo bileşenleri, makine yapıları, belediye çelik işleri ve fabrikasyon çelik montajlarda kullanılır.
Sıcak haddelenmiş kanal, ısıtılan kütüklerden haddeleme yoluyla üretilirken, soğuk şekillendirilmiş kanal ise çelik şeritlerin bükülmesiyle üretilir. Farklı kesit özelliklerine sahiptirler ve yapısal gereklilikler kontrol edilmeden değiştirilmemelidirler.
No. Q355B daha yüksek bir dayanıma sahiptir ancak gereken kalite yapısal tasarıma bağlıdır. Daha yüksek mukavemetli bir malzeme, daha küçük boyutlu bir kanalı otomatik olarak uygun hale getirmez.
Normal tedarik aralığı 5#–40#'ı kapsar. Listelenen ortak bölümler arasında 5#, 8#, 10#, 12#, 14#, 16#, 20# ve 25# bulunur.
Standart uzunluklar 6 m, 9 m ve 12 m'dir. Proje gereksinimlerine göre özel kesim yapılabilir.
Evet. Sabit uzunlukta kesme, delme, zımbalama, pahlama, taşlama ve diğer mutabakata varılan imalatlar çizimlere göre düzenlenebilir.
Evet. Dış mekan veya nemli servis için korozyon koruması gerektiğinde kanal çeliği önce üretilebilir ve ardından sıcak daldırma galvanizlenebilir.
Hayır. Koyu hadde pulu sıcak haddelemenin normal bir sonucudur. Kırmızı-kahverengi korozyondan, çatlaklardan, laminasyonlardan ve diğer kabul edilemez yüzey kusurlarından ayırt edilmelidir.
Kesit açıklık, yük, destek koşulları, yük yönü ve izin verilen sehime göre seçilmelidir. Yapısal çizim veya çelik programı, tedarik için en güvenilir temeldir.
Evet. Kanal bölümünün proje tasarımına uygun olduğu güneş destek çerçeveleri, ekipman tabanları ve yardımcı yapılarda kullanılabilir.
Bu daha büyük bölümler ağır imalat için kullanılabilir ancak nihai seçim ekipmanın ağırlığına, destek noktalarına, titreşime ve yapısal gereksinimlere bağlıdır.
İhracat siparişleri için uluslararası kaliteler tartışılabilir. Kimyasal bileşim, mekanik özellikler ve sertifika gereklilikleri üretimden önce doğrulanmalıdır.
Malzeme sertifikaları, muayene kayıtları ve mutabakata varılan diğer kalite belgeleri siparişe göre temin edilebilir. Gerektiğinde üçüncü taraf denetimi de düzenlenebilir.
