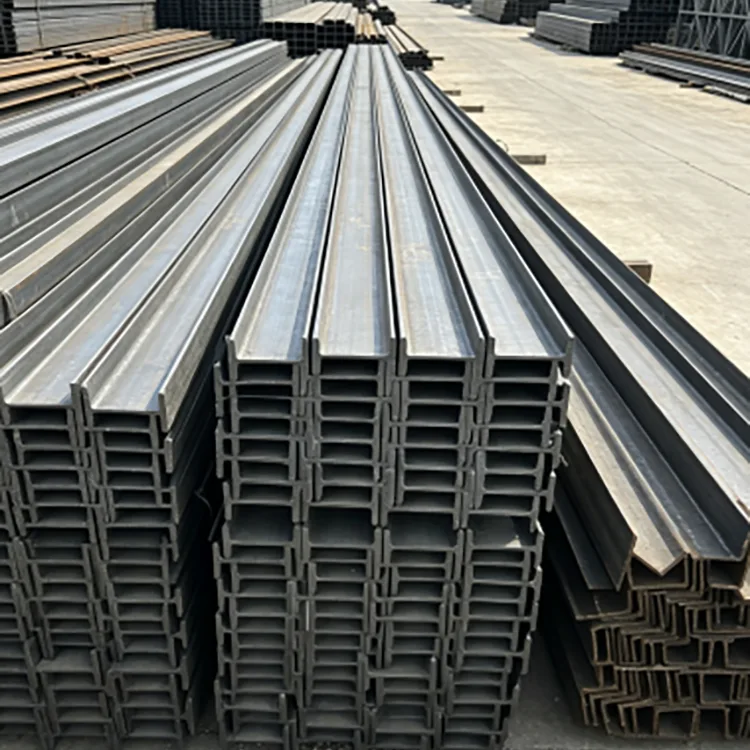

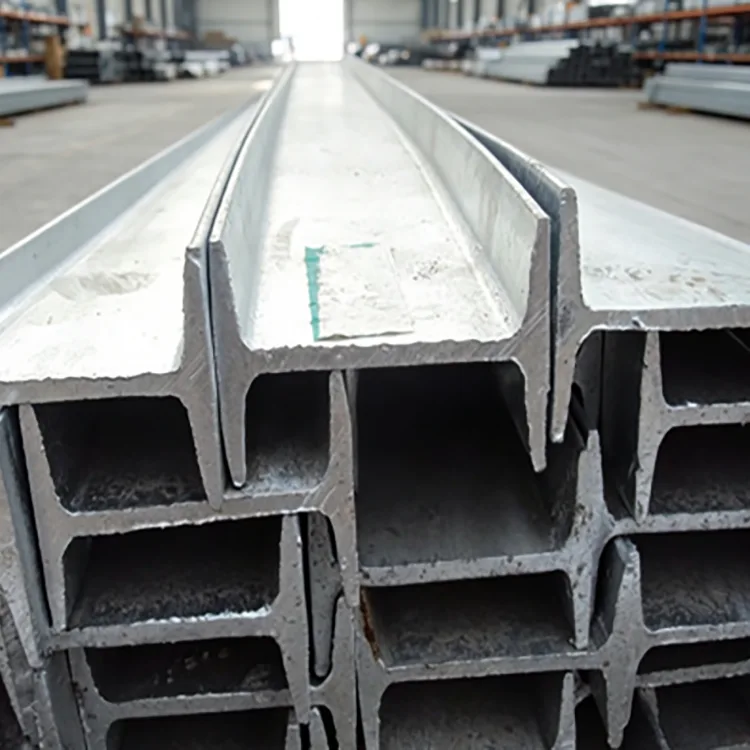

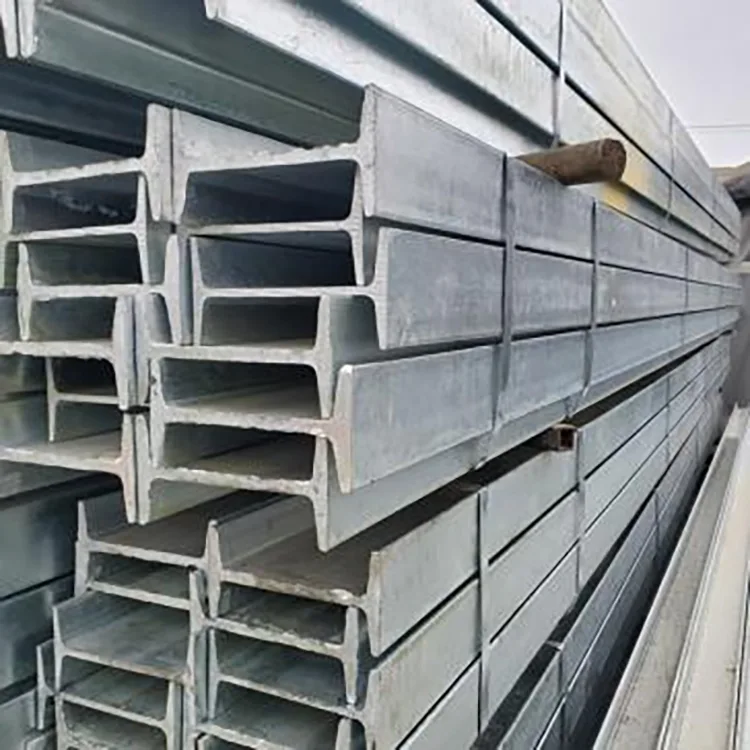

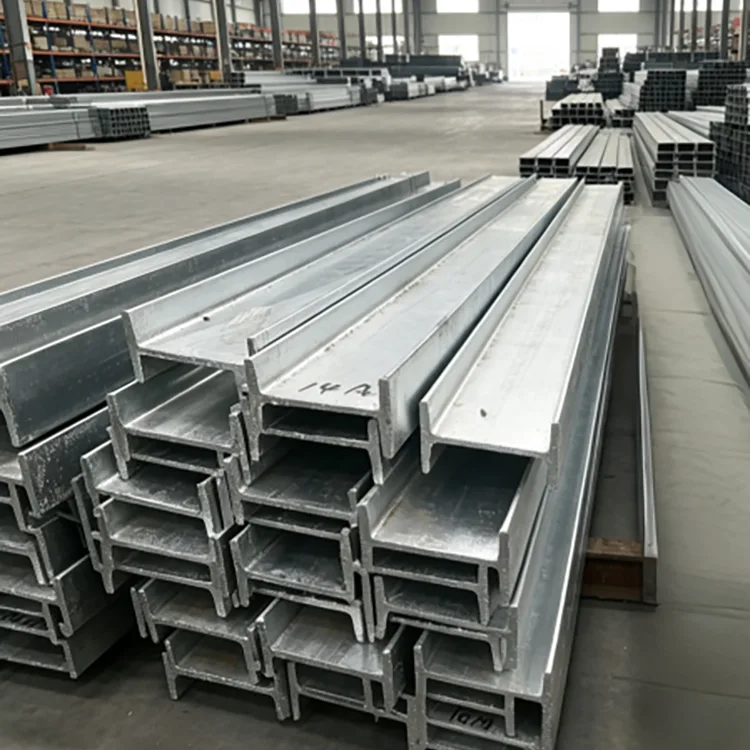

Sıcak Daldırma Galvanizli I-Kiriş

Sıcak Daldırma Galvanizli I-Kiriş, sıcak daldırma galvanizleme yoluyla çinko kaplamayla kaplanmış sıcak haddelenmiş I-kesitli çelik kiriştir. I şeklindeki bölüm, ağı ve flanşları aracılığıyla yapısal direnç sağlarken galvanizli yüzey, açıkta kalan çelik yapılar için korozyon koruması sağlar.

Rongheng, Q235B ve Q355B'de, 10#'dan 63#'a kadar ortak boyutlarda, 6 m, 9 m ve 12 m standart uzunluklarda ve yaklaşık 2-19 m arasında özelleştirilmiş uzunluklarda galvanizli I kirişler tedarik ediyor. Proje çizimlerine göre galvanizleme öncesi kesme, delme, pahlama, düzeltme, taşlama ve çapak alma işlemleri yapılabilmektedir.

Özellikler

İhracat siparişlerinde yapısal çelik standardı, galvanizleme standardı, kesit boyutu, çelik kalitesi, çinko kaplama ve işleme gereksinimleri, üretim öncesinde proje çizimleri ve sözleşmeyle teyit edilmelidir.

I Kiriş veya H Kiriş: Sipariş Vermeden Önce Bölümü Onaylayın

I kirişleri ve H kirişleri farklı yapısal bölümlerdir ve birbirinin yerine geçebilirmiş gibi değerlendirilmemelidir. Geleneksel bir I kirişi daha dar bir flanş düzenlemesine ve eğimli iç flanş yüzeylerine sahipken, H kirişleri genellikle daha geniş flanşlara ve farklı kesit geometrisine sahiptir.

Sipariş verirken kirişi yalnızca genel "çelik kiriş" terimini kullanmak yerine kesit tanımına, boyutlarına ve geçerli standarda göre tanımlayın. Tedarikçi, kesme ve galvanizleme işleminden önce tedarik edilen bölümü onaylanmış çizimle eşleştirmelidir.

Sıcak Daldırma Galvanizleme Prosesi

Tercih edilen sıra, işlenmiş çeliğin imalat sonrasında çinko koruması alması için gerekli kesme ve işleme işlemlerinin galvanizleme öncesinde tamamlanmasıdır.

Sıcak haddelenmiş I kiriş → malzeme denetimi → doğrultma → kesme ve işleme → yağdan arındırma → dekapaj → eritme → kurutma → sıcak daldırma galvanizleme → soğutma → bitirme → çinko kaplama denetimi → boyutsal inceleme → paketleme.

Çelik eleman yaklaşık 450°C sıcaklıktaki erimiş çinkoya daldırılır. Çinko kaplama açıkta kalan ağı, flanşları, kenarları ve diğer erişilebilir yüzeyleri kaplar.

Daha büyük veya daha ağır kesitler için galvanizleme sonrasında düzgünlük ve boyutlar kontrol edilmelidir çünkü ısıtma ve soğutma nihai geometriyi etkileyebilir.

Çinko Kaplama Seçimi

Rongheng genellikle 85–120 μm'lik bir çinko kaplama sağlar; daha yüksek bir kaplama gereksinimi belirtildiğinde yaklaşık 100–140 μm kullanılabilir.

Daha kalın bir çinko kaplama, atmosferik maruziyet için daha fazla çinko kütlesi sağlar, ancak kaplama kalınlığı, tam bir korozyon kontrol sisteminin yerine geçmek yerine, gerçek çevreye ve projenin korozyon gereksinimlerine göre seçilmelidir.

Q235B veya Q355B I Işını?

Q235B, gerekli bölümün hesaplanan yük ve servis gereksinimlerini karşıladığı geleneksel yapısal uygulamalar için kullanılır. Q355B daha yüksek akma dayanımı sağlar ve daha yüksek yapısal kapasite gerektiren uygulamalar için belirtilebilir.

Çelik kalitesi kiriş boyutu, açıklık, yükleme ve bağlantı tasarımı ile birlikte seçilmelidir. Daha yüksek mukavemetli kalite, küçük boyutlu kesiti veya uygun olmayan yapısal tasarımı otomatik olarak telafi etmez.

Açık bir satın alma spesifikasyonu şu şekilde yazılabilir:

Q355B / 25# I Kiriş / 12 m / sıcak daldırma galvanizli / belirtilen çinko kaplama / çizime göre kesilmiş.

Galvanizleme Öncesi İşleme

Mümkünse imalat sıcak daldırma galvanizlemeden önce tamamlanmalıdır. Mevcut işleme şunları içerir:

• Sabit uzunlukta kesme
• Delme ve delme
• Eğim verme
• Doğrultma
• Taşlama ve çapak alma
• Diğer çizim tabanlı işleme

Bu işlemlerin galvanizlemeden önce tamamlanması, işlenmiş eleman üzerinde çinko koruması sağlanmasına yardımcı olur. Galvanizleme sonrasında kesme, delme veya kaynak işlemi yapılıyorsa, açıkta kalan veya ısıdan etkilenen alanların uygun şekilde onarılması gerekir.

Uygulamalar

• Fabrika binaları ve atölyeler
• Depo ve platform yapıları
• Ağır ekipman destek çerçeveleri ve tabanları
• Dış mekan yapısal çelik işleri
• Güneş ve enerji proje yapıları
• Belediye altyapısı
• Endüstriyel tesis destek yapıları
• Kıyı ve nemli ortam çelik yapıları

Sevkiyat Öncesi Kontrol Edilmesi Gerekenler

Galvanizli I kiriş siparişleri için inceleme hem taban çeliğini hem de bitmiş galvanizli elemanı kapsamalıdır.

• Çelik kalitesi:Q235B, Q355B veya belirtilen eşdeğeri
• Bölüm:Gerçek I ışın boyutunu çizime göre doğrulayın
• Boyutlar:Kiriş yüksekliğini, flanş genişliğini, kalınlığını ve geçerli toleransları kontrol edin
• Doğruluk:Galvanizleme sonrasında hizalamayı doğrulayın
• Uzunluk:Sabit uzunluk gereksinimlerini kontrol edin
• Çinko kaplama:Kabul edilen spesifikasyona göre doğrulama
• Yüzey:Açıkta kalan çelik, ciddi soyulma ve aşırı çinko birikimi olup olmadığını kontrol edin
• İmalat:Delikleri, kesikleri, eğimleri ve diğer çizim gereksinimlerini doğrulayın

Malzeme sertifikaları, galvanizleme muayene kayıtları, boyutsal muayene verileri ve üçüncü taraf muayene dokümantasyonu proje gereksinimlerine göre düzenlenebilmektedir.

Proje Örnekleri

Kıyı Perde-Duvar Yapısı

Bir kıyı sanayi projesinde, dış mekan yapısal destek elemanları için 10# ve 12# Q235B sıcak daldırma galvanizli I profilleri kullanıldı. Yüksek nem ve tuz yüklü hava nedeniyle proje çinko kaplamanın arttırılmasını öngördü.

Galvanizli elemanlar boyutsal kontrol ve gerekli işlemlerden sonra tedarik edildi. Temin edilen proje kayıtlarına göre yapı, yedi yıl boyunca yaygın paslanma veya kaplama soyulmalarına maruz kalmamış ve tekrarlanan denetim denetimlerinden geçmiştir.

Yere Monte Güneş Yapısı

Zemine monteli büyük bir fotovoltaik proje, güneşe, rüzgara ve yağmura maruz kalan ekipman tabanları ve destek yapıları için Q235B I kirişlerine ihtiyaç duyuyordu. Kirişler proje gereksinimlerine göre sabit boy işleme ve sıcak daldırma galvanizleme ile tedarik edildi.

Galvanizli elemanlar, ayrı bir büyük ölçekli şantiye boyama operasyonuna gerek kalmadan, yapısal kurulum için hazır hale geldi. Galvanizli spesifikasyon, projenin 25 yıllık tasarım ömrü gereksinimi için seçildi.

Yurtdışı Projeler için Sıcak Daldırma Galvanizli I-Kiriş

İhracat siparişlerinde üretim öncesinde aşağıdaki bilgilerin doğrulanması gerekmektedir:

• Bölüm:10#–63# veya belirtilen bölüm
• Çelik kalitesi:Q235B, Q355B veya onaylı eşdeğeri
• Uzunluk:6 m, 9 m, 12 m veya sabit 2–19 m uzunluk
• Çinko kaplama:Standart veya artırılmış proje gereksinimi
• İşleme:Kesme, delme, eğim verme, düzeltme ve diğer çizime dayalı işleme
• Denetleme:Gerektiğinde malzeme sertifikası, fabrika denetimi veya üçüncü taraf denetimi
• Ambalaj:Konteyner yükleme ve uzun mesafe taşımacılığına uygun paket düzenlemesi

Tianjin Daqiuzhuang'dan tedarik

Rongheng'in tedarik zinciri, sıcak haddelenmiş çelik, galvanizleme ve alt çelik işleme kaynaklarına erişim sağlayan Tianjin Daqiuzhuang'da bulunuyor.

Standart I kiriş boyutları için stok bazlı tedarik mümkün olduğu yerde koordine edilebilir. Proje siparişleri için sevkiyat öncesinde sabit boyda kesim, çizim bazlı işleme, galvanizleme, muayene ve ihracat hazırlığı koordine edilebilmektedir.

SSS

S1. I ışın ve H ışın arasındaki fark nedir?

I kirişler genellikle daha dar flanşlara ve eğimli iç flanş yüzeylerine sahipken, H kirişler genellikle daha geniş flanşlara ve farklı kesit geometrisine sahiptir. Yalnızca görünüme dayalı olarak değiştirilmek yerine, tam bölüm adı ve boyutlarıyla belirtilmelidirler.

Q2. Hangi çelik kaliteleri mevcut?

Yaygın kaliteler arasında Q235B ve Q355B bulunur. Uygun derece, yapısal tasarıma ve proje spesifikasyonuna uygun olmalıdır.

S3. Hangi çinko kaplama mevcut?

Yaygın çinko kaplama aralığı 85–120 μm'dir. Geçerli spesifikasyona bağlı olarak, daha fazla kaplama gerektiren projeler için yaklaşık 100–140 μm tartışılabilir.

S4. I kirişi galvanizlemeden önce kesilip delinebilir mi?

Evet. Çizimlere göre galvanizleme öncesinde sabit uzunlukta kesme, delme, kaynak ağzı açma, düzeltme, taşlama ve çapak alma işlemleri tamamlanabilir.

S5. Galvanizli I kiriş kıyı bölgelerinde kullanılabilir mi?

Evet, ancak çinko kaplama gerçek maruziyete göre seçilmelidir. Kıyı ve tuz yüklü ortamlar, sıradan iç mekan dış mekan koşullarına göre daha fazla korozyon değerlendirmesi gerektirir. Sürekli deniz suyuna daldırma, ayrı bir korozyon kontrolü yaklaşımı gerektirir.

S6. Q235B, Q355B'nin yerini alabilir mi?

Otomatik olarak değil. Çelik kalitesinin değiştirilmesi, düşük mukavemetli malzemenin hala gerekli yapısal yük ve servis koşullarını karşıladığına dair onay gerektirir.

S7. Galvanizleme kirişin düzlüğünü etkiler mi?

Galvanizleme sırasındaki ısıtma ve soğutma, çelik elemanların, özellikle de büyük bölümlerin boyutlarını ve düzlüğünü etkileyebilir. Bu nedenle bitmiş kirişler galvanizleme sonrasında kontrol edilmelidir.

S8. Galvanizleme sonrası kaynak yapılabilir mi?

Evet, ancak kaynak, ısıtılan alanın etrafındaki çinkoyu giderir. Kaynak sonrasında etkilenen bölge temizlenmeli ve çinko açısından zengin uygun bir kaplama ile onarılmalıdır. Mümkünse bağlantı detayları galvanizlemeden önce tamamlanmalıdır.

S9. Hangi uzunluklar mevcut?

Standart uzunluklar 6 m, 9 m ve 12 m'dir. Üretim ve nakliye gereksinimlerine göre yaklaşık 2–19 m arası sabit uzunluklar tartışılabilir.

S10. Hangi belgeler sağlanabilir?

Projeye bağlı olarak malzeme sertifikaları, galvanizleme muayene kayıtları, boyutsal muayene verileri, paketleme bilgileri ve üçüncü taraf muayene belgeleri sağlanabilmektedir.
