Makale Özeti: A sıcak haddelenmiş I-kirişendüstriyel binalar, ekipman tabanları, platformlar ve boru rafları için pratik bükülme direnci ve güvenilir destek sağlamak üzere tasarlanmış, yaygın olarak kullanılan bir yapısal çelik profildir. Kesit geometrisini, çelik kalitesini, boyutlarını, üretim sürecini ve yüzey korumasını anlamak, mühendislerin ve satın alma ekiplerinin uygulamaları için doğru ürünü seçmelerine yardımcı olur.RonghengQ235B ve Q355B kalitelerinde, 10#'dan 63#'a kadar ortak boyutlara ve 6 m, 9 m ve 12 m standart uzunluklara sahip sıcak haddelenmiş I-kirişler sağlar. Bu kılavuzda spesifikasyonların nasıl değerlendirileceği, malzeme seçeneklerinin nasıl karşılaştırılacağı ve daha doğru bir çelik tedarik planının nasıl hazırlanacağı açıklanmaktadır.

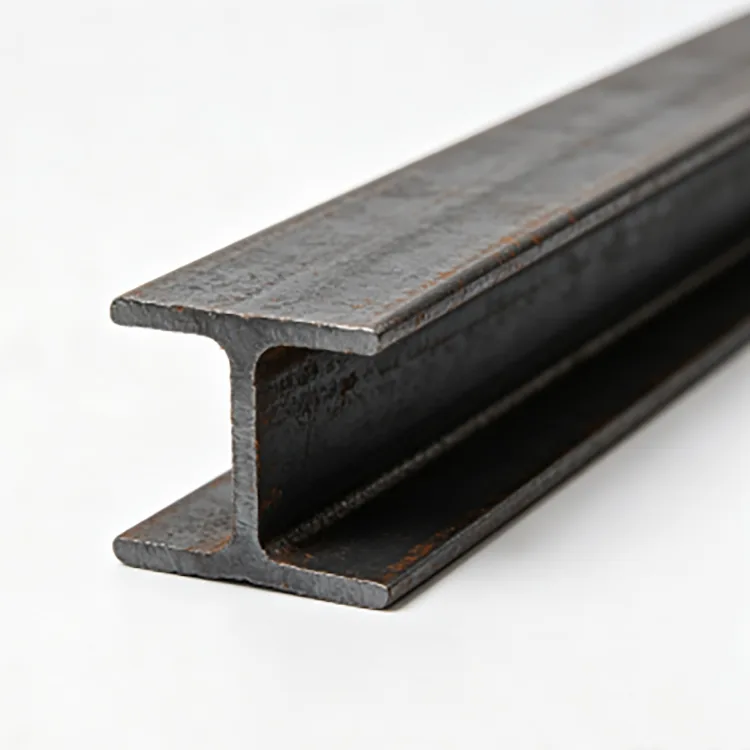

Sıcak haddelenmiş bir I-kiriş, ısıtılmış çeliğin bir dizi şekillendirme geçişi yoluyla haddelenmesiyle üretilen yapısal bir çelik profildir. Enine kesiti, tanınabilir I-şekilli profili oluşturan, dikey bir ağ ile birbirine bağlanan iki yatay flanştan oluşur. Bu geometri, malzemeyi bükülmeye karşı dirençli olacak şekilde verimli bir şekilde dağıtarak bölümü birçok yük taşıma uygulaması için uygun hale getirir.
Ayrı çelik plakalardan bir araya getirilen fabrikasyon bir kirişin aksine, standart bir sıcak haddelenmiş I-kiriş, temel kesit şeklini doğrudan haddeleme işlemi sırasında alır. Bu, temel bölümün uzunlamasına plaka kaynağı yoluyla üretilmesi ihtiyacını azaltır ve daha sonraki imalat için standartlaştırılmış bir profil sağlar.
Rongheng, Q235B ve Q355B kalitelerinde Sıcak Haddelenmiş I-Profil ürünleri tedarik ediyor. Mevcut ürün yelpazesi, onaylanmış proje gereksinimlerine göre sabit uzunlukta kesme ve ek işleme ile 10# ila 63# arasındaki ortak Çin standart boyutlarını içerir.
Ağ öncelikle flanşları birbirine bağlar ve kesme direncine katkıda bulunurken flanşlar bölümün bükülme direncinin çoğunu sağlar. Ancak gerçek performans, tüm kesit özelliklerine, çelik kalitesine, destek koşullarına, yükleme şekline ve yapısal tasarıma bağlıdır.
Sıcak haddeleme çeliği yüksek sıcaklıklarda şekillendirir ve malzemenin şekillendirme silindirlerinden oda sıcaklığında olduğundan daha kolay geçmesini sağlar. Bir I-kiriş için ardışık haddeleme işlemleri ağ ve flanşları oluşturur ve kesiti belirtilen boyutlara getirir.
Tipik bir üretim dizisi aşağıdaki aşamaları içerir:
Kesin üretim ve denetim düzenlemeleri, üretim tesisine ve geçerli ürün standardına bağlıdır. Alıcılar için asıl nokta, bitmiş kirişin kesit boyutları, malzeme kalitesi, uzunluk ve yüzey durumu açısından mutabakata varılan gereksinimleri karşıladığını doğrulamaktır.
Sıcak haddelenmiş bir I-kirişin seçilmesi, nominal boyutun tanımlanmasından daha fazlasını gerektirir. Alıcılar, sipariş vermeden önce bölüm tanımını, çelik kalitesini, boyut standardını, uzunluğu, işleme gerekliliklerini ve teslimat koşullarını doğrulamalıdır.
Aşağıdaki tablo, Rongheng'in sıcak haddelenmiş I-profil ürün yelpazesi için yayınlanan ana tedarik bilgilerini özetlemektedir.
| Şartname | Mevcut Seçenekler veya Ayrıntılar | Alıcıların Neleri Onaylaması Gerekiyor? |
|---|---|---|
| Ürün türü | Sıcak haddelenmiş yapısal I-kiriş | Gerekli kesit profili |
| Çelik kalitesi | Q235B, Q355B | Yapısal çizimlerde belirtilen kalite |
| Boyut aralığı | 10#–63# | Kesin bölüm tanımı ve serileri |
| Bölüm serisi | a serisi ve b serisi seçenekleri | Doğru boyutlu konfigürasyon |
| Standart uzunluklar | 6 m, 9 m, 12 m | Gerekli stok uzunluğu veya kesme programı |
| Yüzey durumu | Siyah sıcak haddelenmiş çelik | İlave kaplamanın gerekli olup olmadığı |
| İşleme seçenekleri | Kesme, delme, pahlama, düzeltme, çapak alma | Çizim ayrıntıları ve işleme toleransları |
| Geçerli standart | GB/T 706-2016; diğer gereksinimler tartışılabilir | Gerekli standart ve kabul kriterleri |
| Muayene belgeleri | Proje gerekliliklerine bağlı olarak malzeme sertifikaları ve mutabakata varılan denetim kayıtları | Gerekli belgeler ve denetim kapsamı |
Bu seçenekler projeye özel spesifikasyonun yerine geçmez. Gerçek boyutlar, flanş genişliği, ağ kalınlığı, birim ağırlık ve toleranslar seçilen kesite ve geçerli standarda göre değişir. Alıcılar, aynı nominal boyut aralığındaki tüm kirişlerin aynı özelliklere sahip olduğunu varsaymak yerine, ilgili boyut bilgisini talep etmelidir.
Daha fazla ürün bilgisi için Rongheng Çelik I-Kirişler ürün kategorisini ziyaret edin.
I-şekilli profil, sıcak haddelenmiş I-kirişleri, bükülme direncinin, pratik imalatın ve yerleşik çelik yapı yöntemleriyle uyumluluğun önemli olduğu yapılarda kullanışlı hale getirir. Uygunlukları yine de her uygulama için mühendislik hesaplamaları yoluyla doğrulanmalıdır.
Ekipman temelleri için alıcılar titreşimi, konsantre yükleri, montaj konumlarını ve tekrarlanan çalışma kuvvetlerini dikkate almalıdır. Bina yapıları için açıklık, kiriş aralığı, bağlantı detayları, sapma sınırları ve genel stabilite aynı derecede önemli olabilir.
Hafif yüklü bir platform için çalışan bir kiriş, vinç destekli bir yapı veya önemli dinamik kuvvetlere maruz kalan bir makine için uygun olmayabilir. Uygulamaya özel mühendislik her zaman nihai seçime rehberlik etmelidir.
Q235B ve Q355B, farklı mühendislik gereksinimleri için kullanılan yaygın yapısal çelik kaliteleridir. Ana husus, malzemenin belirtilen mekanik özelliklerinin, seçilen kiriş kesiti ile birleştirildiğinde tasarım gereksinimlerini karşılayıp karşılamadığıdır.
Q235B, fabrika destek çerçeveleri, platformlar, ekipman destekleri ve belirtilen özelliklerinin yeterli olduğu diğer uygulamalar dahil olmak üzere genel yapısal imalat için sıklıkla düşünülür. Uygunluğu tasarım yüklerine, kesit boyutlarına, bağlantı detaylarına ve geçerli standarda bağlıdır.
Q355B, geçerli malzeme standardı kapsamında Q235B'den daha yüksek belirtilen akma dayanımı sunar. Bir proje daha yüksek malzeme mukavemeti gerektirdiğinde veya mühendis bunun amaçlanan yükleme koşullarına uygun olduğunu belirlediğinde seçilebilir.
Bununla birlikte, daha yüksek mukavemetli bir kalite, daha küçük bir kirişi otomatik olarak kabul edilebilir hale getirmez. Sapma, yerel ve genel stabilite, bağlantı kapasitesi, ilgili durumlarda yorulma ve diğer tasarım kontrolleri yine de seçime yön verebilir.
| Karşılaştırma Faktörü | Q235B | Q355B |
|---|---|---|
| Genel konumlandırma | Ortak yapısal çelik kalitesi | Daha yüksek mukavemetli yapısal çelik kalitesi |
| Potansiyel uygulamalar | Genel çerçeveler, platformlar ve destekler | Daha yüksek belirlenmiş malzeme mukavemeti gerektiren uygulamalar |
| Işın boyutu seçimi | Yapısal hesaplamaları karşılamalıdır | Yapısal hesaplamaları karşılamalıdır |
| Kaynak ve imalat | Geçerli kalite gerekliliklerini ve onaylanmış prosedürleri takip edin | Geçerli kalite gerekliliklerini ve onaylanmış prosedürleri takip edin |
| Son seçim | Mühendislik özelliklerine göre | Mühendislik özelliklerine göre |
Sipariş vermeden önce gerekli kaliteyi yapısal çizimlere ve malzeme özelliklerine göre onaylayın. Onay olmadan bir sınıfın diğeriyle değiştirilmesi uygunluğu, imalat prosedürlerini veya yapısal performansı etkileyebilir.
I-kirişler ve H-kirişlerin her ikisi de bir ağ ve iki flanşa sahip yapısal çelik profillerdir, ancak bunların kesit oranları ve kesit özellikleri önemli ölçüde farklılık gösterebilir. Geleneksel I-kirişler genellikle daha dar flanşlara sahipken H-kirişler genellikle daha geniş flanşlara ve farklı yapısal gereksinimlere uygun bir profile sahiptir.
| Karşılaştırma Noktası | I-Işın | H-Işın |
|---|---|---|
| Kesitsel görünüm | Tipik olarak kesit derinliğine göre daha dar flanşlar | Tipik olarak daha geniş flanşlar |
| Ortak yapısal rol | Kirişler, platformlar, ekipman destekleri ve seçilen çerçeve elemanları | Kolonlar, bina çerçeveleri ve diğer yük taşıyan elemanlar |
| Tasarım hususları | Kesit modülü, kayma direnci, stabilite ve sapma | Kesit özellikleri, stabilite, eksenel yükler, bükülme ve bağlantılar |
| Değiştirilebilirlik | Mühendislik doğrulaması gerektirir | Mühendislik doğrulaması gerektirir |
Her iki profil de evrensel olarak üstün değildir. Uygun seçim yük yoluna, açıklığa, destek koşullarına, eleman oryantasyonuna, bağlantı tasarımına ve ilgili bölüm özelliklerine bağlıdır. Yalnızca iki profil benzer göründüğü veya karşılaştırılabilir nominal derinliğe sahip olduğu için asla bir değişiklik yapılmamalıdır.
Birden fazla yapısal profil gerektiren projeler, mevcut ürün kategorilerini karşılaştırmak için Rongheng'in yapısal çelik bölümlerini de inceleyebilir.
Ürün kalitesi görsel görünümden daha fazlasını içerir. Sıcak haddelenmiş I-profil için alıcılar, tedarik edilen bölümün satın alma siparişine uygun olduğunu ve boyutlarının, malzeme tanımının ve yüzey durumunun üzerinde anlaşılan kabul kriterlerini karşıladığını doğrulamalıdır.
Pratik bir denetim planı aşağıdaki noktaları kapsayabilir:
Standart siyah sıcak haddelenmiş I-kirişler otomatik olarak korozyona karşı koruma kaplaması içermez. Yüzey normalde hadde pulunu korur ve çalışma ortamına bağlı olarak ek koruma gerekli olabilir.
Kuru koşullarda iç mekan uygulamaları için belirtilen siyah yüzey yeterli olabilir. Dış mekan kurulumları, nemli tesisler, kıyı konumları ve kimyasal olarak agresif ortamlar, uygun bir boya sistemi, sıcak daldırma galvanizleme veya başka bir mühendislik ürünü koruyucu kaplama gerektirebilir.
Galvanizlemenin belirtildiği durumlarda kesme, delme ve diğer imalat işlemleri genellikle kaplamadan önce koordine edilmelidir. Bu, işleme sonrasında koruyucu onarıma ihtiyaç duyacak açıkta kalan çelik miktarının azaltılmasına yardımcı olur. Nihai kaplama sistemi çevreye, tasarım ömrüne, bakım planına ve proje gereksinimlerine göre seçilmelidir.
Açık satın alma özellikleri malzeme uyumsuzluklarını, gereksiz imalatları ve kurulum gecikmelerini azaltmaya yardımcı olur. Fiyat teklifi istemeden önce mümkün olduğunca aşağıdaki bilgileri hazırlayın.
Örneğin, montaj delikleri açılmış 12 m'lik kirişler gerektiren bir projede hem son kesim uzunluğu hem de delik konumları belirtilmelidir. Siparişte sadece kiriş boyutu ve miktarı belirtiliyorsa tedarikçi gerekli işlenmiş bileşenleri hazırlamak için yeterli bilgiye sahip olmayabilir.
Rongheng, üzerinde anlaşılan gereksinimlere göre standart bölümleri, sabit uzunlukta kesmeyi, delmeyi, eğim açmayı, düzeltmeyi ve çapak almayı koordine edebilir. Eksiksiz çizimler ve birleştirilmiş bir kesim listesi sağlamak, üretim veya sevkiyat öncesinde siparişin gözden geçirilmesini kolaylaştırır.
Fabrika yapıları, çatı kirişleri, platformlar, ekipman tabanları, boru rafları, depo çerçeveleri ve endüstriyel destek yapıları için yaygın olarak kullanılır. Özel uygulama yapısal tasarıma göre kontrol edilmelidir.
Rongheng, a serisi ve b serisi seçenekleri de dahil olmak üzere 10# ile 63# arasında ortak bir boyut aralığı listeliyor. Kesin boyutlar ve teorik birim ağırlıklar seçilen kesit tanımına bağlıdır.
Yaygın standart uzunluklar 6 m, 9 m ve 12 m'dir. Onaylanan proje boyutlarına ve sipariş gereksinimlerine göre sabit uzunlukta kesim de tartışılabilir.
No. Q355B'nin belirtilen akma dayanımı daha yüksektir, ancak uygun kalite mühendislik tasarımına, yükleme koşullarına, kesit boyutuna, üretim gereksinimlerine ve geçerli standarda bağlıdır. Daha yüksek malzeme mukavemeti tek başına daha iyi genel yapısal performansı garanti etmez.
Otomatik olarak değil. İki profil farklı kesit özelliklerine ve yapısal davranışa sahip olabilir. Herhangi bir değişiklik, sorumlu yapı mühendisi tarafından kontrol edilmeli ve onaylanmalıdır.
Evet. Kesme, delme, eğim verme, düzeltme ve çapak alma, üzerinde anlaşılan işleme gereksinimlerine göre düzenlenebilir. Alıcılar, sipariş vermeden önce gerekli çizimleri, boyutları ve toleransları sağlamalıdır.
Standart bir siyah sıcak haddelenmiş yüzey, özel bir korozyon koruma kaplamasına eşdeğer değildir. Ortama bağlı olarak proje boyama, sıcak daldırma galvanizleme veya başka bir uygun koruyucu sistem gerektirebilir.
Bölüm adını, çelik kalitesini, geçerli standardı, miktarı, gereken uzunluğu, işleme ayrıntılarını, yüzey işlemini, denetim gerekliliklerini ve teslimat yerini ekleyin. Bu ayrıntılar tedarikçinin siparişi daha doğru değerlendirmesine yardımcı olur.
Teorik ağırlık, seçilen bölümün yayınlanmış birim ağırlığının uzunluğu ile çarpılmasıyla hesaplanır. Örneğin teorik birim ağırlığı 20 kg/m ve uzunluğu 12 m olan bir bölümün teorik ağırlığı 240 kg'dır. Seçilen bölüm için gerçek birim ağırlık onaylanmalı ve sözleşmede ödeme yöntemi belirtilmelidir.
Evet. Uluslararası siparişler, kararlaştırılan bölüm spesifikasyonları, işleme gereklilikleri, denetim belgeleri, paketleme, konteyner yükleme ve ihracat belgeleri çerçevesinde koordine edilebilir. Teslimat düzenlemeleri her sipariş için onaylanmalıdır.
Sıcak haddelenmiş bir I-kiriş, boyutları, çelik kalitesi ve kesit özellikleri projenin taleplerine uygun olduğunda etkili bir yapısal çözüm sağlayabilir. Başarılı bir satın alma, fiyatları karşılaştırmaktan daha fazlasını gerektirir: alıcılar geçerli standardı doğrulamalı, doğru bölüm serisini onaylamalı, işleme ve korozyon korumasını belirtmeli ve net denetim ve teslimat gereklilikleri oluşturmalıdır.
Rongheng, Q235B ve Q355B sıcak haddelenmiş I-kirişler, 10# ila 63# arası ortak boyutlar, 6 m, 9 m ve 12 m standart uzunluklar ve mutabakata varılan işleme seçenekleriyle yapısal çelik tedarikini destekliyor. İster bir fabrika yapısı, ekipman tabanı, endüstriyel platform veya boru rafı için çelik satın alıyor olun, doğru spesifikasyonlar imalatın kolaylaştırılmasına ve kaçınılabilir tedarik risklerinin azaltılmasına yardımcı olabilir.
Bir sonraki yapısal projeniz için güvenilir bir Sıcak Haddelenmiş I-Kiriş tedariki mi arıyorsunuz? Gerekli kesit boyutunu, çelik kalitesini, miktarını, kesme boyutlarını, yüzey işlemini ve teslimat varış yerini Rongheng ile paylaşın. Ekibimiz gereksinimlerinizi inceleyebilir ve uygun tedarik seçeneklerini tartışabilir. Ürün detayları, proje teklifleri ve özelleştirilmiş işleme düzenlemeleri için,devambize davranınbugün çelik tedarik ihtiyaçlarınızı görüşmek üzere.
